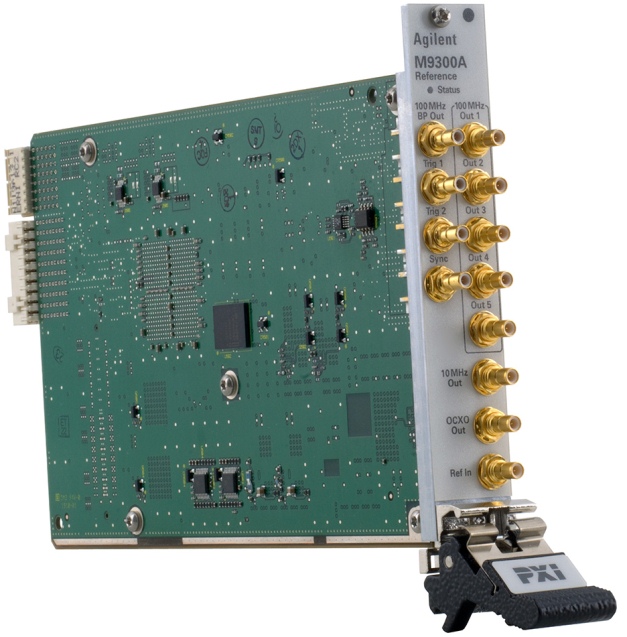

Il generatore di frequenza di riferimento Agilent M9300A è un modulo in formato PXIe che genera segnali da 10 MHz e 100 MHz molto puliti che possono essere utilizzati per il collaudo e la caratterizzazione di sistemi e componenti a radiofrequenza ad alte prestazioni.

Lo strumento Agilent M9300A è stato progettato le applicazioni che richiedono un oscillatore locale a 100 MHz a bassissismo rumore di fase, come acceda frequentemente nel campo dei sistemi di collaudo per reti wirleless e per applicazioni aerospaziali e militari.

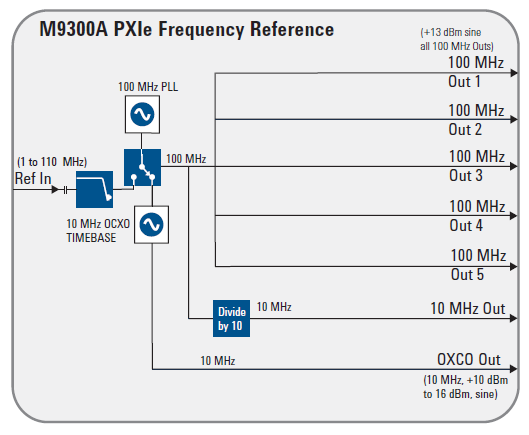

Il nuovo riferimento di frequenza è realizzato come singolo modulo PXIe e utilizza un'architettura interna N-frazionaria che minimizza il rumore di fase e le frequenza spurie. Il generatore di segnali ha la possibilità di agganciarsi a a una sorgente di clock esterna da 1 a 110 MHz ganarntendo la massima flessibilità grazie alla disponibilità di uscite multiple.

Il generatore dispone infatti di cinque uscite a 100 MHz con un rumore di fase nominale < -166 dBc/Hz a 10 kHz di offeet e una potenza di uscita > 10 dBm, un uscita a 10 MHz e un'uscita della base tempi stabilizzata a 10 MHz (OXCO) con rumore di fase < -158 dBc/Hz a 10 kHz di offset.

Il generatore di frequenze di riferimento M9300A PXIe, può essere usato in vari modi per realizzare un sistema di collaudo. Ad esempio, può lavorare come sorgente di riferimento del generatore di segnali CW M9380A o del generatore di segnali vettoriali M9381A della stessa Agilent, oppure insieme ad altri moduli PXI e PXIe di altri fornitori, laddove sia disponibile un cestello con almeno uno slot PXIe o PXI-H libero.

La disponibilità della libreria software Agilent IO Libraries Suite facilita l'integrazione con tutti gli ambienti software per la realizzazione di sistemi di collaudo automatici.
