Keysight ha annunciato oggi la disponibilità di una soluzione a banda larga per l’analisi di reti a onde millimetriche che garantisce un’elevatissima accuratezza di sistema nella gamma di frequenze fino a 120 GHz.

La nuova soluzione Keysight N5290/91A garantisce risultati di misura di classe metrologica, che permettono agli sviluppatori di caratterizzare, con il massimo livello di confidenza, i loro progetti a onde millimetriche.

La nuova soluzione migliora la caratterizzazione e la modellazione dei dispositivi garantendo stabilità e accuratezza eccezionale delle misure su componenti con attrezzature dedicate o direttamente su wafer. La stabilità dell’ampiezza è inferiore a 0,015 dB, mentre l’accuratezza della fase non supera gli 0,15 gradi su un periodo di 24 ore.

Keysight ha una riconosciuta competenza nel campo della metrologia. La modalità database, con cui sono utilizzabili il Calibration Kit da 1.0 mm (85059B) e il Verification Kit da 1.0 mm (85059V), consente una superiore accuratezza nella procedura di taratura. Su queste basi, la nuova soluzione a banda larga per misure a onde millimetriche garantisce risultati riferibili ai laboratori metrologici nazionali.

Gli elementi fondamentali che compongono il sistema sono un analizzatore di reti Keysight PNA o PNA-X, gli estensori di frequenza compatti Serie N5293A e il controllore di test set N5292A. Per semplificare le misura sul banco di lavoro, è possibile montare gli estensori di frequenza su un posizionatore opzionale da tavolo.

Le particolari porte di misura da 1.0 mm garantiscono collegamenti ripetibili e, di conseguenza, la precisione delle misure a livello di sistema. È possibile applicare la funzione di de-embedding per rimuovere gli effetti delle fixture o per effettuare la taratura al piano di riferimento quando vengono usate sonde per misure su wafer.

La frequenza minima opzionale di 900 Hz, disponibile con le Opzioni 205 o 425, permette di caratterizzare anche le prestazioni a bassa frequenza dei dispositivi. Si tratta di una funzione particolarmente utile per la misura di strutture per linee di trasmissione a bassa perdita che vengono comunemente utilizzate nelle applicazioni digitali ad alta velocità.

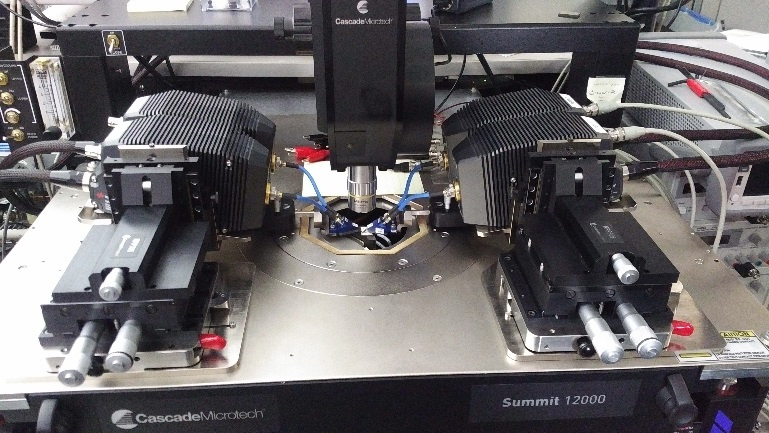

Keysight ha collaborato con l’azienda partner Cascade Microtech per offrire una soluzione di misura su wafer (wafer measurement solution, WMS) completa, basata sui prodotti N5290/91A e il pacchetto W8580BP WaferPro Express Core Measurement di Keysight (software, driver e database). La soluzione WMS offre la garanzia di una configurazione, installazione e servizi di supporto che riducono i rischi e accelerano la predisposizione del banco di misura rendendolo operativo in minor tempo.

La soluzione a banda larga per onde millimetriche supporta anche diverse applicazioni di misura di Keysight. Tra queste vi sono, ad esempio, quelle dedicate alla caratterizzazione completa di amplificatori e convertitori di frequenza (opzione software compressione del guadagno), alle misure sui mixer e convertitori di frequenza (opzione software mixer scalare) e alle misure di spettro multicanale corrette al piano di applicazione del dispositivo in prova (opzione software analizzatore di spettro esteso).

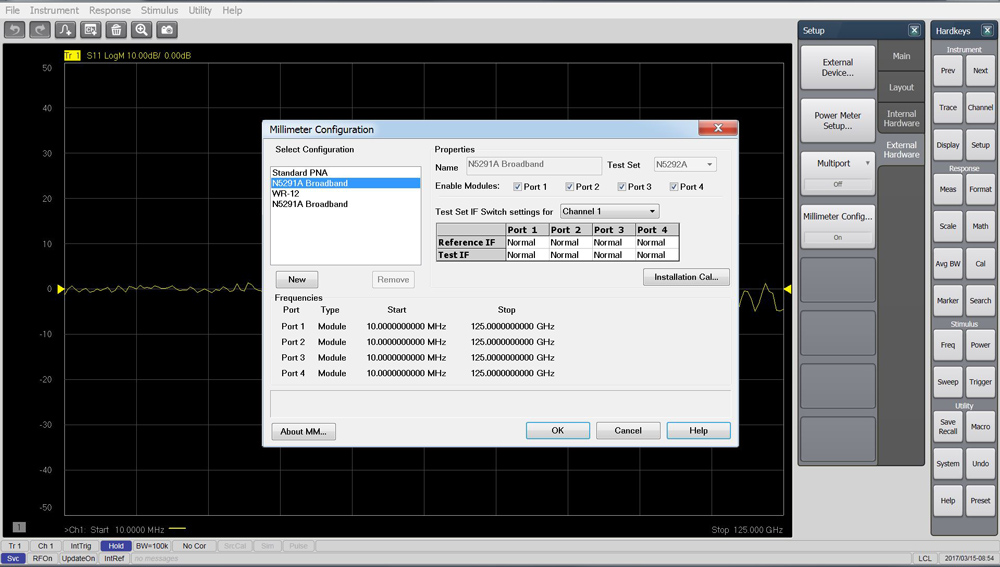

Inoltre, Keysight ha introdotto una nuova interfaccia utente multi-touch su tutti i modelli dei suoi analizzatori di reti Serie PNA.

Gli aggiornamenti dell’interfaccia utente comprendono un ampio display da 12.1 pollici, l’accesso rapido alle funzioni usate più di frequente; le configurazioni rapide con menu di dialogo e tab sensibili al tocco, oltre alla possibilità di utilizzare gesti intuitivi singoli o multitocco per spostare o ingrandire le tracce.
