Teledyne LeCroy ha introdotto due nuovi modelli di sonde differenziali per oscilloscopio della serie HVD3000 caratterizzata da una tensione nominale massima che arriva addirittura a 8 kV.

I due nuovi prodotti presentati dall'azienda americana sottolineano il suo impegno nell'offerta di soluzioni per la caratterizzazione e il debug di circuiti elettronici di potenza, come gli oscilloscopi ad alta definizione e gli analizzatori di azionamenti elettrici MDA8000.

Come i precedenti modelli HVD310x da 1 kV, le nuove sonde a HVD3206 da 2 kV e HVD3605 da 8,4 kV offrono grande accuratezza e un amplissimo intervallo di tensioni differenziali misurabili, abbinate a un'ampia gamma di  offset e un eccellente rapporto di reiezione di modo comune (CMRR).

Il modello HVD3605 ha una tensione di lavoro massima nominale di 8485 V (DC + pk AC) e 6000 Vrms, che permette di effettuare in sicurezza ogni tipo di test nella classe di apparati elettrici ed elettronica di potenza fino a 5 kV.

La sonda offre un’accuratezza dell’1% ed eccellenti valori di CMRR, è dotata di un cavo standard di 6 metri, può misurare valori di tensione differenziale di 7000 V (DC + pk AC) con una tensione differenziale massima misurabile di 7600 V prima che l’amplificatore giunga a saturazione ed ha una banda passante di 100 MHz.

Il modello HVD3206 ha una tensione di lavoro massima nominale di 2000 V (DC + peak AC) e 1500 Vdc secondo lo standard IEC/EN 61010-031:2015.

Si tratta di una sonda progettata specificatamente per soddisfare i requisiti per gli ingressi a 1500 Vdc negli inverter di stringa impiegati nel solare fotovoltaico.

Tensioni di ingresso in corrente continua così elevate si prevede diventeranno molto diffuse negli inverter di stringa poiché consente di ottenere economie di scala vantaggiose (più moduli fotovoltaici per ogni stringa) e minori costi di installazione.

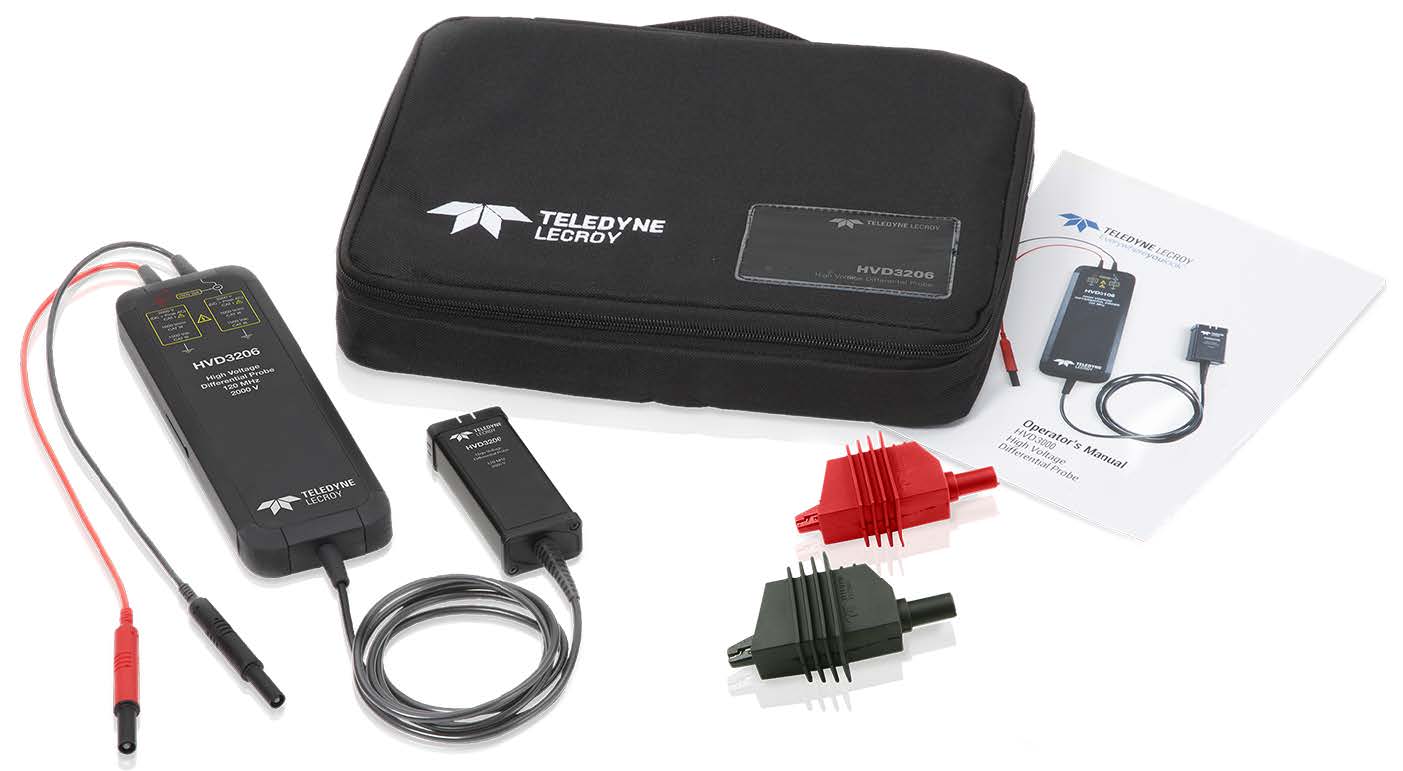

La sonda HVD3206 di Teledyne LeCroy ha la stessa eccellente accuratezza dell’1% e un range di tensione differenziale di 2000 Vpk, 120 MHz di banda e le stesse prestazioni di CMRR della sonda HVD3106 da 1 kV nominale.

Tutte le sonde della serie HVD3000 si collegano all'oscilloscopio attraverso l’interfaccia ProBus. L’interfaccia ProBus fornisce alimentazione e comunicazione alla sonda, che non richiede alimentatori separati o batterie, mentre l’attenuazione corretta viene selezionata automaticamente secondo l’impostazione V/div dell’oscilloscopio.
