Generatore virtuale di segnali radio

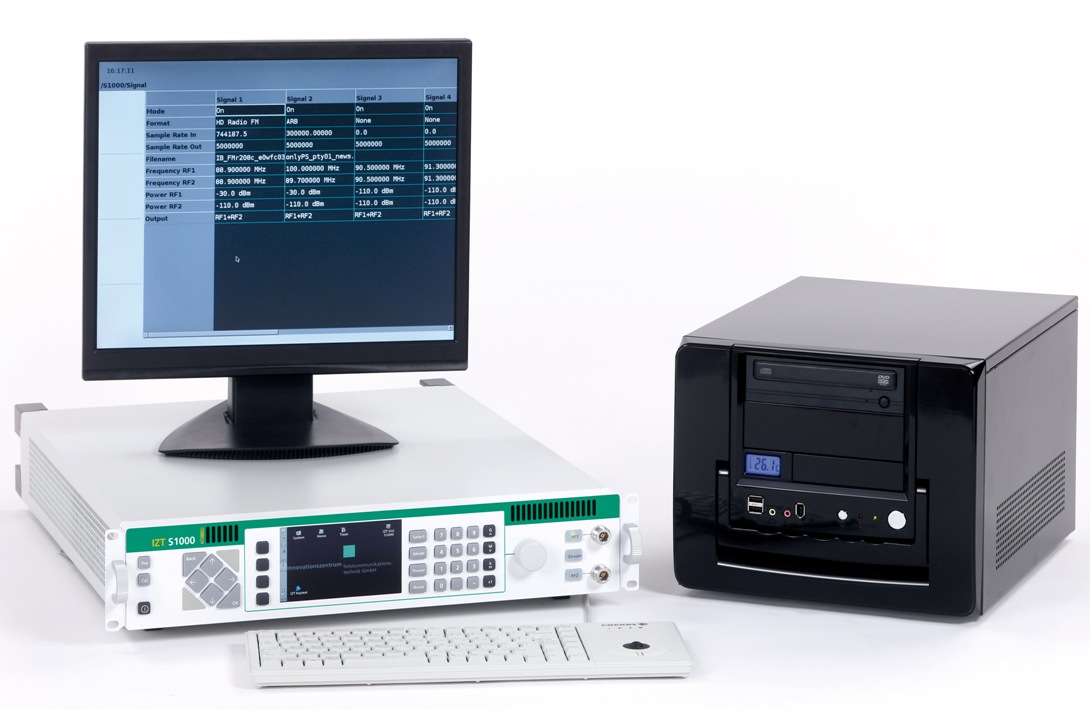

La piattaforma per la generazione di segnali radio S1000 proposta dall'azienda tedesca IZT combina nello stesso strumento le funzionalità vari generatori di segnali dedicati agli standard a radiofrequenza più comuni per la radiodiffusione, come FM-RDS, DVB-T, HD radio, DAB, DAB+, DMB-Audio, Sirius e XM.

I sistemi di ricezione moderni sono spessi composti da ricevitori multipli soggetti a varie fonti di rumore e interferenza. I segnali possono anche essere captati da antenne multiple, con portanti indipendenti e formati di modulazione diversi.

Per simulare questi segnali e collaudare i ricevitore, farebbe comodo uno strumento flessibile in grado di generare contemporaneamente molti segnali in modo controllato e coerente con gli obiettivi delle prove da svolgere.

E' proprio quello che fa lo strumento S1000, nato per virtualizzare la generazione di segnali RF complessi mediante la combinazione arbitraria di uno o più dei suoi 31 'generatori virtuali' incorporati.

La piattaforma S1000 sfrutta una tecnica di elaborazione dei segnali nel dominio del tempo e della frequenza brevettata che consente di combinare un gran numero di segnali con caratteristiche diverse. La banda cumulata in banda base di questi segnali può raggiungere i 320 Ms/s, che una volta traslata a radiofrequenza può essere inviata a uno dei due sintetizzatori sintonizzabili nella gamma da 9 kHz a 3 GHz.

Ciascuna uscita RF dispone di una sorgente di rumore controllabile digitalmente per impostare con precisione il rapporto segnale/rumore desiderato per eseguire le varie prove e misure, con la possibilità di configurare condizioni di fading fino a 64 cammini.
