La nuova versione 5.4 del software SignalVu Spectrum Analyzer di Tektronix consentire di effettuare l'analisi della modulazione multicanale fino a otto canali simultanei utilizzando un oscilloscopio.

I progettisti potranno utilizzare questo software per trasformare il loro oscilloscopio in un tester completo per sistemi wireless, eliminando la necessità di investire in uno strumento dedicato, come ad esempio un analizzatore di segnali vettoriali.

Questp pacchetto software risulta particolarmente utile nelle applicazioni che richiedono di abbinare l'analisi nel dominio del tempo con le misure RF, ed è compatibile con gli oscilloscopi Tektronix MSO Serie 5, MSO Serie 6 e DPO70000.

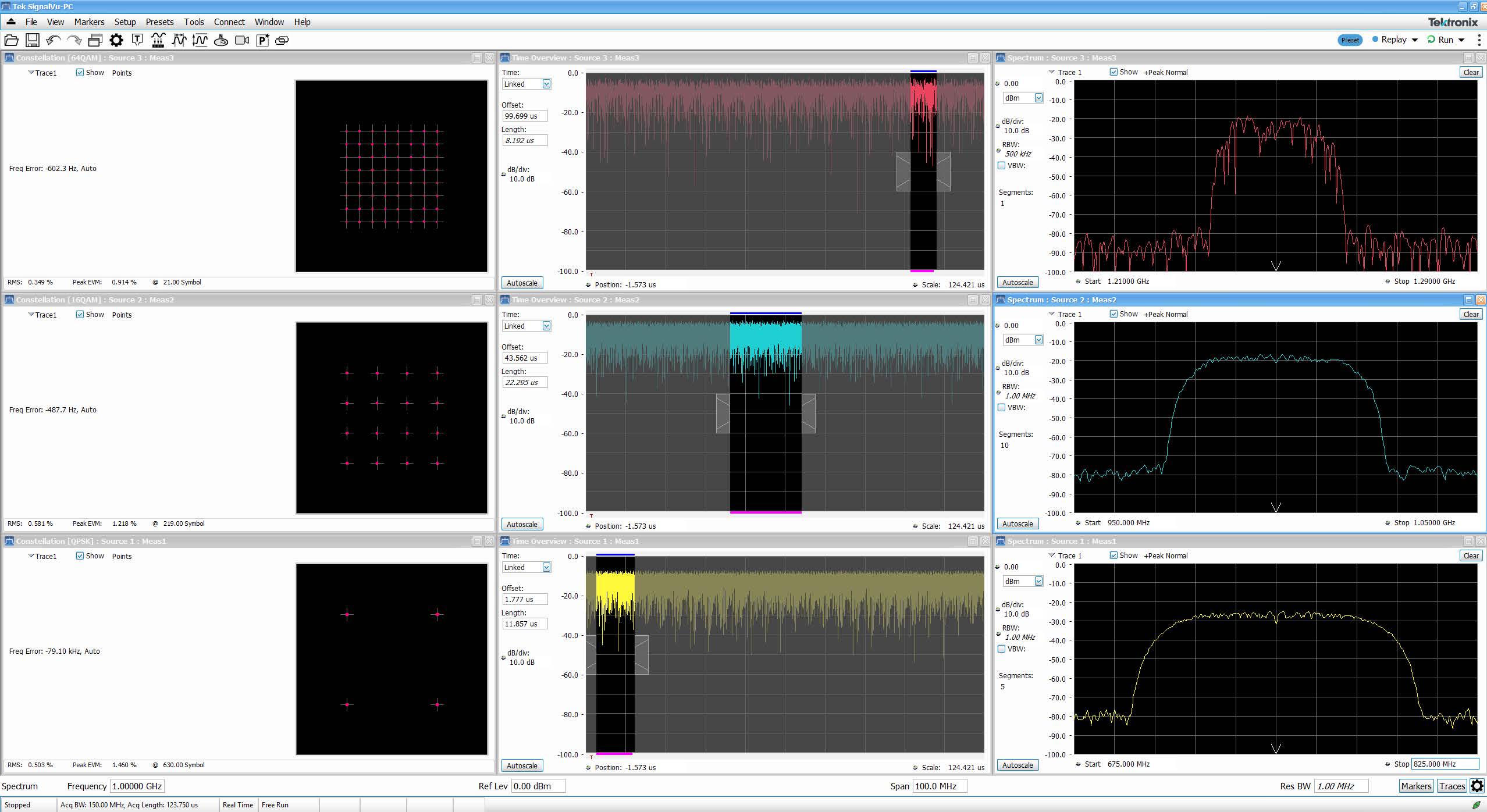

SignalVu permette di effettuare contemporaneamente molteplici analisi nel dominio delle frequenza e della modulazioneLa versione 5.4 del software SignalVu Spectrum Analyzer espande le sue capacità di analisi multicanale, migliorando l’apprezzata funzione di demodulazione e analisi digitale (opzione SVM). Quest'ultimo aggiornamento supporta fino a 26 schemi di modulazione wireless, tra cui, a titolo esemplificativo ma non esaustivo, nFSK, nPSK e nQAM, introducendo anche il formato 1024QAM per applicazioni a larghezza di banda estremamente elevata.

L'introduzione del supporto multi-segnale ad acquisizione condivisa consente l'analisi simultanea di segnali separati in frequenza ma immessi attraverso lo stesso canale di oscilloscopio. Si tratta di una funzione fondamentale per la validazione e l'ottimizzazione di sistemi di comunicazione wireless avanzati, tra cui antenne phased array, trasmettitori RF di nuova generazione e circuiti integrati a segnale misto.

"Con l'introduzione dell'analisi multicanale in SignalVu per oscilloscopi, i progettisti specializzati in comunicazioni avanzate troveranno in Tektronix un partner prezioso per le loro esigenze di analisi dei segnali RF/wireless", ha dichiarato Christopher White, Director of Product Management and Performance Platforms di Tektronix. "Sebbene la maggior parte dei principali concorrenti nel campo dei test e delle misurazioni fornisca analisi VSA multicanale, spesso non riescono a fornire funzionalità complete di analisi cross-domain, mancano di interfacce utente intuitive o hanno costi proibitivi. Ques’ultima release vuole rispondere a queste sfide impellenti fornendo funzionalità di analisi avanzate, facili da usare e convenienti. La versione 5.4 di SignalVu non solo fornisce una soluzione a queste tematiche aperte, ma ha anche un impatto significativo sul mercato, innalzando gli standard degli strumenti di analisi dei segnali".

La versione 5.4 di SignalVu segue la versione 5.3, rilasciata a settembre 2023, che già introduceva importanti funzionalità come la misurazione della differenza di fase e ampiezza tra più segnali, il supporto di convertitori di frequenza esterni per la misurazione di segnali a frequenze più elevate e l'analisi delle caratteristiche degli impulsi di più segnali radar contemporaneamente. Questa nuova versione del software automatizza anche le misurazioni del rumore di fase utilizzando un oscilloscopio a segnale misto.

Il software SignalVu consente di ottenere una visione completa del comportamento di sistemi wireless complessi, come radar, sistemi di guerra elettronica, sistemi di telecomunicazione satellitare, ricetrasmettitori con flussi paralleli MIMO e schiere di antenne a fase controllata.
