Agli oscilloscopi Rohde & Schwarz della famiglia RTM è ora possibile aggiungere l'opzione per l'analisi di segnali logici abilitando 16 canali digitali supplementari, che trasformano lo strumento in un completo oscilloscopio per segnali misti.

La nuova opzione R&S RTM-B1, funzionante sia nei modelli di oscilloscopio da 350 MHz che da 500 MHz, permette di campionare contemporaneamente 8 canali digitali fino a 5 Gs/s oppure 16 canali digitali fino a 2,5 Gs/s.

L'opzione per l'analisi dei segnali digitali ha una profondità di memoria di ben 20 milioni di campioni con 8 canali digitali attivi e di 10 milioni di campioni con tutti e 16 i canali digitali attivi, che permette pertanto di svolgere analisi sincronizzate su segnali analogici, protocolli e segnali digitali anche per durate temporali decisemente elevate per questa classe di strumenti.

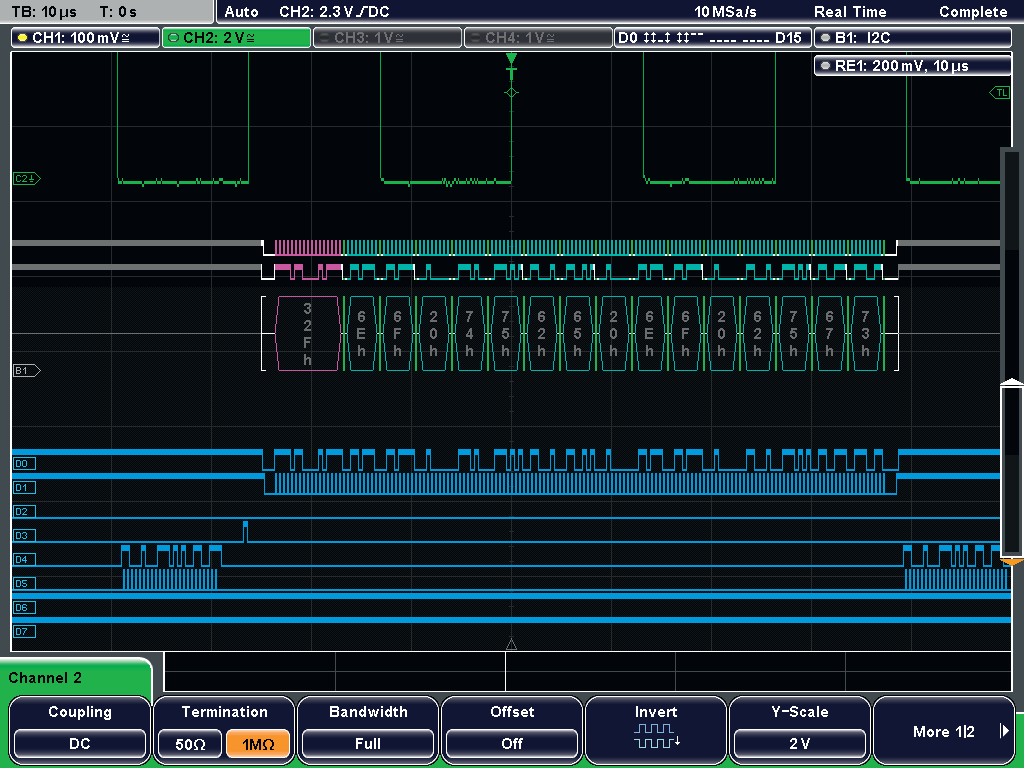

La moderna interfaccia utente grafica della serie di oscilloscopi R&S RTM è stata ulteriormente potenziata con la funzione Virtual Screen, proprio per facilitare la visualizzazione di tante tracce congiunte che comprendono anche le linee digitali.

Si tratta di una modalità di visualizzazione che dedica uno spazio dedicato ai segnali digitali senza sovrapporli a quelli delle tracce analogiche, con la possibilità di visualizzare i canali logici, i le eleborazioni matematiche e i riferimenti a scelta nella parte superiore o inferiore rispetto ai segnali analogici.

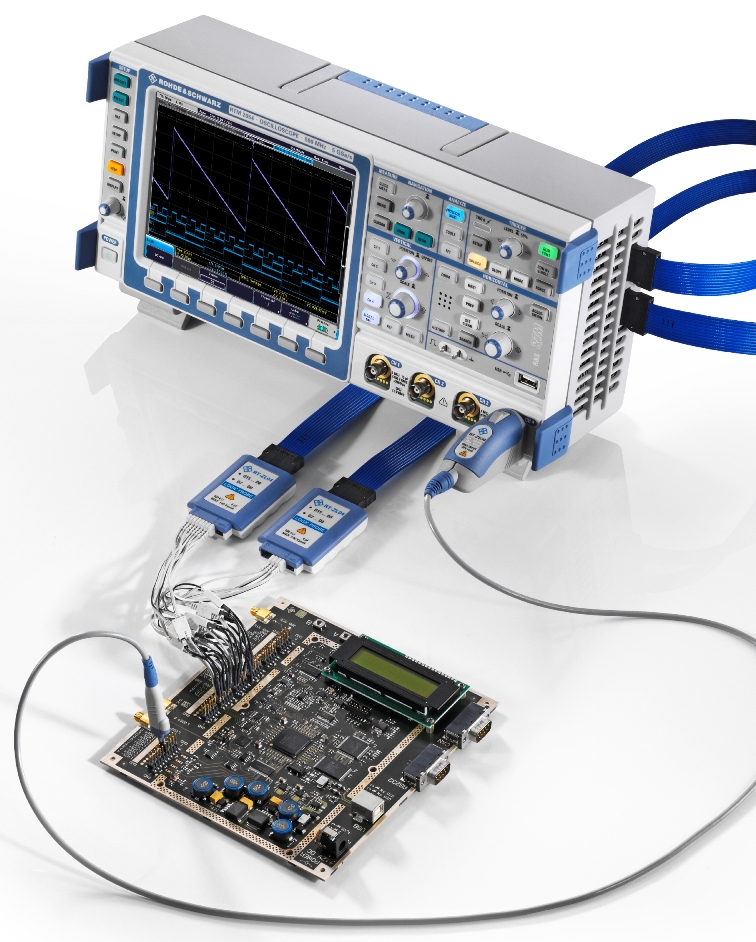

Il collegamento dei segnali digitali avviene mediante sonde dedicate, ciascuna delle quali collega fino a 8 segnali digitali con un'impedenza di ingresso di 100 kΩ e 4 pF.

L'opzione per i segnali digitali è disponibile per tutti i modelli a 2 e 4 canali, a 350 MHz e 500 MHz degli oscilloscopi Rohde & Schwarz RTM e non richiede l'invio in laboratorio per l'aggiornamento dei modelli già esistenti.
