Il magnetometro a bassissimo consumo Triaxis MLX90394 di Melexis è un minuscolo sensore a effetto Hall con modalità di funzionamento selezionabili automaticamente e grande flessibilità di configurazione, per realizzare facilmente sistemi di controllo della posizione in slitte, manopole, joystick rotativi, lineari e 3D.

Il magnetometro MLX90394 permette di sostituire le soluzioni meccaniche e offre una soluzione elegante, flessibile e altamente affidabile per risolvere i problemi legati ai potenziometri tradizionali, come la contaminazione della superficie di contatto e i vincoli di packaging.

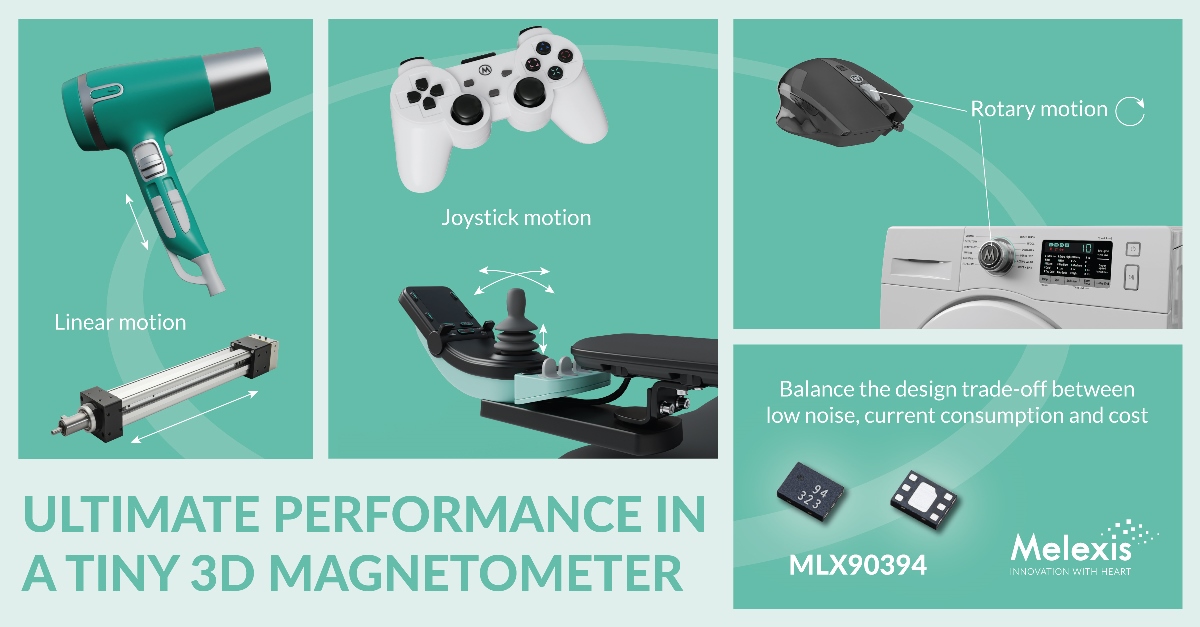

La versatilità del magnetometro ne consente l'impiego per applicazioni lineari, rotative, joystick e pulsantiere. La natura intelligente del sensore consente inoltre di introdurre future modifiche di configurazione al sistema in cui viene integrato.

Il magnetometro 3D Melexis MLX90394 può essere utilizzato per rilevare il movimento di slitte, pulsanti, manopole e joystick senza contatti meccanici

L'assenza di parti meccaniche contribuisce ad assicurare una durata maggiore rispetto ai potenziometri e agli interruttori a contatto, mentre il uso formato ultra sottile e compatto (2 x 1,5 x 0,4 mm) contribuisce a rendere le interfacce HMI più maneggevoli.

Il design del sensore consente la misura e la visualizzazione dei risultati di ciascun asse magnetico singolarmente, e integra inoltre un termometro integrato che consente la misura della temperatura con modalità selezionabili per una compensazione aggiuntiva dell'elaborazione digitale del segnale (DSP).

I dati di temperatura e di posizione vengono forniti con una risoluzione di 16 bit, e i pin di interfaccia I2C supportano le modalità operative a 0,1 MHz, 0,4 MHz e 1,0 MHz. Inoltre, il dispositivo è dotato di due indirizzi I2C interni, selezionabili cambiando il collegamento della piedinatura elettrica.

Il cuore del prodotto è dato dalla tecnologia Triaxis di Melexis, che aiuta a fornire misure indipendenti a 3 assi a basso rumore (<9μT) con funzionamento a bassissimo consumo

Il consumo medio di corrente è di soli 3 μA per la misura X o Y e di 4,3 μA per la misura Z, a una frequenza di 10 Hz e in modalità di misura singola. Con una corrente di misura a 10 μA, il chip esegue il conteggio, mentre il microcontrollore si trova in modalità deep-sleep e consuma poco.

Per contro, la funzione Wake-up On Change (WOC) consente un rapido ritorno alla modalità attiva con interrupt pulsati o bloccati tramite pin hardware (XYZ). È possibile configurare le soglie della funzione WOC sia rispetto a una misura iniziale (Delta statico), sia rispetto alla misura precedente (Delta dinamico) o a una misura predefinita (Assoluto). Ciò consente di effettuare una transizione accurata dalla modalità Power Down a quella attiva, sia nelle applicazioni ad alto movimento che in quelle che caratterizzate da movimenti lenti di deriva.

L'architettura intelligente del sensore garantisce una facile integrazione e un tracciamento ad alta precisione sia dei movimenti del joystick rotazionale che nelle applicazioni con pulsanti a pressione/scorrimento.

Il sensore è disponibile in due formati compatti alloggiati in un package UTDFN-6 (LD) con diversi campi di misura: ±5 mT (0,15 μT/LSB) e ±50 mT (1,5μT/LSB).

Tutte le varianti sono certificate RoHS, e sono adatte per l'impiego in condizioni ambientali con temperature comprese tra -40 °C e 105 °C e una tensione di alimentazione tra 1,7 V e 3,6 V, ideali per la maggior parte degli ambienti elettronici embedded e IOT.
