Gli analizzatori logici moderni sono in grado di catturare rapidamente talmente tanti dati che il vero problema sta diventando il riuscire e vederli e a interpretarli.
Uno della soluzioni per vedere meglio i risultati è ovviamente quella di avere una schermo più grande, con una risoluzione elevata.
Uno schermo più ampio permette di vedere, quando necessario, più canali contemporaneamente o di mostrare in modo ordinato le informazioni supplementari che servono a rendere una misura più intellegibile nel suo contesto.
Interessante la tendenza recente a offrire strumenti con schermo più largo (formato wide o 16:9) che consente la visione più estesa dei fenomeni nel dominio del tempo a parità di visioni complessive.
Un altro trucco per mostrare più informazioni contemporaneamente disponibile in alcuni analizzatori logici è la modalità 'dual-screen', che consente di collegare un monitor supplementare ove visualizzare o altri canali, oppure informazioni complementari relative ai canali visualizzati nello schermo primario.
Infine, non va dimenticata la possibilità di collegare lo strumento direttamente al PC, dove potrebbe essere presente uno schermo dalle caratteristiche superiori o quello integrato dello strumento.
Una volta che i segnali sono stati accuratamente catturati, è fondamentale riuscire a elaborarli velocemente.
Nello scelta dell'analizzatore logico più adatto alle proprie esigenze, è molto importante verificare quali sono gli strumenti di analisi disponibili di serie o come opzione.

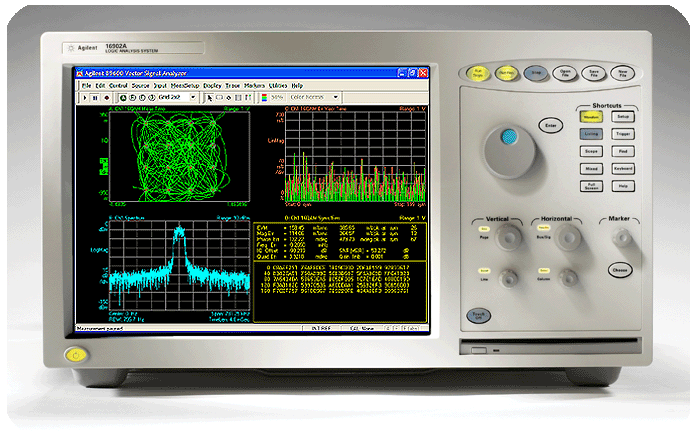

Gli strumenti di analisi disponibili possono andare dai semplici disassemblatori per visualizzare il codice macchina eseguito dal processori ai più complessi sistemi di decodifica di protocollo utili per verificare che su un dato bus non si verificano violazioni dei parametri minimi definiti nelle corrispondenti norme del protocollo, fino ai più sofisticati software per l'analisi di dati vettoriali utili per il debug di complesse applicazioni per il trattamento digitale dei segnali a radiofrequenza.
Mai come in questo caso gli strumenti di analisi più utili dipendono dalla propria applicazione, per cui è difficile dare indicazioni di carattere generale. In linea di massima, comunque, se la piattaforma dell'analizzatore è di tipo aperto, c'è una buona probabilità che tutte le esigenze più comuni siano coperte da software disponibile di serie o come opzione dalla casa costruttrice o da aziende specializzata ed, in ogni caso, resta sempre valida l'ipotesi di scriversi le proprie 'utility' più adatte. In tal caso, è importante un'efficace connettività al PC e la disponibilità di driver e documentazione adeguata.
