Siglent Technologies ha annunciato il lancio in Europa della serie di analizzatori di rete vettoriali SNA5000X-E, una nuova piattaforma di VNA entry-level progettata per rendere l'analisi accurata delle reti vettoriali più accessibile ai tecnici elettronici che operano in ambiti quali lo sviluppo RF embedded, la progettazione di elettronica industriale, la formazione e il collaudo in produzione.

La funzionalità RF è sempre più integrata nei sistemi embedded, nei moduli wireless, nelle piattaforme di sensori, nell'elettronica di controllo industriale e nei sottosistemi automobilistici. Di conseguenza, la capacità di misurazione affidabile dei parametri S sta diventando un requisito standard non solo nei laboratori RF specializzati, ma anche negli ambienti di sviluppo elettronico in generale.

Tuttavia, molti team di progettisti devono ancora accontentarsi delle misure con strumenti scalari entry-level oppure investire moltissimo per ottenere degli analizzatori di rete vettoriali a microonde, strumenti tipcamente di alto costo. Con l'introduzione delle versioni dedicate a 3 GHz e 6,5 GHz della serie SNA5000X-E per il mercato europeo, Siglent colma questo divario fornendo una soluzione compatta ed economica su misura per le gamme di frequenza più comunemente richieste nello sviluppo di sistemi RF embedded e industriali.

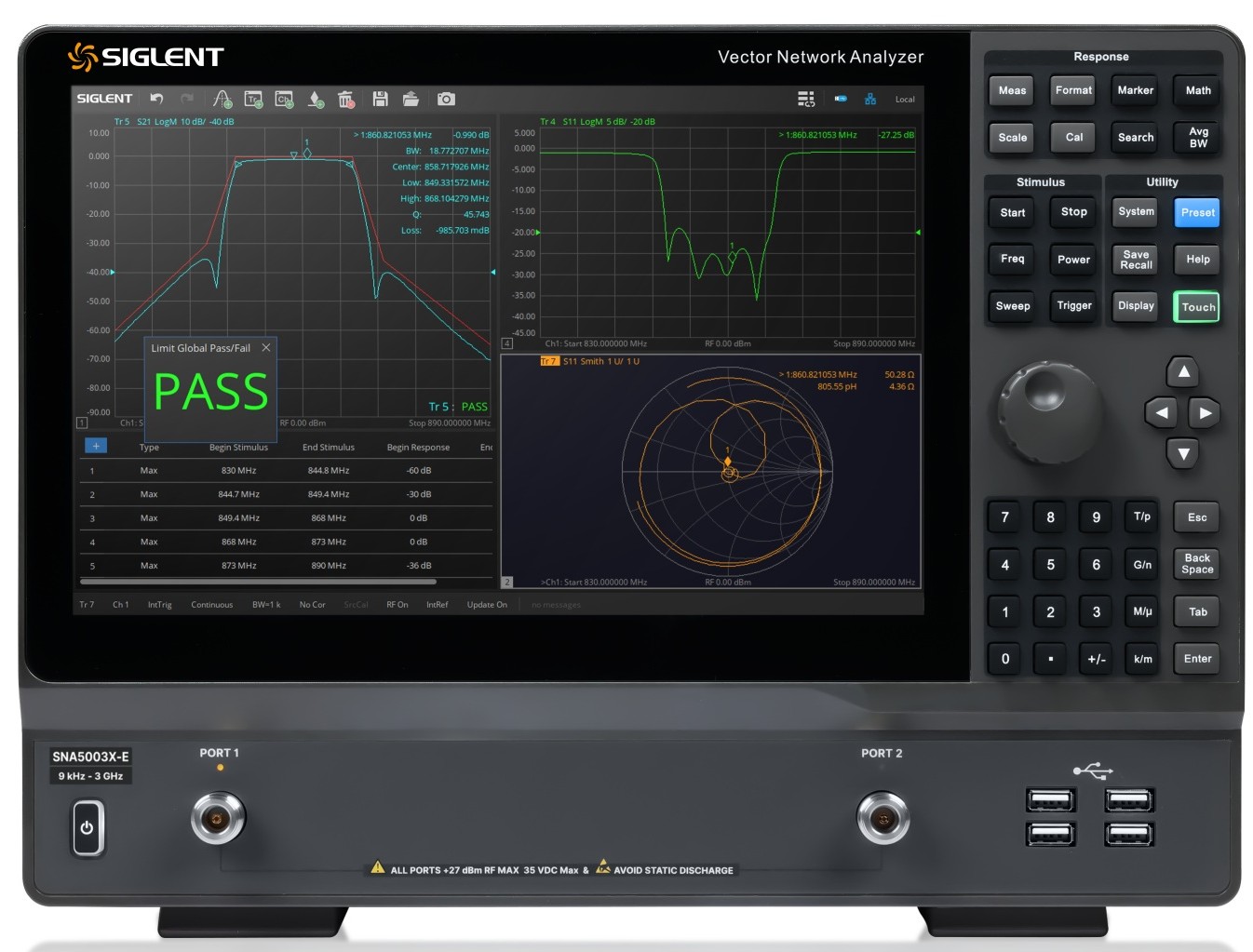

Prestazioni di misura RF affidabili in uno strumento da banco compatto ed economico: Siglent SNA5000X-E

La serie di analizzatori SNA5000X-E supporta misurazioni complete dei parametri S a due porte da 9 kHz fino a 3 GHz o 6,5 GHz a seconda della configurazione, consentendo una caratterizzazione accurata di filtri, reti di adattamento, amplificatori RF, antenne e strutture di interconnessione ad alta frequenza utilizzate nei moduli di comunicazione wireless e nelle attività di validazione dell'integrità del segnale.

La disponibilità di misurazioni a partire dalle basse frequenze è particolarmente preziosa per i progettisti che lavorano su reti di adattamento a banda larga e hardware a segnale misto, dove le caratteristiche di impedenza devono essere verificate su ampie gamme di frequenza durante le prime fasi di progettazione.

Con una gamma dinamica tipica fino a 125 dB, gli strumenti forniscono la sensibilità necessaria per valutare sia i componenti passivi, come attenuatori e filtri, sia gli stadi RF attivi, inclusi i blocchi di guadagno e i moduli front-end. Questa capacità di misurazione supporta una caratterizzazione affidabile anche in applicazioni in cui è necessario risolvere con precisione un'elevata attenuazione nella banda di stop o piccoli coefficienti di riflessione durante lo sviluppo e la validazione.

Le routine di calibrazione integrate, tra cui SOLT e TRL, consentono di ottenere risultati di misura accurati sia in configurazioni di laboratorio che in ambienti di test basati dove sono presenti adattatori e fixture. Ciò è particolarmente rilevante nelle attività di misura a livello di PCB che richiedono strategie di calibrazione flessibili per mantenere l'affidabilità dei risultati.

Oltre all'analisi dei parametri S nel dominio della frequenza, la serie SNA5000X-E supporta funzionalità di trasformazione nel dominio del tempo, che consentono ai progettisti di individuare discontinuità di impedenza lungo cavi, connettori e linee di trasmissione su PCB. Questa funzionalità semplifica le attività di risoluzione dei problemi durante la validazione dei prototipi e supporta l'ottimizzazione dell'integrità del segnale in strutture di interconnessione digitale ad alta velocità e RF.

Gli strumenti supportano inoltre tecniche di misura differenziale e bilanciata, sempre più richieste nei moderni progetti RF e a segnale misto in cui i percorsi di segnale differenziale vengono utilizzati per migliorare l'immunità al rumore e le prestazioni di compatibilità elettromagnetica. La simulazione degli accessori e la funzionalità di de-embedding consentono di rimuovere le influenze della configurazione di misura dai dati acquisiti, aiutando a isolare il comportamento del dispositivo in prova e migliorando la correlazione tra i risultati di simulazione e di misura durante lo sviluppo.

La funzionalità di misura del ricevitore estende l'utilità della piattaforma in applicazioni che richiedono la caratterizzazione del comportamento di conversione o delle proprietà di trasmissione del segnale all'interno dei sottosistemi RF, mentre la capacità di analisi dello spettro integrata fornisce ulteriore visibilità del segnale durante le attività di risoluzione dei problemi e di validazione senza richiedere strumentazione separata. Queste caratteristiche sono particolarmente preziose in ambienti di laboratorio compatti e in contesti didattici, dove la capacità di misurazione flessibile e multiuso migliora l'efficienza del flusso di lavoro.

La serie di analizzatori SNA5000X-E si integra facilmente in ambienti di test automatizzati tramite connettività LAN e USB, insieme al supporto per il funzionamento con controllo remoto basato su SCPI. Ciò consente una semplice implementazione in configurazioni di collaudo in produzione, nonché in laboratori didattici dove sono richieste procedure di misurazione ripetibili.

Un'ampia interfaccia touchscreen multi-finestra supporta la visualizzazione simultanea di più parametri S, consentendo a tecnici e studenti di interpretare il complesso comportamento RF in modo più efficiente durante le attività di caratterizzazione.

Con l'introduzione dei modelli da 3 GHz e 6,5 GHz della serie SNA5000X-E per il mercato europeo, Siglent amplia l'accesso alle funzionalità professionali di analisi vettoriale delle reti per i team di sviluppo che richiedono prestazioni di misura RF affidabili in uno strumento da banco compatto ed economico.
