Il rapido sviluppo delle tecnologie radio aumenta la necessità di utilizzare strumenti e tecnologie di misura ad alte prestazioni. La nuova famiglia di analizzatori di reti vettoriale (VNA) SNA6000A di Siglent soddisfa questi requisiti con specifiche di altissimo livello e numerose funzioni utili e potenti.
La famiglia comprende un totale di otto modelli, disponibili con larghezze di banda di 13,5 GHz e 26,5 GHz. Per ogni larghezza di banda sono disponibili sia un modello a 2 porte che uno a 4 porte. Tutti i modelli sono disponibili sia in versione standard che in versione estesa con accesso diretto al ricevitore (DRA).

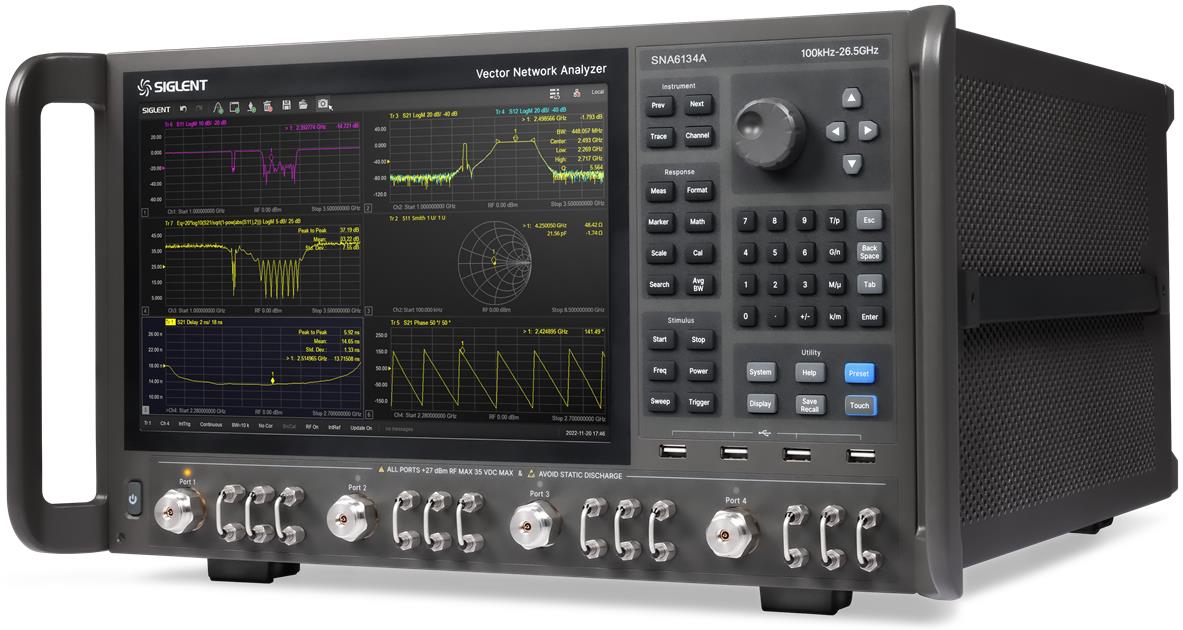

L'analizzatore Siglent SNA6000 è un VNA di fascia alta che offre una gamma dinamica di 135 dBL'elevata dinamica offerta da questi analizzatori di fascia alte consente di effettuare misure più precise e affidabili, un aspetto di grande importanza in molteplici applicazioni nell'ambito della ricerca, lo sviluppo di nuovi prodotti e la produzione in grande serie.
L'analizzatore SNA6000A offre una gamma dinamica di oltre 135 dB, che lo rende uno strumento ideale per l'analisi dettagliata di segnali deboli, anche quando si trovano sovrapposti a segnali più forti.
Ciò rende l'analizzatore SNA6000A particolarmente adatto ideale per le misure su filtri a bassa perdita di inserzione ed elevata attenuazione della banda di arresto. Inoltre, l'elevata dinamica contribuisce a ridurre al minimo la distorsione del segnale, migliorandone l'integrità. Aumenta anche l'accuratezza della calibrazione, soprattutto in scenari in cui è necessario ridurre al minimo le influenze esterne, come quelle introdotte da cavi o adattatori.
In pratica, non tutte le influenze esterne possono essere eliminate completamente con la calibrazione. È quindi fondamentale disporre di strumenti adeguati per eliminare le interferenze provenienti da cavi o adattatori di prova. I VNA serie SNA6000A offrono funzioni dedicate, quali il piano di riferimento regolabile, la rimozione degli effetti degli adattatori e l'embedding/de-embedding.
Per poter eseguire analisi nel dominio del tempo sono disponibili le opzioni SNA5000-TDA e SNA5000-TDR.
Le funzioni di riflettometria nel dominio del tempo estendono le capacità del VNA alla diagnostica e caratterizzazione completa dei percorsi di segnale, linee e cavi. Inoltre, è possibile creare diagrammi a occhio, fondamentali per valutare l'integrità del segnale nelle comunicazioni digitali.

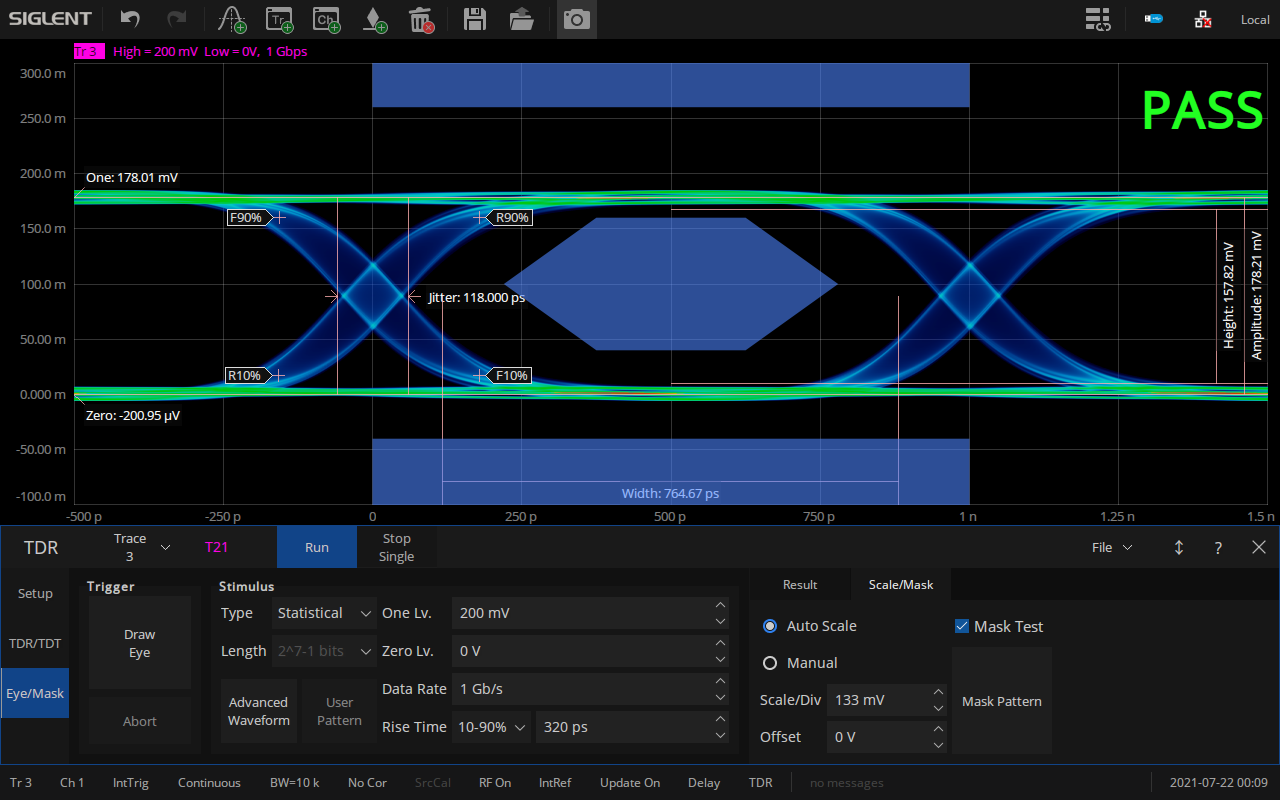

Analisi del jitter con diagramma a occhio e maschera tramite l'opzione SNA5000-TDRLa combinazione di TDR e VNA consente anche l'analisi del jitter, essenziale per studiare la stabilità temporale dei segnali. Entrambe le funzioni sono di particolare interesse nello sviluppo di collegamenti seriali digitali ad alta velocità.
L'analizzatore SNA6000A può essere potenziato con la possibilità di eseguire misure pulsate, particolarmente utili per la caratterizzazione di componenti ad alta frequenza in condizioni operative reali, come nei sistemi radar e di comunicazione. Questo metodo di misura consente di analizzare il comportamento dei componenti con impulsi brevi, di valutare con precisione le operazioni di commutazione rapida e di ottimizzare le prestazioni nelle applicazioni time-critical.
L'integrazione di una funzione di analisi dello spettro in un analizzatore di reti vettoriali (VNA) apre nuove possibilità, soprattutto nello sviluppo e nel collaudo di amplificatori ad alta frequenza, oscillatori e sistemi di comunicazione. Questa estensione è disponibile con l'opzione SNA6000-SA.

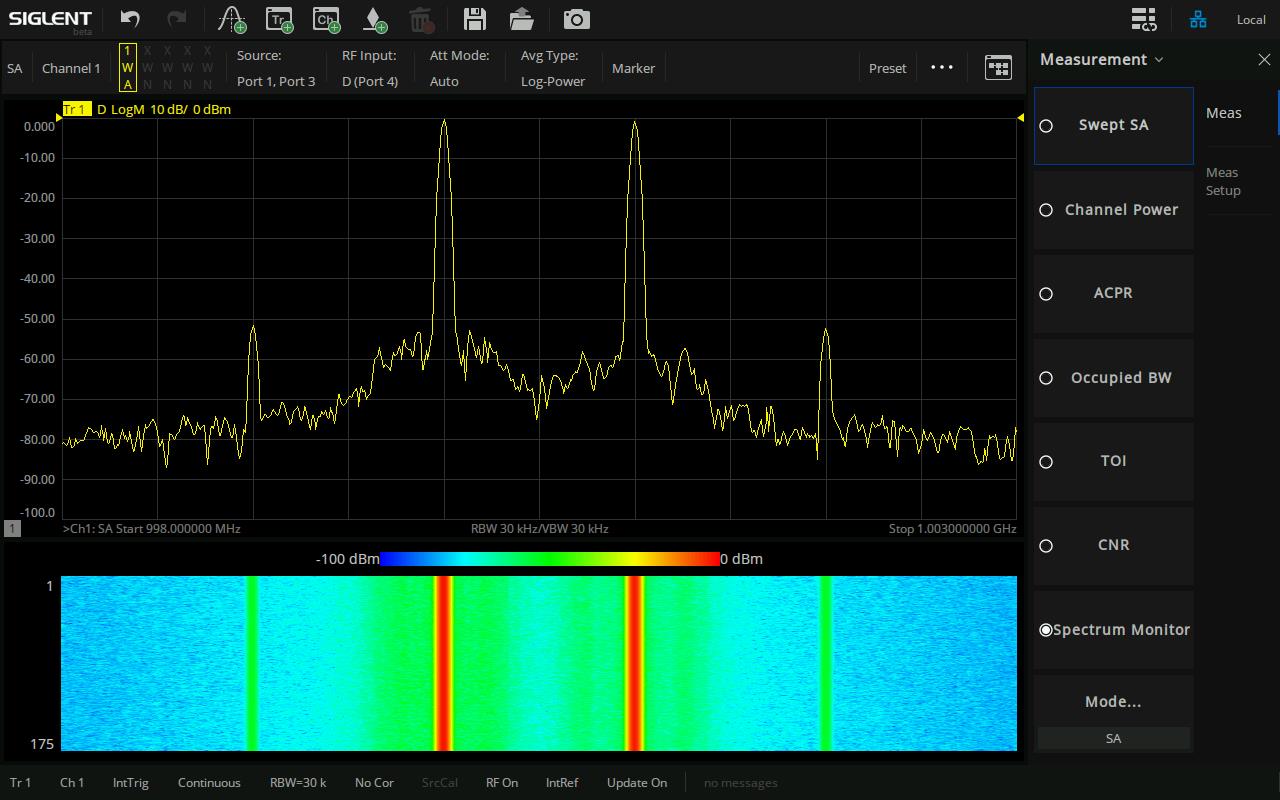

Con l'opzione SNA6000-SA lo strumento si trasforma in un potente analizzatore di spettroPermette di condurre un'analisi precisa di armoniche, prodotti di intermodulazione e altri effetti non lineari, ottimizzando al contempo la verifica della qualità del segnale e l'utilizzo della larghezza di banda nelle applicazioni di comunicazione.
La combinazione di VNA e analisi dello spettro in un unico strumento non solo offre vantaggi in termini di spazio e di costi, ma consente anche una caratterizzazione del segnale più dettagliate e completa. L'ampliamento delle funzionalità di misura consente una diagnostica più efficiente e una migliore comprensione del comportamento dei componenti e dei sistemi ad alta frequenza.
Oltre alle funzioni e alle estensioni già descritte, sono attualmente disponibili altre due opzioni dedicate ad applicazione specifiche.

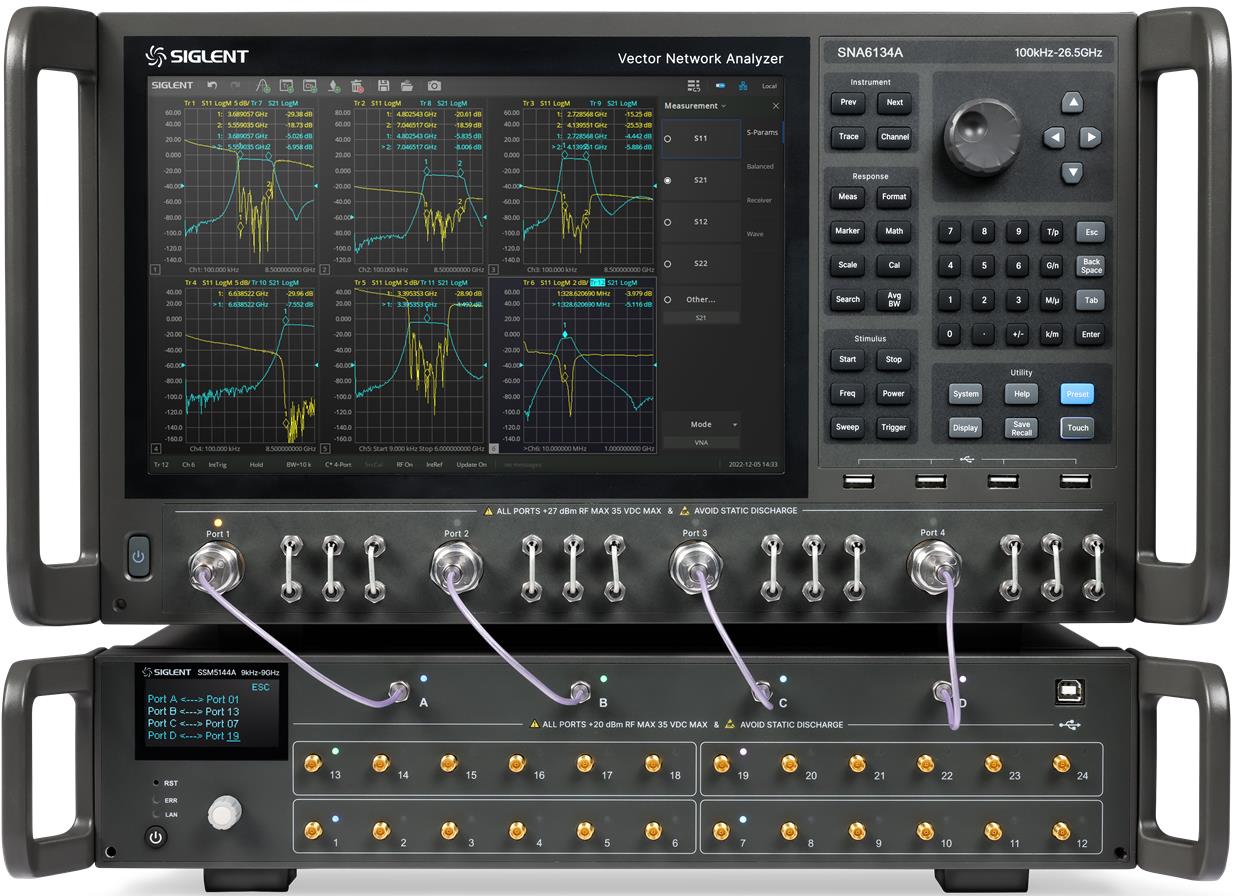

L'opzione SSM permette di gestire fino a 24 porte, ad esempio per effettuare collaudi automatici in produzione sui mixerLa prima è un sistema multiporta per l'analisi scalare dei mixer (SNA6000-SMM), ovvero la misura su componenti a conversione di frequenza.
La seconda è un'opzione per analisi dei materiali, che consente al VNA di determinare parametri importanti per le applicazioni elettroniche, in particolare la permittività e la permeabilità dei materiali.
Un editor di formule integrato e il test con maschera supportano gli sviluppatori nell'analisi dei vari dispositivi di prova e velocizzano la valutazione delle loro caratteristiche.

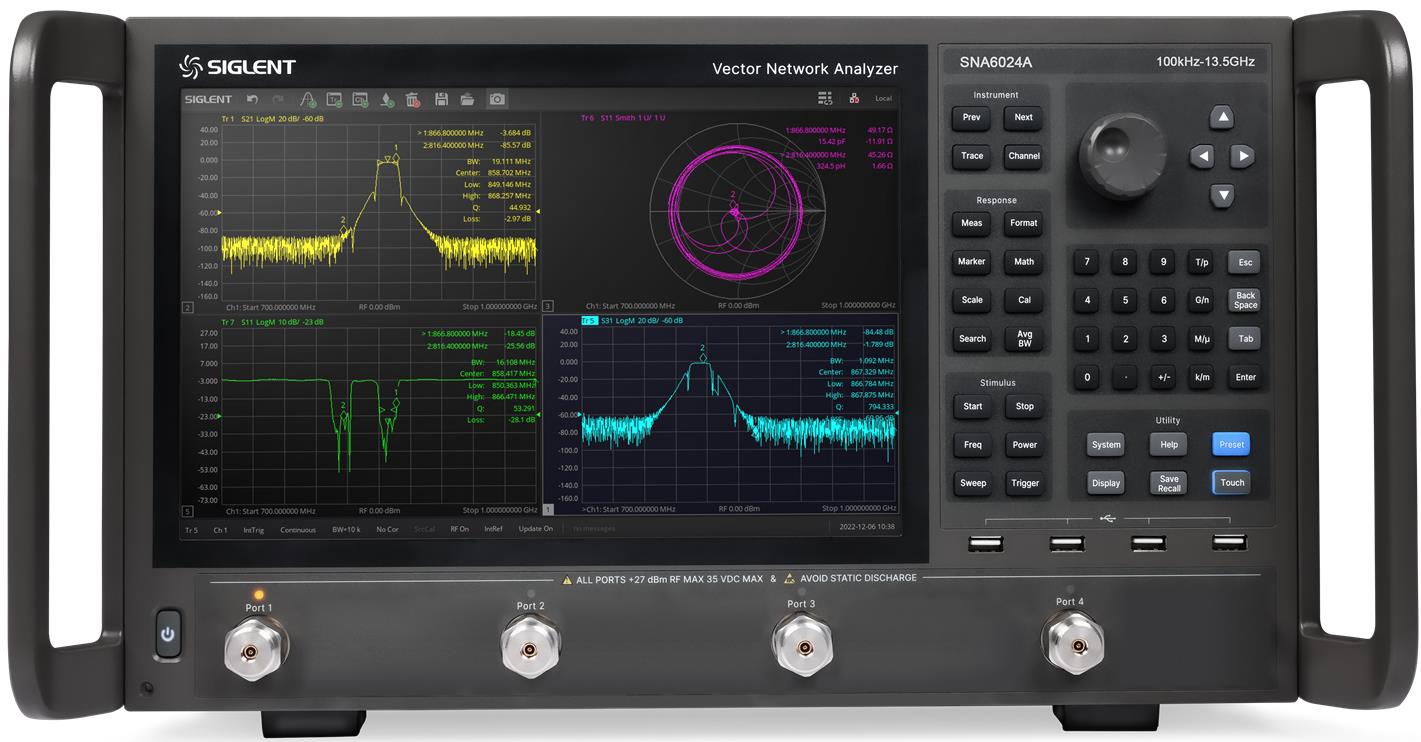

L'ampio touchscreen da 12 pollici può essere configurato in modo flessibile e consente una chiara visualizzazione di diverse finestre con misure differenti.
In sintesi, gli strumenti della famiglia Siglent SNA6000A offrono una soluzione potente per rispondere alle sfide sempre più impegnative nel campo della tecnologia ad alta frequenza. Questi analizzatori si distinguono per le loro eccellenti specifiche di base e per la flessibilità d'uso e le numerose opzioni di espansione.
