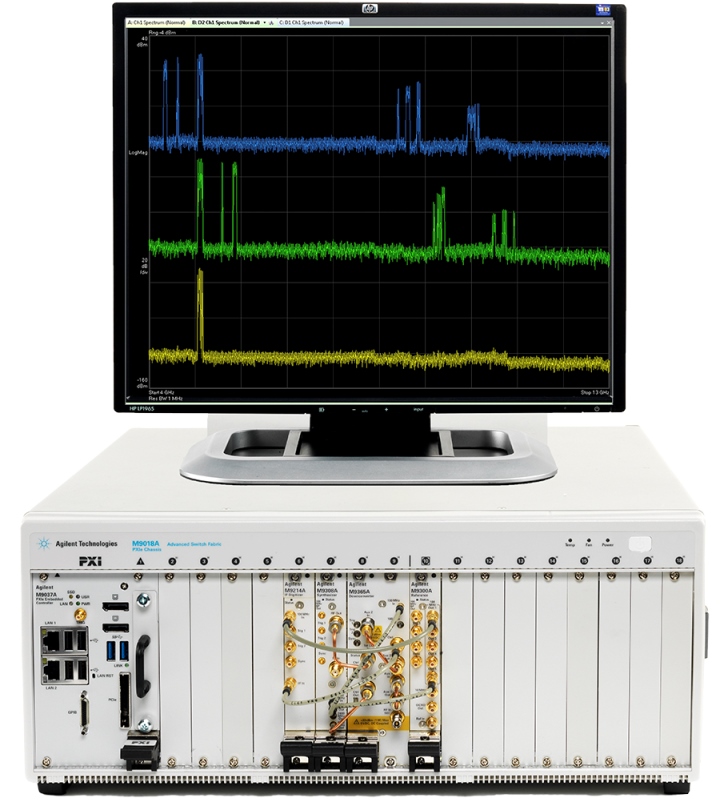

Agilent Technologies ha presentato un nuovo analizzatore di segnali vettoriali (VSA) ad alte prestazioni in formato modulare PXIe in grado di acquisire segnali fino a 27 GHz.
L'analizzatore di segnali M9393A è uno strumento in adatto al collaudo in produzione e alla validazione di progetti di trasmettitori e componenti per radar, applicazioni militari e sistemi di comunicazione wireless commerciali e satellitari.
L’architettura avanzata dell’analizzatore M9393A permette valutare le reali prestazioni ottenibili dai più sofisticati dispositivi e componenti a radiofrequenza e microonde su una banda di frequenza compresa tra 9 kHz e 27 GHz con una larghezza di banda di analisi che può arrivare a 160 MHz.
Le prestazioni di misura ottenibili sono di eccellenza assoluta, come l'accuratezza in ampiezza assoluta di ±0,15 dB, il livello di rumore di fondo (DANL) di -160 dBm e l'intercetta di intermodulazione del terz’ordine (TOI) di +30 dBm.
Inoltre, l’analizzatore M9393A è in grado di commutare la frequenza di lavoro in meno di 150 microsecondi, il che consente di ridurre drasticamente i tempi di collaudo per aumentarne l’efficienza.
L’analizzatore M9393A può essere usato insieme a tutte le applicazioni di misura Serie X disponibili in molti altri strumenti modulari e da banco di Agilent, tra cui il celeberrimo pacchetto software per l'analisi delle modulazioni e dei segnali vettoriali 89600 VSA.
Grazie alla nuova funzionalità di analisi spettrale a passi introdotta nel software VSA, l’analizzatore M9393A riesce a misurare i segnali sull'intero spettro di 27 GHz in meno di 1 secondo con una risoluzione in frequenza (resolution bandwidth) di 10 kHz, per caratterizzare rapidamente armoniche e segnali spuri.
Per ottenere la massima velocità di analisi, lo strumento M9393A può essere inserito in un sistema di misura modulare che ospita il nuovo controllore embedded PXI Agilent M9037A.
Costituito da un PC ad alte prestazioni, il controllore M9037A dispone di un processore quad-core da 2,4 GHz con capacità di trasferire dati con banda sino a 12 GB/s, per facilitare il calcolo in tempo reale ad alta velocità dei parametri di qualità delle modulazione, come l'EVM, o di altre misure complesse sulla potenza e lo spettro occupato dai segnali modulati digitalmente.
