La nuova versione del sistema di collaudo automatico Medalist i3070 Series 5i Inline di Agilent è un tester in-circuit specificatamente progettato per essere inserito in linee di produzione automatizzate.

Si tratta di una macchina che occupa in fabbrica circa un terzo meno spazio rispetto a un classico tester della serie 3070 e che è stata progettata per facilitarne l'integrazione all'interno di linee ad alta produttività dove gli interventi degli operatori sono ridotti al minimo.

Le dimensioni e le interfacce meccaniche della macchina sono state realizzate in conformità agli standard tecnologici definiti dall'associazione IPC SMEMA (Surface Mount Equipment Manufacturers Association) per facilitarne l'inserimento nelle più comuni configurazioni delle linee di assemblaggio di schede elettroniche.

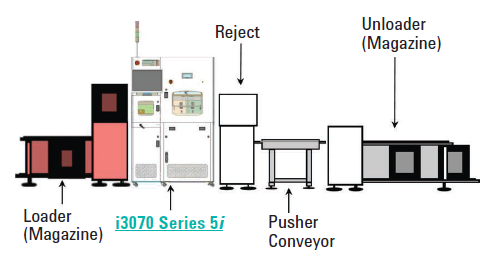

Linea a isolaIl tester può essere inserito in un sistema automatizzato con struttura a isola dedicata alle funzioni di collaudo automatico, oppure in un sistema a linea completa a flusso continuo dal caricamento delle schede nude fino al test elettrico delle schede finite.

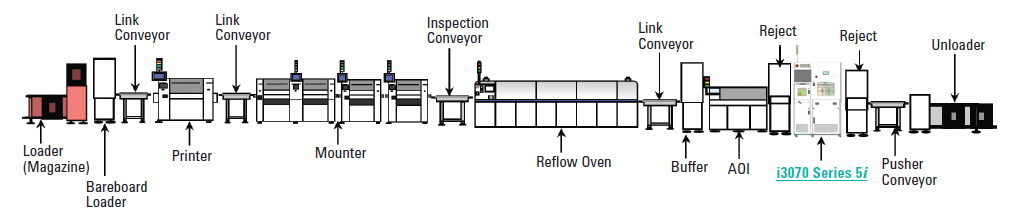

Linea completa a flusso continuo
