Siglent ha presentato dei nuovi generatori di funzioni arbitrarie versatili di fascia media particolarmente indicati per laboratori universitari, team di ricerca e sviluppo, linee di produzione e strutture di test che convalidano dispositivi di connettività, radar e circuiti a segnali misti.

Progettati per garantire alta fedeltà e precisione, gli strumenti della famiglia SDG3000X offrono una frequenza di uscita fino a 200 MHz, una risoluzione verticale di 16 bit, una frequenza di campionamento massima di 1,2 GSa/s e fino a 40 Mpts di memoria delle forme d'onda arbitrarie per canale.

Le tecnologie avanzate EasyPulse e TrueArb garantiscono una generazione di segnali precisa e a basso jitter, mentre la sequenzializzazione integrata migliora gli scenari di test complessi. Con il suo touchscreen capacitivo da 7 pollici, l'interfaccia intuitiva e le prestazioni robuste, il generatore SDG3000X risponde alle esigenza tipiche dei settori quali comunicazioni, semiconduttori, nuove tecnologie energetiche, ricerca accademica e altri ambienti di test in rapida evoluzione.

Generazione di segnali ad alta fedeltà e controllo preciso degli impulsi

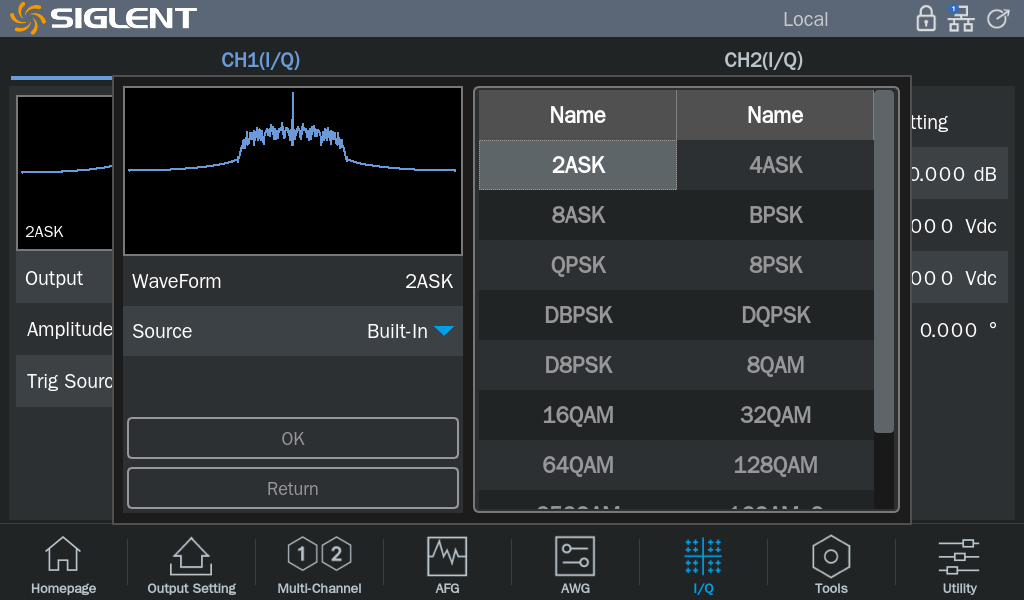

Definizione delle componenti IQ per la creazione di segnali modulati digitalmenteI generatori della serie SDG3000X integrano le tecnologie EasyPulse e TrueArb per offrire la precisione e la flessibilità richieste dalle applicazioni moderne e superare i limiti della tradizionale generazione di forme d'onda basata sulla sintesi digitale diretta (DDS).

EasyPulse è una tecnica ottimizzata per la generazione di segnali a impulsi ad alta precisione, producendo impulsi stretti fino a 8 ns con fronti stabili e veloci anche quando le frequenze cambiano.

Ciò rende il generatore SDG3000X ideale per applicazioni quali test radar, validazione di progetti di elettronica di potenza e caratterizzazione di circuiti critici dal punto di vista temporale, dove sono essenziali un controllo affidabile dei fronti e regolazioni precise della larghezza degli impulsi.

TrueArb supporta la generazione di forme d'onda punto per punto in un intervallo di campionamento da 10 mSa/s a 600 MSa/s, garantendo l'integrità della forma d'onda con jitter ultra basso ed eccellente linearità. Con un distorsione armonica totale (THD) inferiore allo 0,075%, garantisce la fedeltà richiesta per scenari di test impegnativi come nel settore comunicazioni dati ad alta velocità, valutazione di dispositivi a semiconduttori e test di sistemi a segnale misto.

Generazione avanzata di segnali arbitrari e complessi

Con 196 forme d'onda arbitrarie integrate e fino a 40 Mpts di memoria per canale, il generatore SDG3000X è in grado di memorizzare e riprodurre con precisione segnali complessi per scenari di test impegnativi.

La sua modalità sequenziale flessibile consente di definire l'ordine di riproduzione e il numero di cicli per ogni segmento di forma d'onda, rendendolo ideale per effettuare test personalizzati e ripetitivi.

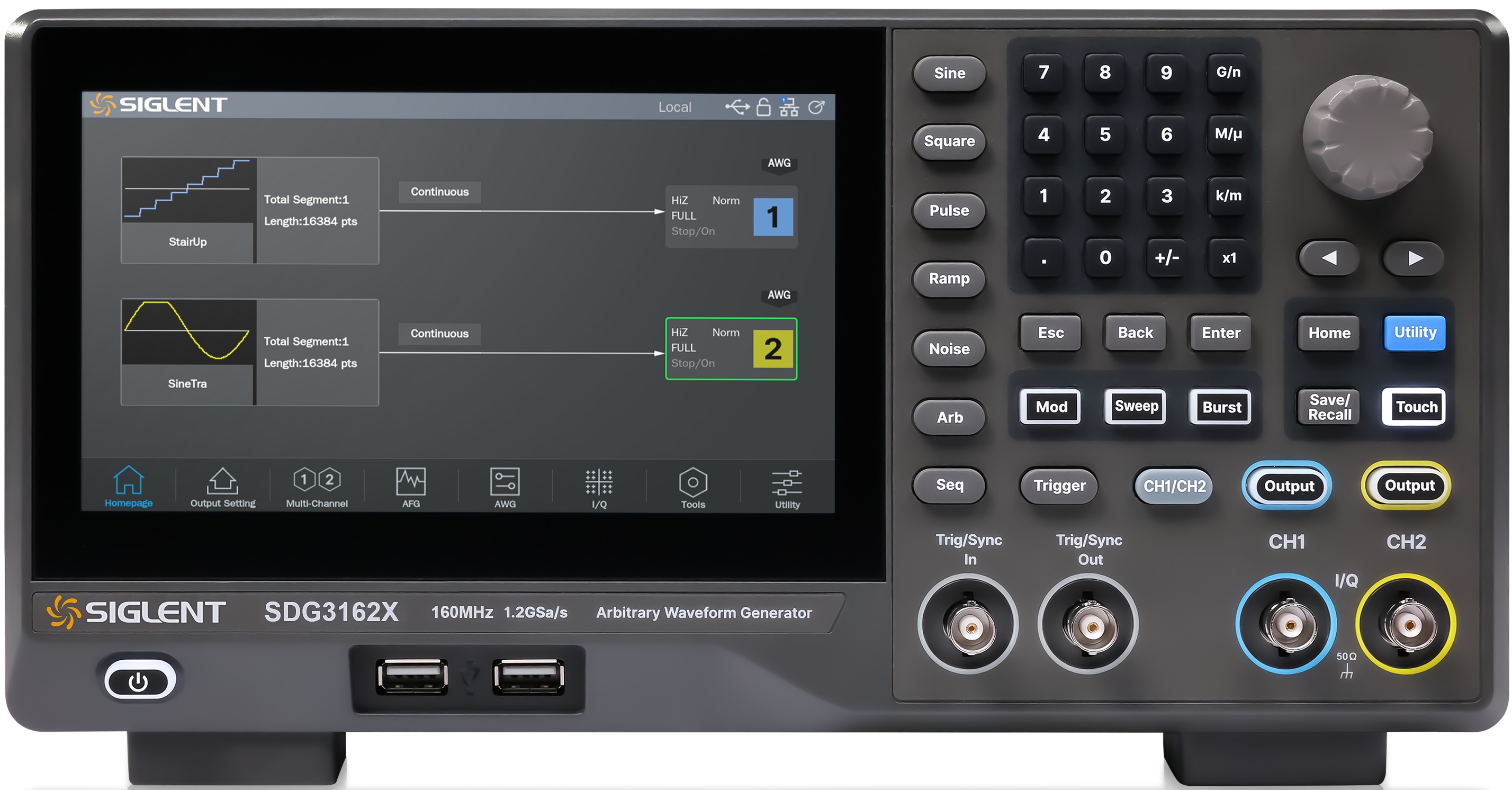

Impostazione delle sequenze ripetute per creare forme d'onda complesse

Il generatore SDG3000X supporta anche l'uscita PRBS fino a 120 Mbps, la generazione di segnali IQ in banda base e IF con velocità di simbolo da 250 kSymb/s a 50 MSymb/s e un'ampia gamma di tipi di modulazione, tra cui AM, DSB-SC, FM, PM, FSK, ASK, PSK e PWM.

Con le modalità Sweep e Burst integrate, offre un supporto completo per una varietà di applicazioni che vanno dai laboratori didattici e dai progetti di ricerca e sviluppo ai test industriali di dispositivi di potenza e sistemi di comunicazione.

Test a doppio impulso per semiconduttori di potenza

Il test a doppio impulso è essenziale per valutare il comportamento dinamico dei dispositivi a semiconduttori di potenza come IGBT e MOSFET SiC, in particolare quando si analizzano le perdite di commutazione e le caratteristiche di conduzione.

Il generatore SDG3000X offre una piattaforma ideale per effettuare questo tipo di test. Infatti, grazie al tracciamento dei canali e alla sincronizzazione di fase, si possono controllare con precisione la larghezza degli impulsi e gli intervalli di temporizzazione per replicare accuratamente eventi di commutazione realistici.

In combinazione con il controllo remoto tramite USB/LAN e la possibilità di sincronizzazione con l'oscilloscopio, il generatore SDG3000X semplifica lo sviluppo di sistemi di collaudo automatico e contribuisce a migliorare sia l'efficienza dei test che l'affidabilità dei dati misurati.

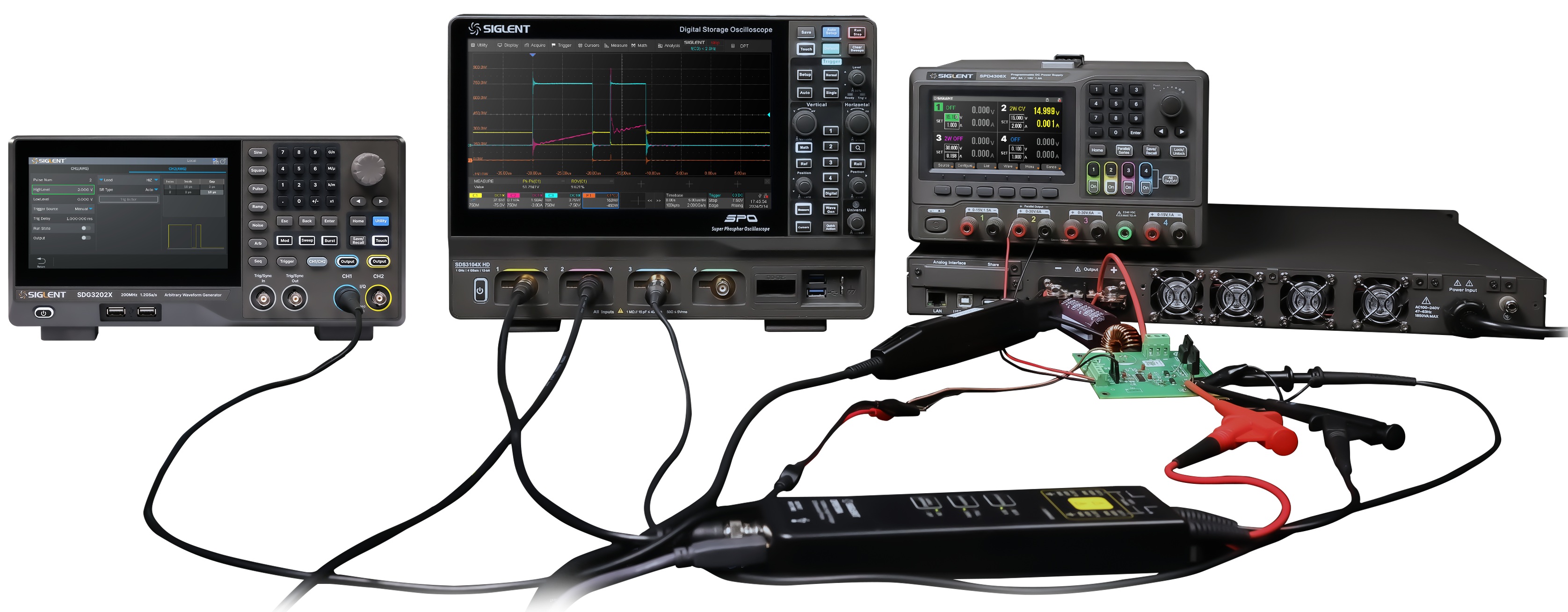

Abbinato a un oscilloscopio, il generatore Siglent SDG3000X facilita il test a doppio impulso per la caratterizzazione di dispositivi di potenza

Esperienza utente intelligente

Dotato di un touchscreen da 7 pollici, il generatore SDG3000X offre impostazioni intuitive dei parametri e visualizzazione dei segnali in tempo reale. Supporta l'importazione di script MATLAB e Python, nonché il collegamento dell'oscilloscopio per la calibrazione automatizzata.

Un frequenzimetro ad alta precisione integrato, diverse interfacce di comunicazione tra cui LAN, USB e GPIB, oltre al WebServer integrato, offrono un facile accesso remoto e consentono la sincronizzazione tra più dispositivi, semplificando le attività in laboratorio e migliorando la produttività.
