Siglent ha presentato il generatore di funzioni/forme d'onda arbitrarie della serie SDG1000X Plus, uno strumento che offre una frequenza di uscita massima di 60 MHz, una risoluzione verticale di 16 bit, una frequenza di campionamento di 1 GSa/s e una lunghezza delle forme d'onda arbitrarie di 8 Mpt.
Grazie a una ricca serie di funzioni supplementari, come la la generazione di segnali PRBS (fino a 40 Mbit/s), la modalità multipulse e molte altre, il generatore SDG1000X Plus è uno strumento versatile che si adatta a molte applicazioni tipiche dei laboratori di sviluppo elettronico.

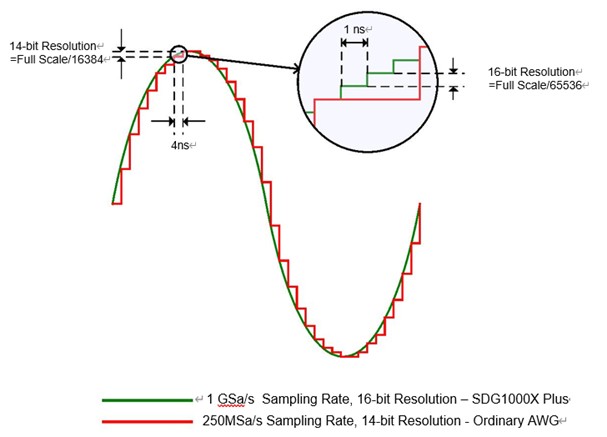

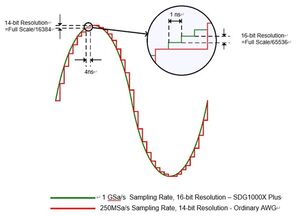

L'elevata risoluzione di 16 bit permette di riprodurre più accuratamente le forme d'ondaL'alta risoluzione e la velocità di campionamento sono fondamentali per effettuare una simulazione e un'analisi accurata dei segnali. Il generatore SDG1000X Plus utilizza un sistema di campionamento ad alte prestazioni con una risoluzione verticale di 16 bit e una frequenza di campionamento di 1 GSa/s, che garantisce la creazione di dettagli precisi del segnale ad elevata fedeltà.
Il generatore SDG1000X Plus supporta 8 Mpt di memoria per la definizione di forme d'onda arbitrarie, consentendo la generazione di segnali modulati complessi e di lunga durata. Può così simulare accuratamente segnali modulati e sequenze di impulsi per il test del moderni sistemi di comunicazione.
È adatto anche per il collaudo di chip ad alta velocità nell'industria dei semiconduttori, dove la temporizzazione precisa e il controllo dell'ampiezza sono fondamentali per ottenere l'accuratezza del test. Inoltre, i ricercatori del settore biomedico possono utilizzarlo per simulare segnali bioelettrici complessi, facendo progredire lo studio della trasmissione dei segnali elettrici negli organismi viventi e facilitando lo sviluppo di dispositivi medici.
Il generatore SDG1000X Plus offre la possibilità di creare sequenze binarie pseudocasuali (PRBS) ad alta velocità con bit rate da 1 μbps a 40 Mbps nei formati da PRBS3 a PRBS32. È una funzione particolarmente utile per verificare i sistemi di comunicazione seriale ad alta velocità. Sia che si tratti di protocolli come Ethernet, USB o HDMI, il generatore SDG1000X Plus è in grado di simulare ambienti di comunicazione reali, consentendo ai tecnici di identificare potenziali problemi.
Grazie al supporto integrato dei livelli logici per TTL, LVCMOS e altri standard, genera facilmente segnali differenziali, è uno strumento adatto alle applicazioni che richiedono elevati rapporti di reiezione di modo comune.
Per facilitare l'esecuzione dei test a doppio impulso dei dispositivi di potenza, il generatore SDG1000X Plus crea un segnale a più impulsi con tempi di salita/discesa di soli 10 ns. Ogni impulso può essere configurato individualmente, consentendo ai tecnici di generare segnali di pilotaggio del gate precisi e di misurare i parametri di commutazione e le caratteristiche dinamiche dei dispositivi di potenza. Questa funzionalità migliora significativamente l'efficienza e l'accuratezza dei test di dispositivi di potenza come IGBT e MOSFET.

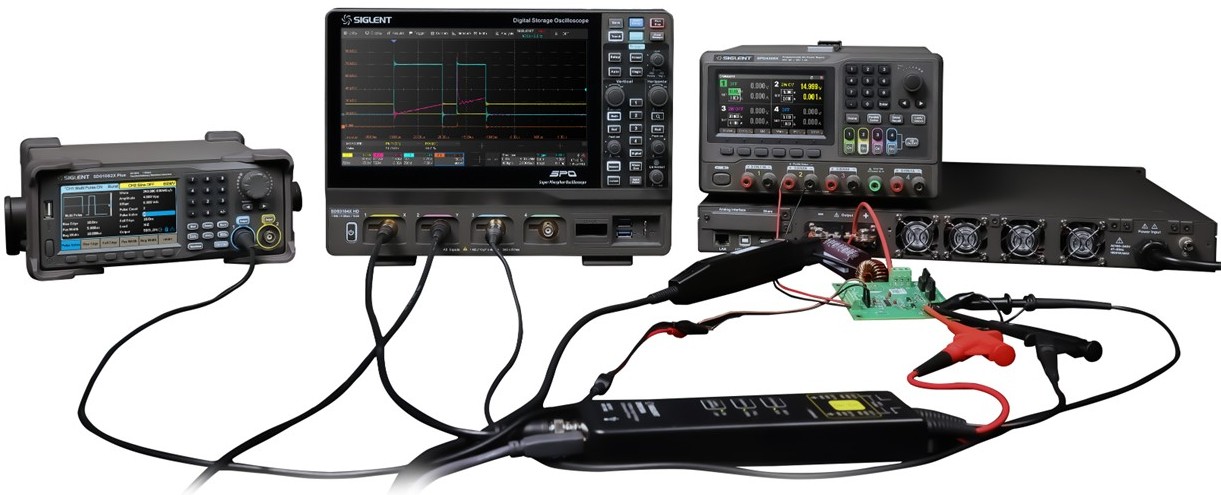

Test a doppio impulso su dispositivi di potenza
Il generatore SDG1000X Plus offre anche le modalità di sweep lineare e logaritmico, nonché modalità burst a ciclo N e gated. Grazie alle tre sorgenti di trigger (interna, esterna e manuale), gli utenti possono adattare rapidamente le impostazioni al proprio ambiente di test, migliorando l'efficienza del flusso di lavoro.

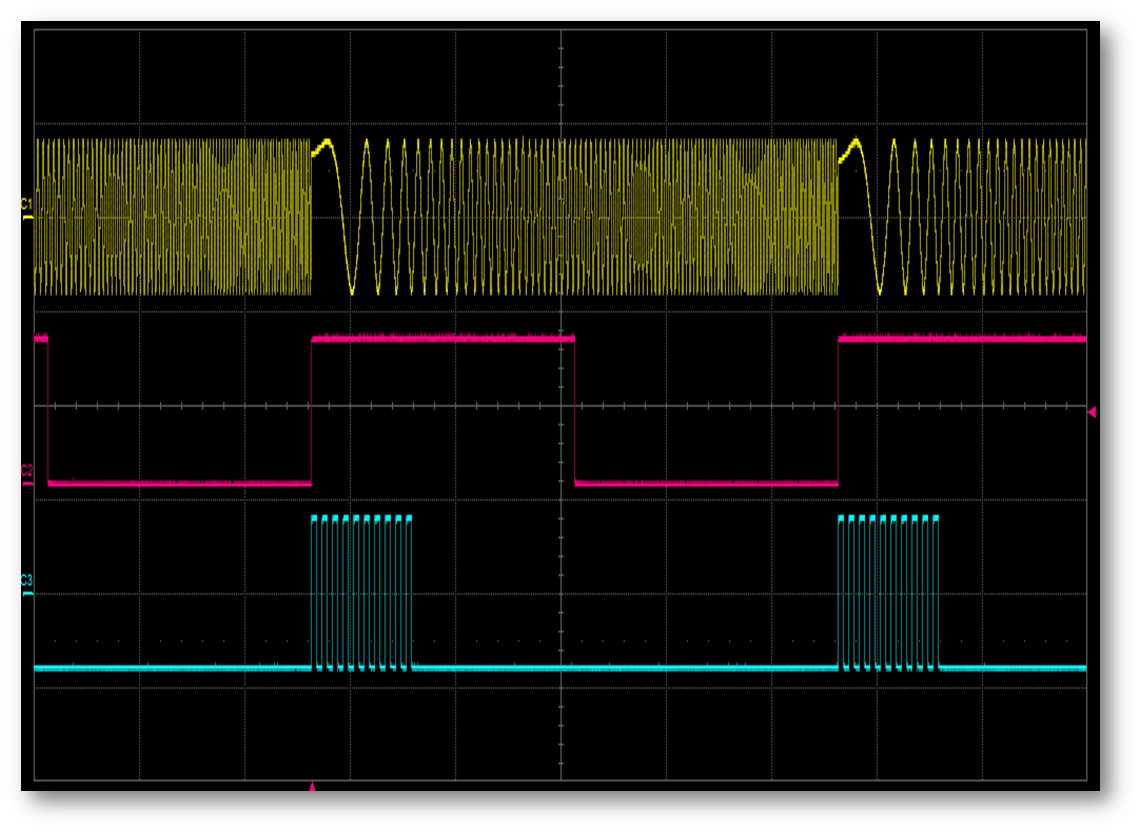

Generazione di segnali in modalità sweep e burstSono supportate anche un'ampia gamma di tipi di modulazione analogica e digitale, tra cui AM, DSB-AM, FM, PM, ASK, FSK, PSK e PWM, coprendo applicazioni che vanno dall'elaborazione del segnale audio alle comunicazioni wireless. È anche possibile integrare sorgenti di segnale esterne per la modulazione, soddisfacendo i requisiti di test complessi.
La funzione Webserver integrata offre un modo comodo per controllare e configurare lo strumento in remoto tramite una rete, semplificando i flussi di lavoro di test, in particolare negli ambienti che richiedono frequenti regolazioni dei parametri.
Il generatore SDG1000X Plus integra molte funzioni che in precedenza erano disponibili solo in prodotti di fascia più alta, offrendo funzionalità di test di alta precisione e ad alte prestazioni a un costo inferiore.
