Spectrum Instrumentation ha presentato i suoi nuovi generatori di forme d'onda arbitrarie (AWG) più avanzati equipaggiati con un massimo di 6 canali a 10 GS/s o 12 canali a 5 GS/s di velocità di uscita.

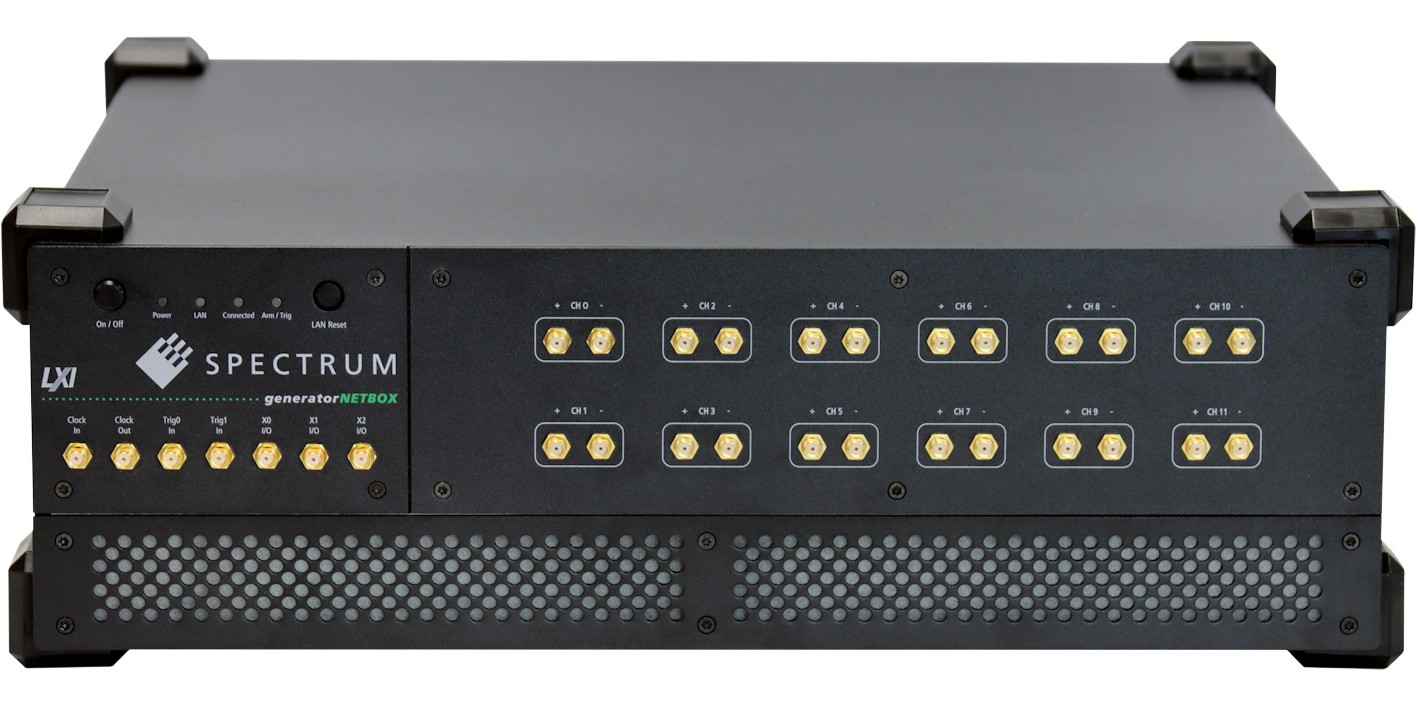

I nuovi modelli AWG DN6.63x appartengono alla famiglia di prodotti serie Netbox dell'azienda, una linea di strumenti di facile utilizzo che può essere controllata tramite un cavo Ethernet da qualsiasi PC o rete.
Utilizzando un convertitore DAC a 16 bit ad alta velocità, gli strumenti di Spectrum Instrumentation permettono di creare forme d'onda con larghezza di banda dei GHz con una precisione estrema.
Progettati per soddisfare le esigenze di tecnici e ricercatori che necessitano di più segnali di prova sincronizzati, i nuovi generatori costano meno e riducono la complessità dei test rispetto all'utilizzo di più generatori a canale singolo.

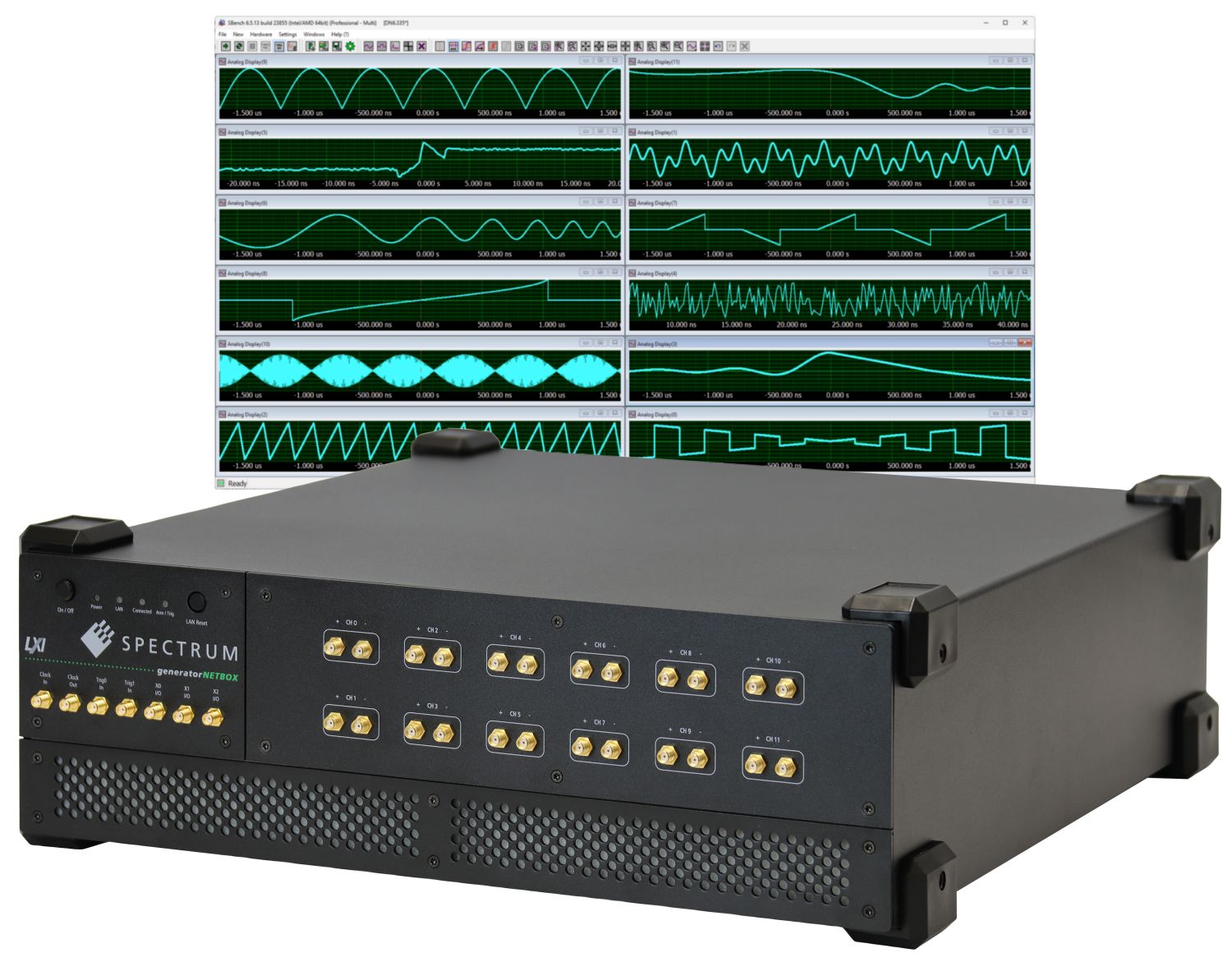

I generatori di forme d’onda arbitrarie DN6.63x con risoluzione a 16 bit offrono fino a 6 canali a 10 GS/s o fino a 12 canali a 5 GS/s di velocità di uscitaCon l'introduzione di queste 10 nuove varianti, Spectrum offre ora un totale di 47 diversi prodotti della famiglia di generatorNETBOX, che hanno la capacità di creare forme d'onda arbitrarie da un minimo di 40 MS/s a una velocità di uscita ultraveloce di 10 GS/s.
Gli strumenti della famiglia DN6.63x sono dotati di uscite a bassissimo rumore che generano segnali dalla continua fino a 2,5 GHz. Con 4-12 canali sincronizzati in un unico strumento, Spectrum Instrumentation stabilisce un nuovo punto di riferimento per la densità dei canali e l'efficienza in termini di costo per canale nella generazione di segnali GHz ad alte prestazioni.
Tutte le uscite possono funzionare in modalità single-ended (riferite a massa) o differenziale, con ogni canale che utilizza il proprio DAC sincronizzato tramite un sistema PLL di precisione. Anche per gli scenari di test più esigenti, le uscite offrono:
È possibile disporre di una memoria interna fino a 48 gigasample e sono incluse diverse modalità di riproduzione (Single-Shot, Loop, FIFO, Single Restart, Multiple Replay) per la generazione di sequenze lunghe o ripetitive.
È disponibile un'opzione di funzionamento a sintesi digitale diretta (DDS), che consente a un singolo canale di emettere fino a 64 singole onde sinusoidali, ciascuna regolabile in frequenza, ampiezza e fase, con incrementi di soli 3,2 ns.
In tutto lo strumento è pertanto possibile utilizzare fino a 384 onde sinusoidali in totale. La modalità DDS offre un modo semplice per produrre treni di forme d'onda, sweep o segnali di riferimento ottimizzati per applicazioni industriali, medicali, di imaging, per la ricerca quantistica, il test dei semiconduttori e dei sistemi di comunicazione.
Per facilitare l’integrazione del sistema, i connettori I/O sul pannello frontale consentono di accedere alle uscite dei marker digitali, alle linee di trigger e di stato, al clock di riferimento del PLL e agli I/O asincroni. Un'opzione del generatore di impulsi digitale converte i connettori multiuso in generatori di impulsi indipendenti con loop, ciclo di lavoro, frequenza e ritardo programmabili.
Tutti i prodotti Spectrum includono il supporto software per Windows e Linux, con esempi di programmazione in Python, MATLAB, C++ e LabVIEW, oltre a un'API Python di alto livello.
Il software SBench 6 di Spectrum, incluso con ogni strumento NETBOX, offre un'interfaccia intuitiva per il controllo degli strumenti, la progettazione delle forme d'onda e l'analisi dei segnali. È dotato della funzione EasyGenerator per i segnali standard e supporta la creazione di forme d'onda complesse a partire da equazioni, dati importati (ad esempio da digitalizzatori o oscilloscopi) o formati di file comuni come ASCII, binario e WAV.
Ogni generatore NETBOX® è pronto all'uso appena tolto dalla confezione: basta installare il software e si inizia a lavorare. I modelli DN6.63x sono già disponibili e includono una garanzia di 5 anni, aggiornamenti gratuiti del software e del firmware per tutta la durata del prodotto e un'assistenza rapida direttamente dai progettisti di Spectrum Instrumentation.
