I moderni dispositivi a semiconduttore, le strutture su scala nanometrica, l'elettronica organica e stampata, nonché i progetti a basso consumo energetico, richiedono soluzioni di misura che combinino la massima precisione con flessibilità e facilità d'uso. Nella ricerca e nello sviluppo, così nella didattica e nella produzione industriale, un tipo di strumento è diventato ormai indispensabile: l'unità di alimentazione e misura, o SMU (Source Measure Unit).
Il mercato delle SMU è in costante crescita da anni, trainato dai rapidi progressi nell'industria dei semiconduttori, dalla crescente miniaturizzazione dei componenti elettronici e dal boom di nuove tecnologie come l'IoT, i dispositivi indossabili e le energie rinnovabili. Le aziende dei settori automobilistico, medico e delle comunicazioni stanno investendo massicciamente in moderne apparecchiature di misura e collaudo per garantire la qualità e l'affidabilità dei loro prodotti.
Anche in ambito accademico e negli istituti di ricerca è in aumento la domanda di strumenti versatili e ad alta precisione in grado di analizzare in dettaglio proprietà e processi elettrici complessi. I requisiti vanno dalle misure ad alta risoluzione di corrente e tensione ai test rapidi con impulsi e sweep, fino alla caratterizzazione automatizzata di dispositivi elettronici prodotti in grande serie.

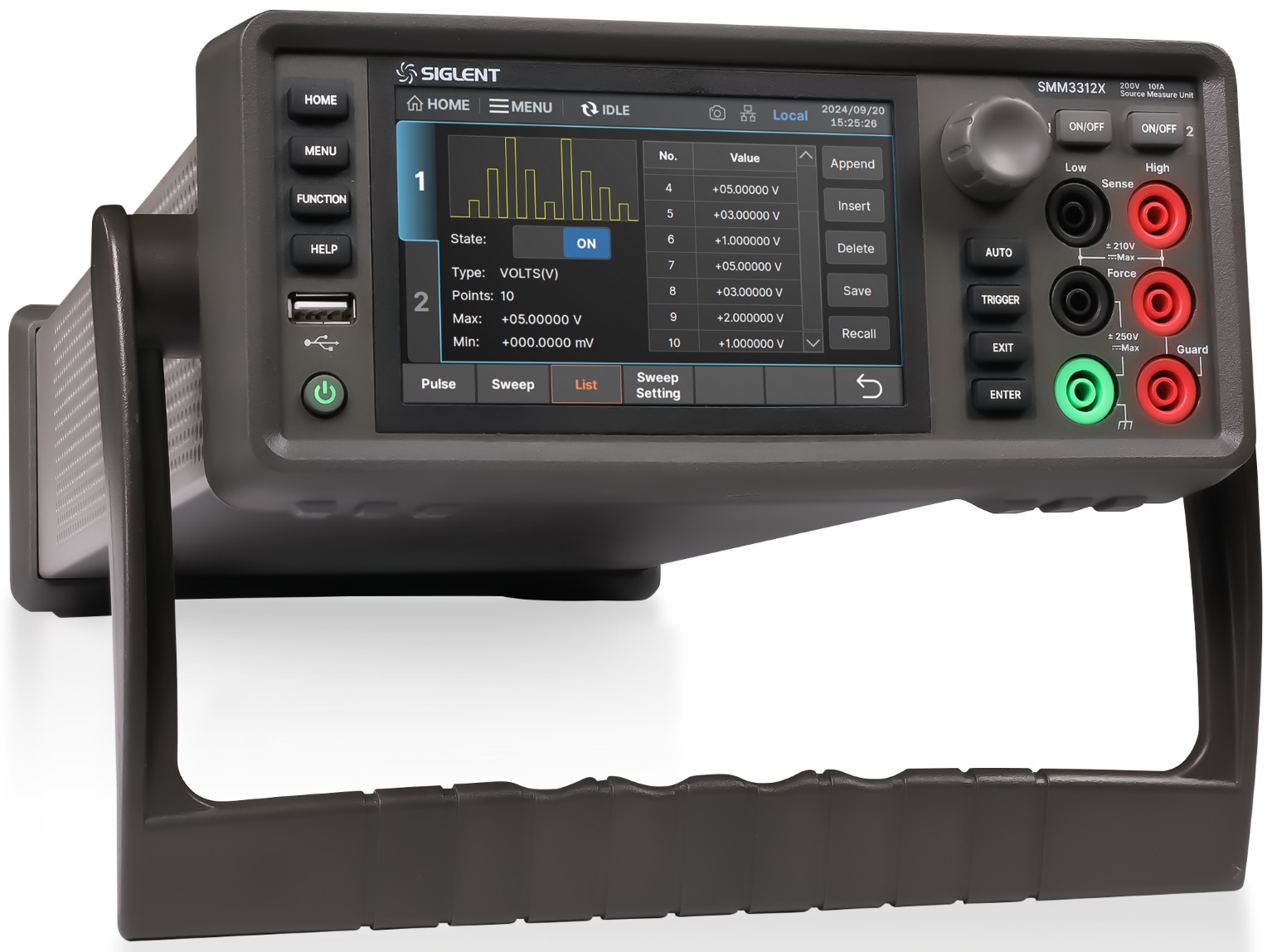

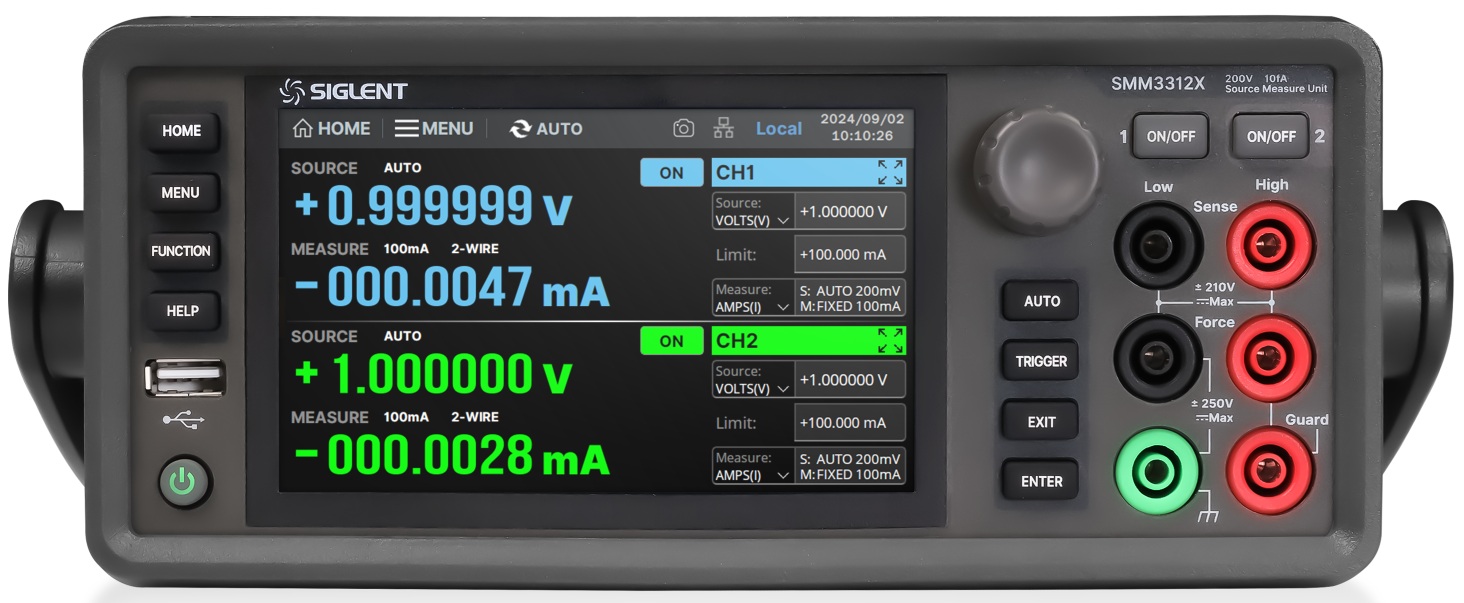

L'SMU Siglent SMM3312X funziona da alimentatore a 4 quadranti, con possibilità di erogare e assorbire corrente, effettuando al contempo misure accurate
Con gli strumenti della nuova serie SMM3000X, Siglent Technologies amplia per la prima volta il proprio portafoglio di prodotti includendo una SMU ad alte prestazioni, rispondendo in modo specifico alle crescenti esigenze di questo mercato.

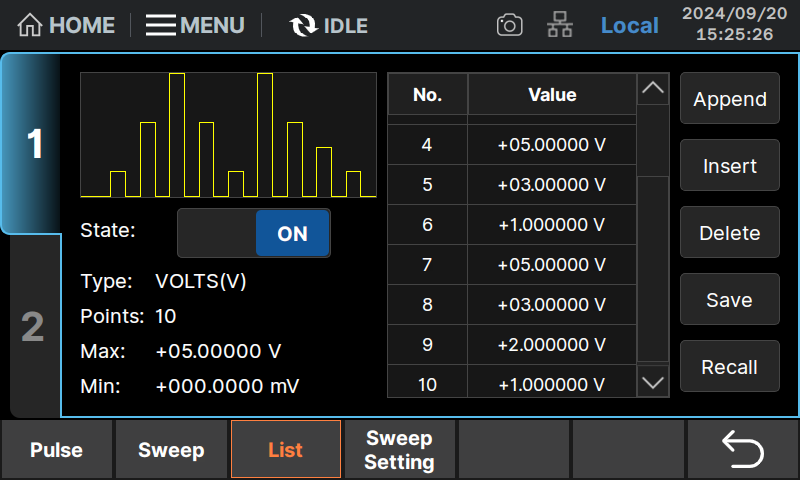

Configurazione di una sequenza di tensioni da erogare durante un test automaticoLe unità di alimentazione e misura combinano una sorgente di tensione, una sorgente di corrente e funzionalità di misura in un unico strumento. Consentono la generazione simultanea e la misura altamente accurata dei parametri elettrici, rendendole ideali per la caratterizzazione di componenti elettronici sensibili.
Le applicazioni tipiche includono la generazione di curve I-V, misure di resistenza e corrente di dispersione, nonché test con stimoli a impulsi e sweep. Gli strumenti della famiglia Siglent SMM3000X sono stato sviluppati appositamente per svolgere questi tipti di attività.
Essendo SMU a 4 quadranti completamente integrate, sono in grado sia di erogare che di assorbire tensione e corrente, offrendo un ampio intervallo operativo fino a ±210 V, ±3 A DC o ±10,5 A in modalità a impulsi.
L'SMU SMM3000X combina specifiche avanzate con grande praticità di utilizzoi. Con una risoluzione di misura fino a 10 fA e 100 nV, insieme a un display a 6½ cifre, anche le correnti e le tensioni più piccole possono essere catturate con alta precisione. Ciò consente di effettuare un'analisi dettagliata dei semiconduttori sensibili e delle moderne tecnologie dei sensori.

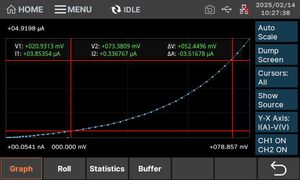

Rappresentazione grafica delle misure acquisiteL'intervallo di misura può essere regolato in modo flessibile da 0,0005 a 100 PLC (Power Line Cycles). Larghezze di impulso da 50 microsecondi e un periodo di trigger minimo di 10 µs consentono procedure di test versatili e veloci, dalle scansioni rapide alle misurazioni a lungo termine. Con la possibilità di memorizzare fino a 100.000 punti di misura con indicazione dell'ora, la SMU SMM3000X supporta una documentazione efficiente e completa di sequenze di test estese, come nella caratterizzazione automatizzata o nei collaudo di produzione.
Funzioni integrate come l'analisi matematica, i test con limiti, le funzioni di impulso e scansione consentono di valutare e analizzare i risultati delle misure direttamente sullo strumento, riducendo lo sforzo di analisi e aumentando l'affidabilità del processo. Gli utenti beneficiano di uno strumento all-in-one che combina in modo ottimale precisione, flessibilità ed efficienza per svariate attività in ambienti di ricerca, sviluppo e produzione.
Gli strumenti della famiglia SMM3000X sono dotato di un touchscreen da 5 pollici con una moderna interfaccia utente che facilita il rapido accesso a tutte le funzioni di misura e configurazione delle alimentazioni. Per i test automatizzati, il dispositivo supporta i comandi SCPI, include un server web integrato, offre un'ampia gamma di opzioni di trigger (12 porte esterne) e fornisce interfacce come USB Device, USB Host e LAN; è disponibile opzionalmente anche un adattatore USB-GPIB.
Il sistema supporta misure a due e quattro fili, la generazione di forme d'onda arbitrarie e scansioni basate su elenchi con intervalli a partire da 10 µs.
