LeCroy Corporation ha presentato due nuove famiglie appartenenti alla sua gamma di oscilloscopi a basso costo WaveAce.
I nuovi modelli delle serie WaveAce 1000 offrono frequenze di campionamento fino a 1 GS/s con 2 Mpts di memoria nei modelli a 2 canali con larghezza di banda da 40 MHz a 100 MHz.
I modelli WaveAce 2000, disponibili con 2 e 4 canali, offrono frequenza di campionamento fino a 2 GS/s e 24 kpts di memoria con larghezza di banda da 70 MHz a 300 MHz.
Tutti i nuovi oscilloscopi della serie WaveAce hanno un ampio display a colori da 7 pollici in formato panoramico e sono dotati di funzionalità di elaborazione del segnale avanzate, tra cui 32 misure automatiche, matematica delle forme d'onda, funzion per il collaudo passa/non passa basata su test con maschere e limiti, controllo remoto e registrazione delle forme d'onda.
La possibilità di integrazione con gli analizzatori logici e i generatori di forme d'onda della stessa LeCroy facilita ulteriormente la realizzazione di un banco di misura dedicato alla ricerca guasti a al collaudo di apparecchiature elettroniche di vario genere.

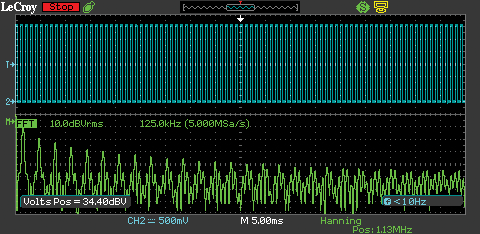

Le funzioni matematiche presenti negli oscilloscopi WaveAce comprendono cinque possibilità di analisi sulle forme d'onde: somma, sottrazione, moltiplacazione, divisione e analisi spettrale tramite FFT. Le trasformata di Fourier del segnale acquisito può essere visualizzate usando quattro funzioni finestra differenti e due diverse scale verticali.
L'ampia memoria interna permette di archiviare e richiamare successivamente le forme d'onda acquisite senza necessariamente ricorrere alle chiavete USB esterne. Gli strumenti WaveWace permettono di archiviare sino a 20 forme d'onda, fino a 20 impostazioni di misura diverse e sino a due forme di riferimento utilizzabili nei test con maschera.
Le porte USB poste sul frontale e sul retro dello strumento, oltre a facilitare lo scambio di dati e configurazioni con il PC e il collegamento di stampanti, consentono il telecontrollo completo dello strumento tramite il software WaveStudio di LeCroy.
Caratteristiche principali oscilloscopi WaveAce 1000
| Modello | WaveAce 1001 | WaveAce 1002 | WaveAce 1012 |
| Banda | 40 MHz | 60 MHz | 100 MHz |
| Canali | 2 | 2 | 2 |
| Campionamento (normale/interlacciato) |
500 Ms/s - 1 Gs/s | 500 Ms/s - 1 Gs/s | 500 Ms/s - 1 Gs/s |
| Memoria (normale/interlacciato) |
1 M-2 M/canale | 1 M-2 M/canale | 1 M-2 M/canale |
Caratteristiche principali oscilloscopi WaveAce 2000
| Modello | WaveAce 2002/2004 | WaveAce 2012/2014 | WaveAce 2022/2024 | WaveAce 2032/2034 |
| Banda | 70 MHz | 100 MHz | 200 MHz | 300 MHz |
| Canali | 2 - 4 | 2 - 4 | 2 - 4 | 2 - 4 |
| Campionamento (normale/interlacciato) |
1 Gs/s - 2 Gs/s | 1 Gs/s - 2 Gs/s | 1 Gs/s - 2 Gs/s | 1 Gs/s - 2 Gs/s |
| Memoria (normale/interlacciato) |
12k-24k/canale | 12k-24k/canale | 12k-24k/canale | 12k-24k/canale |
