Rohde & Schwarz ha sviluppato il nuovo sistema di sonde isolate R&S RT-ZISO per potenziare ulteriormente la sua offerta di oscilloscopi.
Le nuove sonde R&S RT-ZISO consentono di effettuare misure estremamente precise su sistemi di conversione della potenza a commutazione veloce, in particolare in applicazioni dove sono presenti tensioni e correnti di modo comune elevate.
Il sistema di sonde R&S RT-ZISO permette di effettuare misure precise su segnali differenziali fino a ±3 kV sovrapposti a tensioni di modo comune di ±60 kV con un tempo di salita di < 450 ps e sopprime i segnali veloci di modo comune che possono distorcere e interferire con le misure.
L'architettura del sistema di sonde 'power-over-fiber' permette di garantire l'isolamento galvanico tra dispositivo in prova (DUT) e lo strumento di misura, con rapporto di reiezione di modo comune (CMRR) molto più elevato rispetto alle sonde differenziali convenzionali.

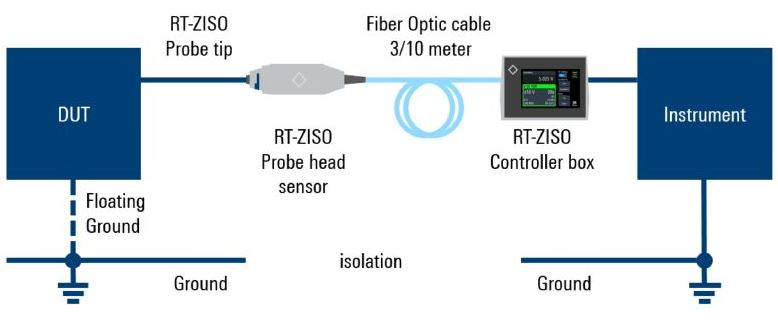

Il sistema di sonde R&S ZISO tramite il collegamento in fibra ottica garantisce l'isolamento galvanico tra il sistema in prova e l'oscilloscopio
Le sue caratteristiche principali includono opzioni di larghezza di banda da 100 MHz a 1 GHz (aggiornabile), un CMRR di > 90 dB (> 30 000:1) a 1 GHz, un intervallo di ingresso e offset di ±3 kV, un intervallo di modo comune di ±60 kV e un intervallo di ingresso sensibile di ±10 mV.

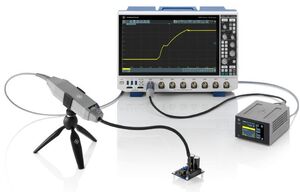

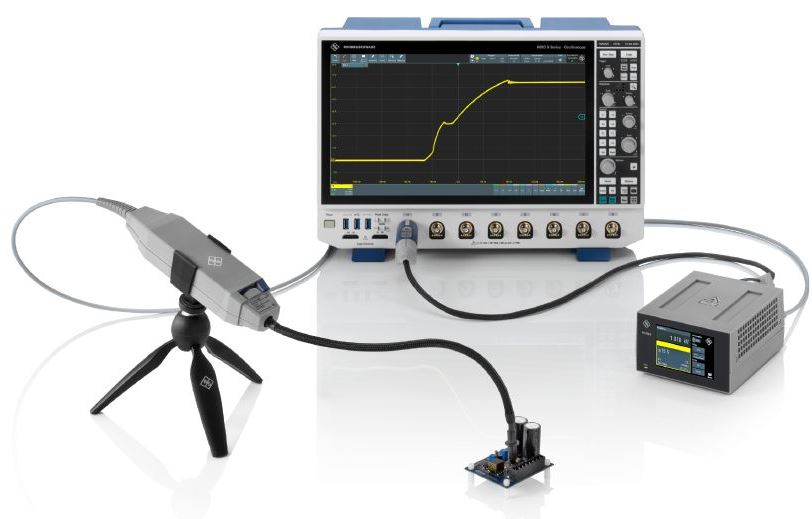

Sistema di sonde completo di punta intercambiabile, testa della sonda, cavo in fibra ottica, controllore e collegamento all'oscilloscopioCollegata agli strumenti della serie MXO di nuova generazione (MXO 4, MXO 5, MXO 5C), la sonda isolata consente di effettuare misure con acquisizione molto veloce nel dominio del tempo e della frequenza, grazie alla funzione di accelerazione hardware integrata in queste famiglie di oscilloscopi.
In combinazione con gli oscilloscopi R&S RTO6, i progettisti possono utilizzare le sonde isolate per effettuare attività di analisi complesse che sfruttano le elevate prestazioni e le capacità di misura avanzate dell'oscilloscopio.
L'utilizzo del sistema di sonde R&S RT-ZISO è particolarmente interessante in un'ampia gamma di applicazioni, tra cui l'analisi della commutazione di convertitori di potenza con dispositivi WBG (wide bandgap), test a doppio impulso, misure flottanti, misure shunt, progettazione di inverter e analisi di azionamenti per motore.
Il sistema di sonde isolato viene fornito con una serie di punte intercambiabili per affrontare le diverse esigenze di misura, tra cui il connettore coassiale micro-miniaturizzato (MMCX), i pin quadrati, i pin quadrati larghi e il prober passivo isolato. Tutti i connettori sono classificati per tensioni CAT III fino a 1000 V.

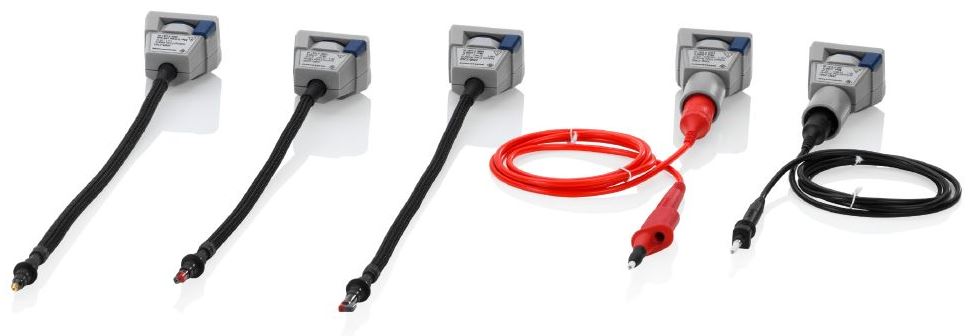

Il sistema di sonde R&S ZISO può essere usato con molteplici tipologie di punte delle sonde intercambiabili
Inoltre, l'uso di lunghi cavi flessibili consente di raggiungere coi puntali il punto di misura da varie angolazioni senza ulteriori sollecitazioni meccaniche.
