Anritsu ha sviluppato il primo tester per fibre multicore MT9100A, che consente la valutazione della qualità di trasmissione delle fibre multicore a supporto delle comunicazioni ottiche ad alta capacità di nuova generazione.

Questa soluzione di test si basa sul metodo OTDR multicanale. Sincronizzando più riflettometri ottici nel dominio del tempo (OTDR), questo metodo misura sia le perdite di trasmissione che quelle di ritorno nelle fibre multicore, oltre a misurare e visualizzare la distribuzione dell'interferenza del segnale tra i nuclei (diafonia inter-core) lungo la lunghezza della fibra.

Questa soluzione di test con quattro canali OTDR fornisce un potente supporto per applicazioni quali la verifica delle condizioni ottimali di installazione durante la ricerca e lo sviluppo e le attività di ispezione ad alta velocità richieste dalla produzione.

La recente proliferazione dell'intelligenza artificiale e dei servizi cloud ha determinato un continuo aumento della capacità di trasmissione per le comunicazioni ottiche che collegano cavi sottomarini e data center. Tuttavia, la capacità di trasmissione della fibra ottica convenzionale sta raggiungendo i propri limiti. Come soluzione, stanno guadagnando attenzione le “fibre multicore”, che ospitano in modo indipendente più nuclei (percorsi di trasmissione ottica) all'interno di una singola fibra.

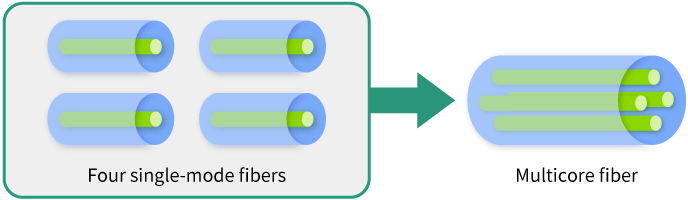

Cavo in fibra "multicore" con quattro nuclei indipendententi

La ricerca sulle fibre multicore è in corso dagli anni 2000. Anritsu ha collaborato con l'Università di Tohoku, pioniere in questo campo, per sviluppare metodi di misurazione utilizzando il metodo OTDR multicanale. Per l'applicazione pratica delle fibre multicore, sono necessarie una valutazione della qualità che includa la diafonia (crosstalk) da nucleo a nucleo e una tecnologia per l'ispezione ad alta velocità.

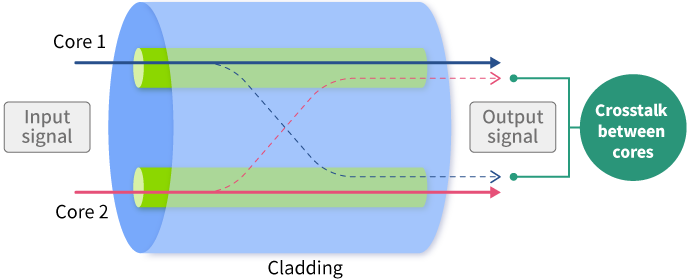

Il fenomeno della diafonia (crosstalk) descrive l'effetto indesiderato del passaggio di luce da un core ad un altro della stessa fibra

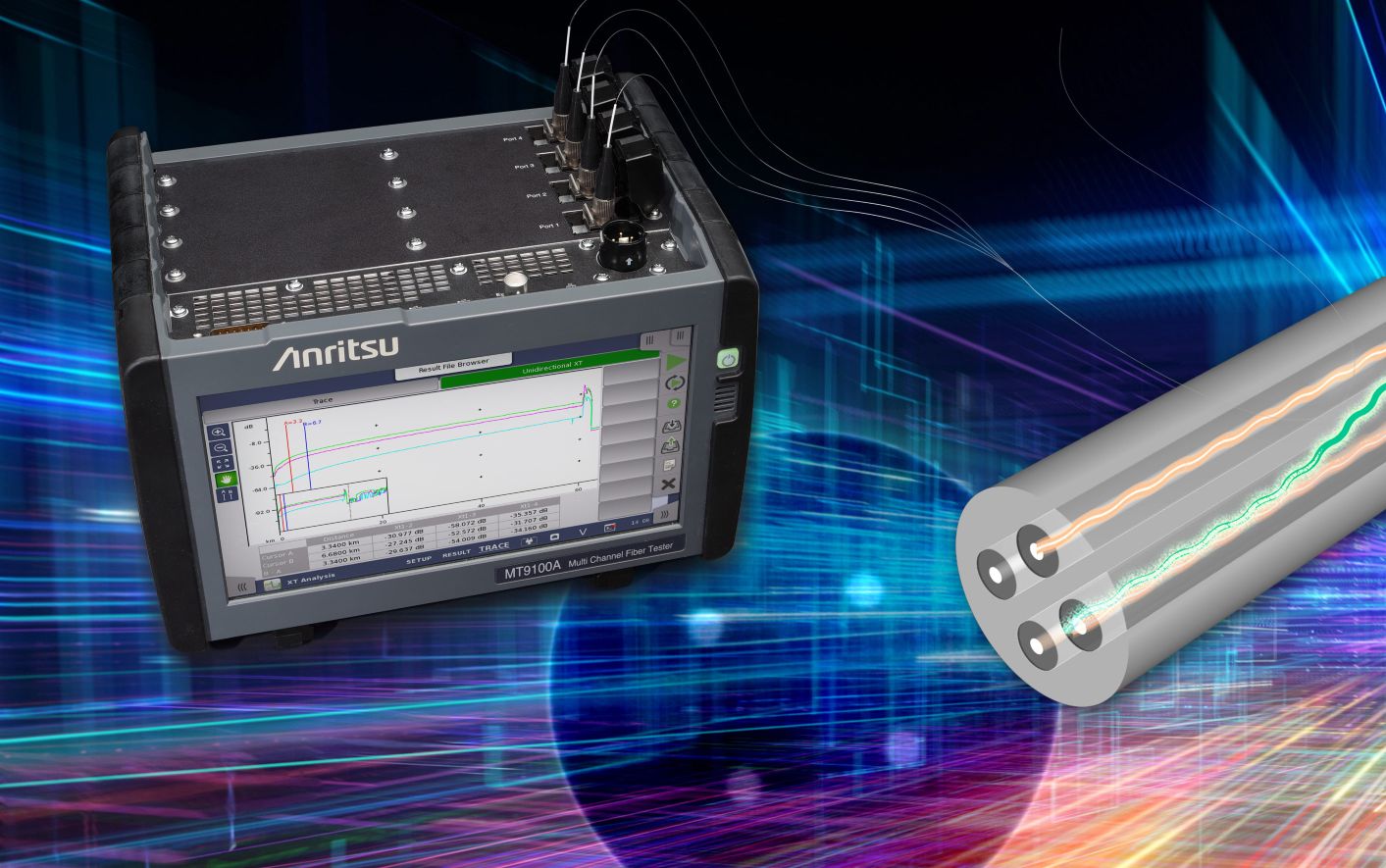

Il tester Anritsu MT9100A è dotato di un meccanismo unico che sincronizza il funzionamento di quattro canali OTDR. Progettato principalmente per applicazioni di ricerca e sviluppo e collaudo in produzione di fibre multicore, offre le seguenti tre caratteristiche chiave:

• Misurazione della distribuzione del crosstalk da nucleo a nucleo: lo strumento è in grado di misurare e visualizzare il crosstalk da nucleo a nucleo come distribuzione spaziale lungo la lunghezza della fibra. Visualizzando le aree in cui il crosstalk aumenta localmente e l'entità dell'aumento del crosstalk in una data sezione, contribuisce a ottimizzare le condizioni di installazione della fibra.
• Maggiore praticità grazie alla misurazione su un'unica estremità: consente la misurazione su un'unica estremità della fibra multicore. Ciò elimina la necessità di posizionare gli operatori su entrambe le estremità durante i test sul campo in cui le estremità della fibra sono distanti tra loro, riducendo significativamente i tempi e la manodopera durante l'installazione e il funzionamento.
• Maggiore produttività per le fibre multicore: consente la misurazione simultanea della perdita di trasmissione, della perdita di ritorno e del crosstalk da nucleo a nucleo – parametri essenziali per la valutazione della qualità delle fibre multicore – o fino a quattro nuclei senza ricollegamenti. Ciò consente un'ispezione più rapida rispetto al metodo convenzionale di valutazione del crosstalk.
