Palitronica, azienda canadese nata da anni di ricerca accademica e industriale sulla sicurezza dell’hardware ha sviluppato la piattaforma Anvil Checkpoint, una soluzione che mira a trasformare radicalmente l’approccio al test delle schede elettroniche, mettendo al centro non la fiducia nella supply chain, ma la verifica basata su evidenze fisiche misurabili.

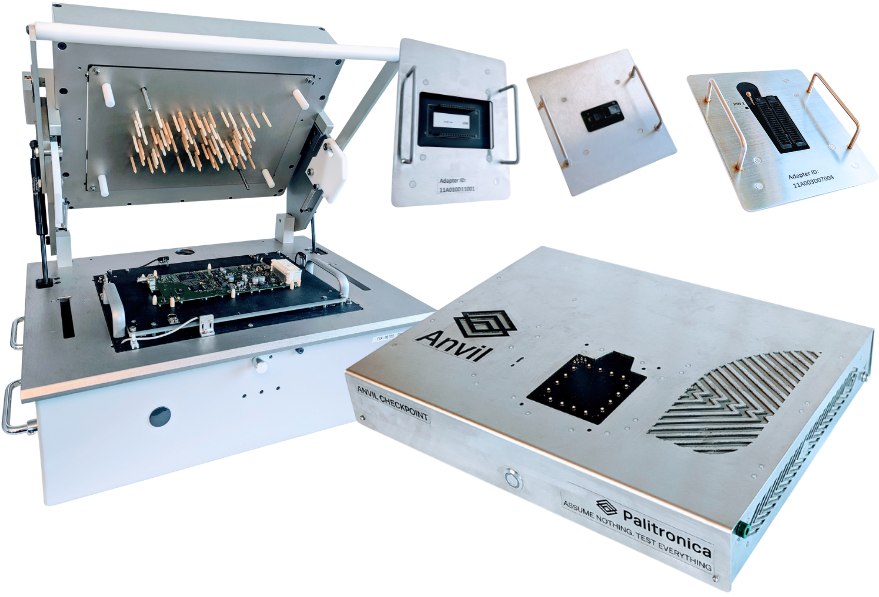

Il PCB viene stimolato tramite l'iniezione di segnali RF, i cui echi vengono confrontati con quella di usa scheda campione, per determinare se la scheda in esame sia stata assemblata correttamente oppure no.
Oltre il test tradizionale: osservare la scheda come un sistema fisico
L’idea alla base della piattaforma Anvil di Palitronica è sorprendentemente intuitiva: una scheda elettronica non è soltanto un insieme di componenti funzionali, ma anche un oggetto fisico complesso, con proprietà elettromagnetiche uniche. Ogni percorso di rame, ogni saldatura, ogni materiale e ogni componente contribuiscono alla sua risposta fisica quando sottoposta a determinati stimoli. Se qualcosa cambia — un componente sostituito, un difetto di montaggio, una modifica involontaria nella linea — anche la risposta fisica cambia.
Anvil sfrutta proprio questo principio: la piattaforma esegue test totalmente in modalità “black-box”, senza bisogno di schemi elettrici, firmware o informazioni proprietarie.

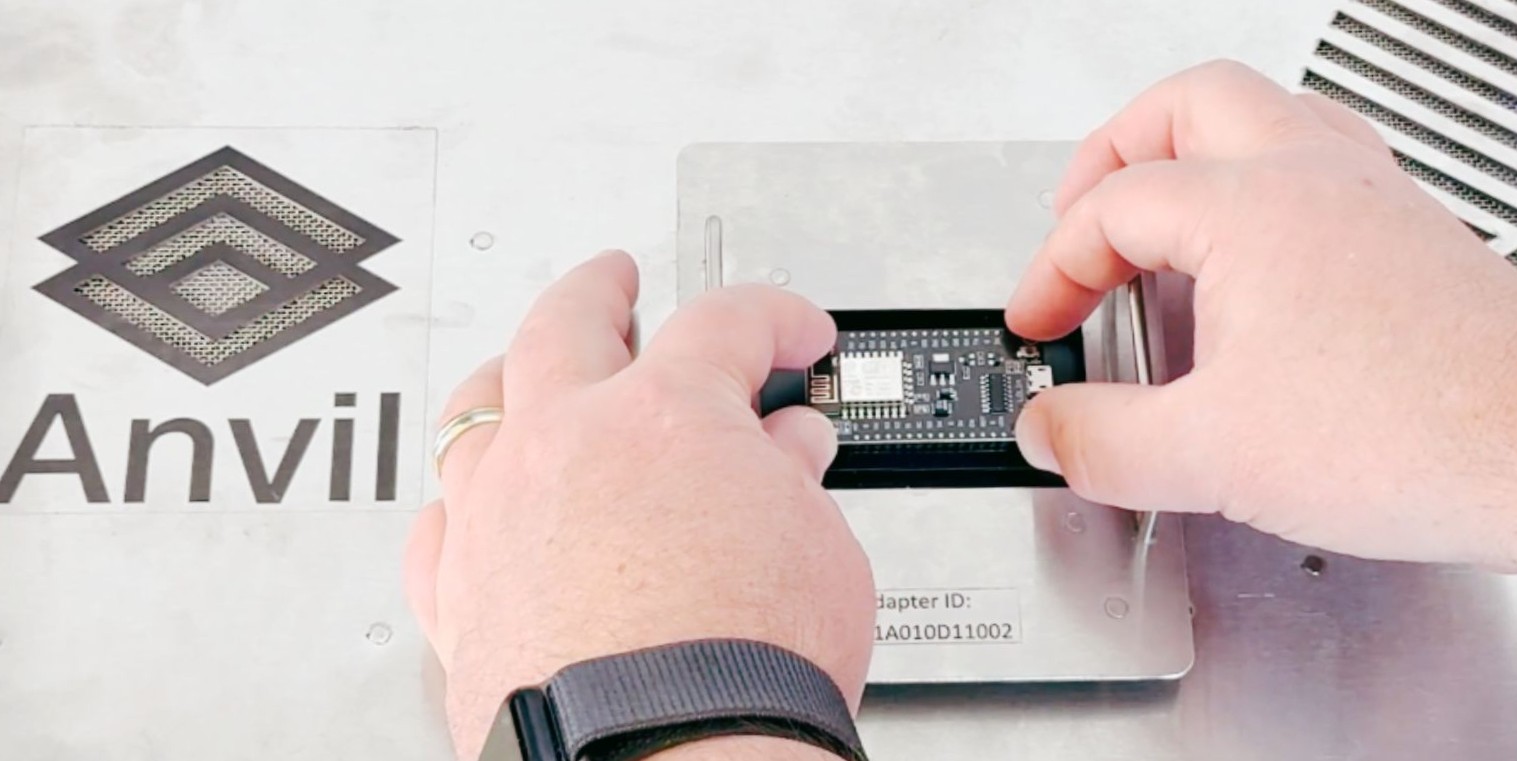

Tramite un adattatore, la scheda in esame viene stimolata con dei segnali RF a bassa potenza, per poi analizzarne la risposta e confrontarla con quella attesa ricavata da una scheda campione
La scheda viene stimolata attraverso segnali a radiofrequenza calibrati, e gli echi risultanti vengono acquisiti come una sorta di “impronta elettromagnetica”. Ogni scheda buona — il cosiddetto golden sample — diventa un riferimento con cui confrontare gli esemplari successivi. La minima variazione rispetto al comportamento previsto viene evidenziata, anche quando non è riconducibile a un difetto predefinito o noto.
Questo approccio consente di rivelare fenomeni che spesso sfuggono ai collaudi classici: componenti contraffatti, componenti passivi sostituiti con equivalenti inferiori, saldature imperfette, rimozioni o aggiunte non documentate, oppure discrepanze fra lotti o revisioni di PCB non ben controllate. In altre parole, Anvil non cerca un difetto specifico: cerca qualsiasi differenza significativa rispetto al modello di riferimento, che sia essa un’anomalia funzionale o solo fisica.
Un sistema flessibile che accompagna la produzione
Dal punto di vista operativo, Anvil può essere integrato in diverse fasi della produzione: controllo in ingresso dei componenti e degli assiemi, test in linea, verifiche di fine linea e persino controlli successivi in fasi di assemblaggio avanzato. La flessibilità deriva dal fatto che il sistema non richiede fixture complesse o programmi di test personalizzati: quando cambia una revisione di scheda, è sufficiente acquisire un nuovo profilo golden.
Questa metodologia risulta particolarmente utile in ambienti dove convivono molte varianti dello stesso prodotto o dove il mix produttivo cambia rapidamente. Inoltre, essendo un test che non richiede la rivelazione di proprietà intellettuale, permette di controllare fornitori esterni senza esporre schemi, firmware o documentazione sensibile.
Cosa “vede” davvero Anvil
Al cuore del sistema c’è un’analisi RF in banda larga progettata per ottenere la massima sensibilità ai cambiamenti strutturali della scheda. Il principio di funzionamento è simile a quello di una misura di scattering: un segnale elettromagnetico viene iniettato nel circuito attraverso punti di contatto o interfacce standard, e la risposta in frequenza — l’insieme di riflessioni, attenuazioni, fasi e risonanze — viene misurata e campionata.
La risposta RF di una scheda è il risultato combinato di impedenze distribuite, lunghezze dei tracciati, qualità delle saldature, componenti attivi e passivi, capacità parassite, induttanze, e perfino caratteristiche del substrato. Non esiste una singola grandezza a essere misurata, ma un insieme articolato di segnali.
Anvil funziona analogamente all'analisi dell'eco in una grotta
L’analisi inizia con l’acquisizione di decine o centinaia di migliaia di punti spettrali, cioè un “profilo ad alta definizione” della scheda. A questo punto intervengono modelli di machine learning ottimizzati per riconoscere deviazioni statisticamente rilevanti rispetto al golden sample.
È importante sottolineare che il sistema non cerca firme specifiche né ricostruisce la funzione della scheda: opera in maniera simile a un controllo distributivo ad alta sensibilità, più vicino a una firma biometrica che a un test elettrico classico. Ecco perché è in grado di rilevare fenomeni non previsti in fase di progettazione del collaudo: la sicurezza del sistema non deriva dall’esaustività dei test programmati, ma dalla sensibilità del metodo fisico.
Un nuovo equilibrio tra qualità, sicurezza e produzione
Per chi opera nella misura e nel collaudo, la proposta di Palitronica rappresenta un cambio di prospettiva: dal test costruito attorno a modelli funzionali o parametri elettrici, a un test basato su proprietà fisiche intrinseche. Non sostituisce completamente il test in-circuit o il collaudo funzionale, ma aggiunge un livello di osservazione prima precluso: la capacità di intercettare variazioni non intenzionali e non evidenti, e farlo in modo rapido, non invasivo e ripetibile.
In un’epoca in cui supply chain e continuità produttiva sono sempre più esposte a rischi di qualità e di sicurezza, strumenti come Anvil permettono alle aziende di mantenere controllo e trasparenza senza rallentare il ciclo produttivo. La capacità di verificare che una scheda “sia davvero quella giusta”, e non solo che “funzioni”, è una differenza che sempre più OEM considerano cruciale.
