Negli ultimi anni, i simulatori di rete elettrica AC si sono evoluti da strumenti di laboratorio a piattaforme fondamentali per la validazione dell’elettronica di potenza.

Il motivo? La crescente necessità di testare dispositivi in condizioni di rete reali ma controllate, come quelle richieste da inverter, caricabatterie, sistemi di accumulo o fonti rinnovabili.

I grid simulator operano nei quattro quadranti, offrendo la possibilità di fornire e assorbire potenza, generare forme d’onda distorte, simulare transitori rapidi, cadute di tensione, carichi squilibrati e molto altro.

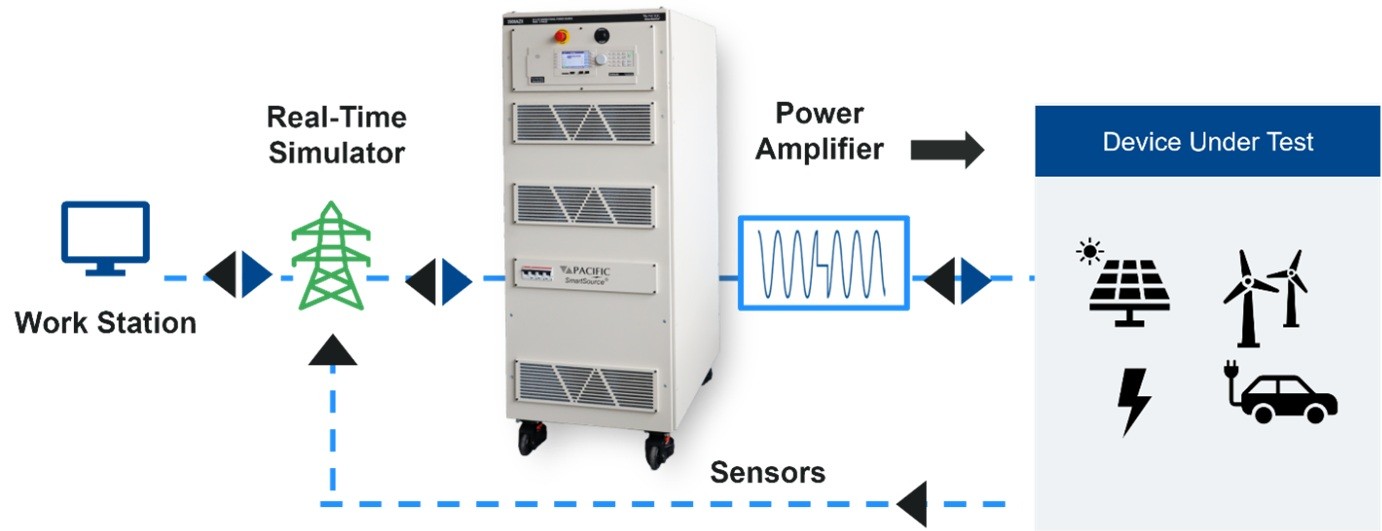

Inoltre, i grid simulator Pacific Power Source della serie AZX e GSZ sono dotati della fondamentale interfaccia PHIL (Power Hardware-in-the-Loop), per le applicazioni di simulazione della rete in tempo reale.

Grazie all’interfaccia PHIL, (un set di ingressi e uscite analogiche ad alta velocità con tempi di risposta estremamente rapidi), i simulatori di rete elettrica serie AZX e GSZ possono cambiare rapidamente frequenza, tensione, corrente e forma d'onda, (simulando anche transitori veloci), e i segnali di tensione e corrente generati vengono restituiti al sistema di simulazione in tempo reale. In questo modo è possibile eseguire test estremamente realistici ed è possibile ripeterli in condizioni controllate.

I grid simulator di Pacific Power Source sono dotati anche di I/O analogico e digitale, che permette di integrarli in sistemi di test automatici anche molto articolati. L'utente può assegnare macro di comando o impostare parametri ai pin I/O analogici o digitali secondo necessità. Ciò fornisce un livello unico di personalizzazione per realizzare sofisticate stazioni di prova.

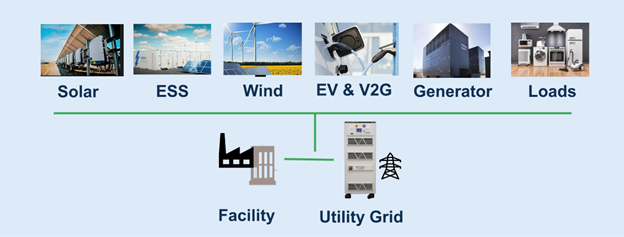

Ecco alcuni esempi applicativi concreti:

• Anti-islanding testing: simulazione di condizioni di distacco non intenzionale dalla rete, per verificare la capacità del dispositivo di rilevare e reagire correttamente (UL 1741SA, IEEE 1571.1, IEC 62116)
• Circuit emulation: emulazione di impedenze complesse o sottostazioni per validare il comportamento dei dispositivi in ambienti elettrici critici
• Simulazione di Sorgenti e Carichi AC/DC per sistemi energetici rinnovabili collegati alla rete
• Test di inverter solari fotovoltaici collegati alla rete mediante simulazione di rete
• Test dei sistemi di accumulo di energia e V2G, V2L e V2X

Tra le caratteristiche distintive di queste soluzioni si segnale la capacità di gestire potenze fino al livello dei MVA, le frequenze di commutazione elevate, la capacità di generazione di segnali distorti con contenuto armonico programmabile e la possibilità di effettuare test di resilienza su reti distribuite.

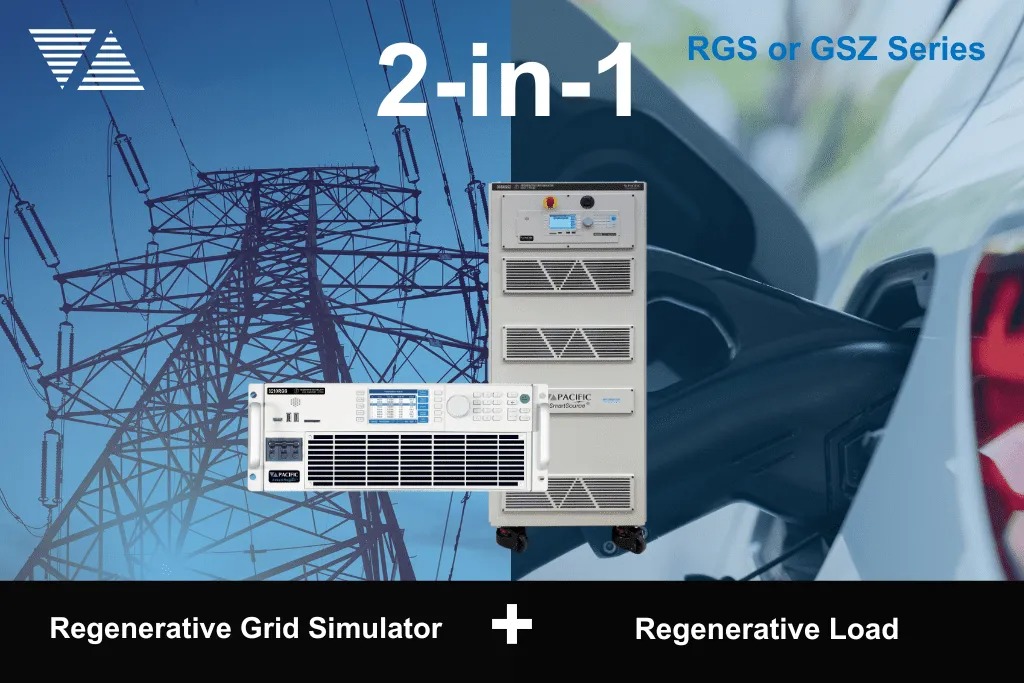

Principali caratteristiche dei simulatori di rete e sorgenti e quattro quadranti rigenerative serie RGS & GSZ Series:

• Progettati per test su dispositivi grid-tied: inverter fotovoltaici, sistemi ESS, EV chargers, microgrid.
• Uscite AC, DC e AC+DC con alta flessibilità di configurazione.
• Potenza: da 12 kW fino a 756 kW (GSZ fino a 1,1 MW in parallelo).
• Gamma tensione: RGS → 0–350 VAC L-N / 0–606 VAC L-L, ±500 VDC; GSZ → 0–480 VAC L-N / 0–830 VAC L-L, 0–680 VDC.
• Frequenza: 15–200 Hz.
• Supporto per funzionalità PHiL, opzione carico, armoniche e interarmoniche.
• Ideali per test di conformità a IEEE 1547, UL 1741, IEC 61000 ecc.
• I grid simulator della serie RGS di caratterizzano per l’alta densità di potenza, 21kVA in uno chassis 19” alto appena 4U

Scopri tutte le caratteristiche dei simulatori di rete rigenerativi Serie RGS

Scopri tutte le caratteristiche delle sorgenti rigenerative a 4 quadranti Serie GSZ

Principali caratteristiche dei simulatori di rete ad alte potenza rigenerativi serie AZX Series:

• Modulari e scalabili: potenze da 30, 45, 55 kW per cabinet, fino a 1,1 MW totali con 20 sistemi da 55kW in parallelo.
• Tensione fino a 0–480 VAC L-N / 0–830 VAC L-L, DC: fino a 680 V.
• Frequenza: 15–1000 Hz (utilizzabile da 1Hz a 10 kHz abilitando la funzione Extended Frequency Range).
• 3 DSP integrati, PHIL Amplifier Mode, funzione Current Source.
• Ideali per test di potenza elevata, sistemi complessi, collaudi in PHiL, e test normativi complessi.

Scopri tutte le caratteristiche dei simulatori di rete rigenerativi ad alta potenza Serie AZX

Per maggiori informazioni è possibile consultare il sito o contattare i tecnici di Gould G.N. Sistemi all'indirizzo Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo..
