Il marchio Zimmer è sinonimo di wattmetri di precisione e recentemente la casa tedesca ha rilanciato proponendo il frutto della sua continua attività di ricerca e sviluppo in questo settore: il nuovo wattmetro di precisione multicanale LMG670.

Si tratta di uno strumento sviluppato per risolvere uno dei classici dilemmi che il progettista di sistemi di potenza elettronici moderni deve affrontare: tenere sotto controllo l'intero spettro di frequenze e armoniche oppure concentrare l'analisi su una specifica porzione dello spettro?

Con il nuovo strumento Zimmer LMG670 e la sua innovativa architettura interna DualPath, il progettista non è più di fronte al dilemma: metto il filtro? non lo metto?. Non bisogna più scegliere per ottimizzare il proprio progetto. Lo strumento ci aiuta eseguendo simultaneamente le misure che servono, senza compromessi.

Il wattmetro analizzatore di potenza Zimmer LMG670 è uno strumento multifunzione e multicanale.

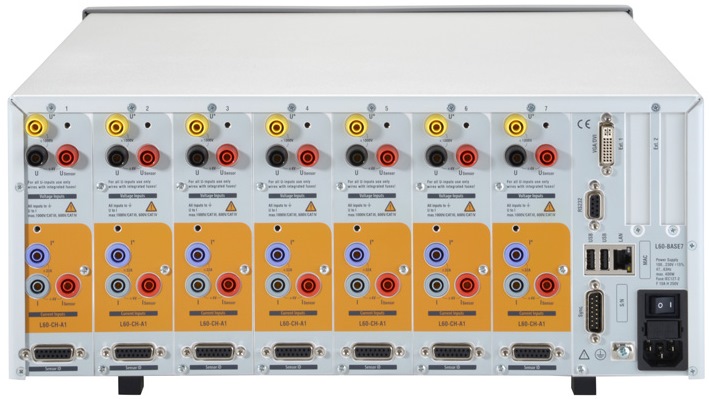

Pur in un formato compatto, ospita fino a 7 canali di misura di potenza (oppure 6 canali e 1 scheda per I/O supplementari) con la quale si possono eseguire misure con gamme da 500 µA a 32 A / da 3 mV a 1000 V.

La larghezza di banda analogica si estende dalla continua fino a 10 MHz con campionamento continuao a 18 bit e tempo di ciclo inferiore a 30 ms e un disallineamento temporale massimo tra le misure di corrente e tensione garantito inferiore a 3 ns, che permette di misurare accuratamente anche i più piccoli valori di fattore di potenza e le componenti ad alta frequenza.

L'innovativa architettura interna Dual Path consente di misurare simultaneamente le componenti a banda stretta e a banda larga, ad esempio per valutare i componenti fondamentali e il rumore a banda larga.

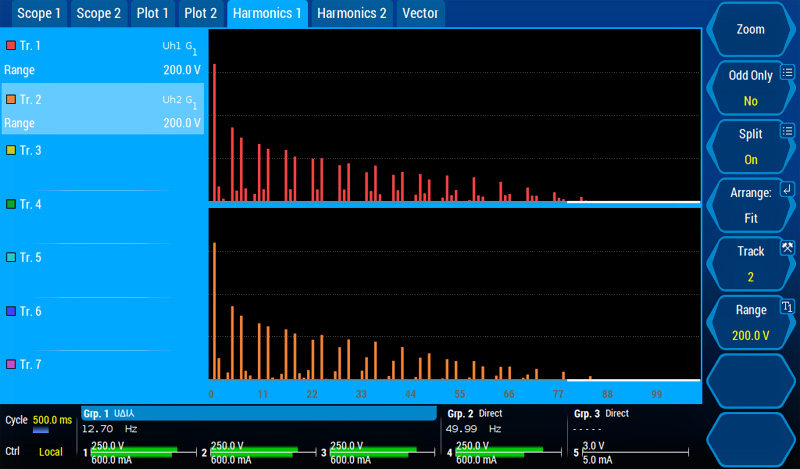

Le armoniche e interarmoniche sono rilevabili fino al 2.000° ordine secondo quanto previsto dalle norme EN61000-4-7, mentre gli ingressi universali per tachimetri e misuratori di coppia consentono di caratterizzare il comportamento energetico di un sistema di azionamento e controllo del moto.

L'interfaccia utente sfrutta l'ampio touchscreen a colori integrato, che può essere collegato all'esterno sia direttamente mediante le interfacce video DVI/VGA, sia tramite i collegamenti verso il PC via USB 2.0, Gbit Ethernet e RS-232.
