Siglent ha presentato il nuovo modello della sua famiglia di oscilloscopi SDS7000A con una larghezza di banda di 6 GHz.

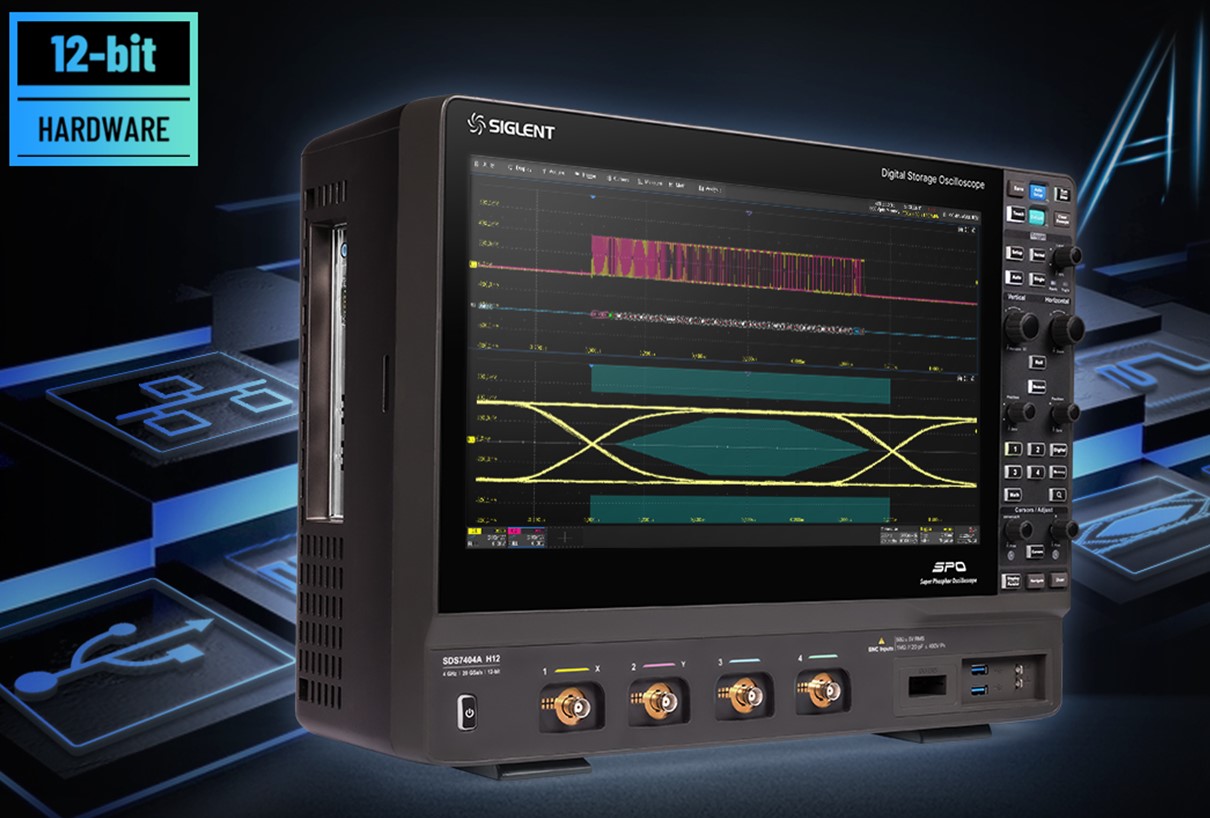

Il nuovo modello SDS7604A è un oscilloscopio ad alta risoluzione con un ADC a 12 bit e una profondità di memoria fino a 1 Gpt. Questo modello avanzato amplia il portafoglio di oscilloscopi digitali ad alte prestazioni di Siglent, aggiungendo potenti funzioni come il test di conformità ai protocolli MIPI D-PHY e DDR.
L'oscilloscopio SDS7604A offre un'ottima integrità del segnale grazie alla combinazione di basso rumore, elevata precisione del guadagno DC ed eccellente isolamento dei canali. Con livelli di rumore fino a 300 µVrms a 6 GHz di larghezza di banda, la famiglia di oscilloscopi SDS7000A garantisce misure precise anche in applicazioni di analisi dei segnali complesse.
L'accuratezza del guadagno in continua raggiunge l'1,5% per le portate più basse e lo 0,5% per le portate di 5 mV/div o superiori. L'isolamento canale-canale viene mantenuto fino a 60 dB, migliorando la fedeltà del segnale.

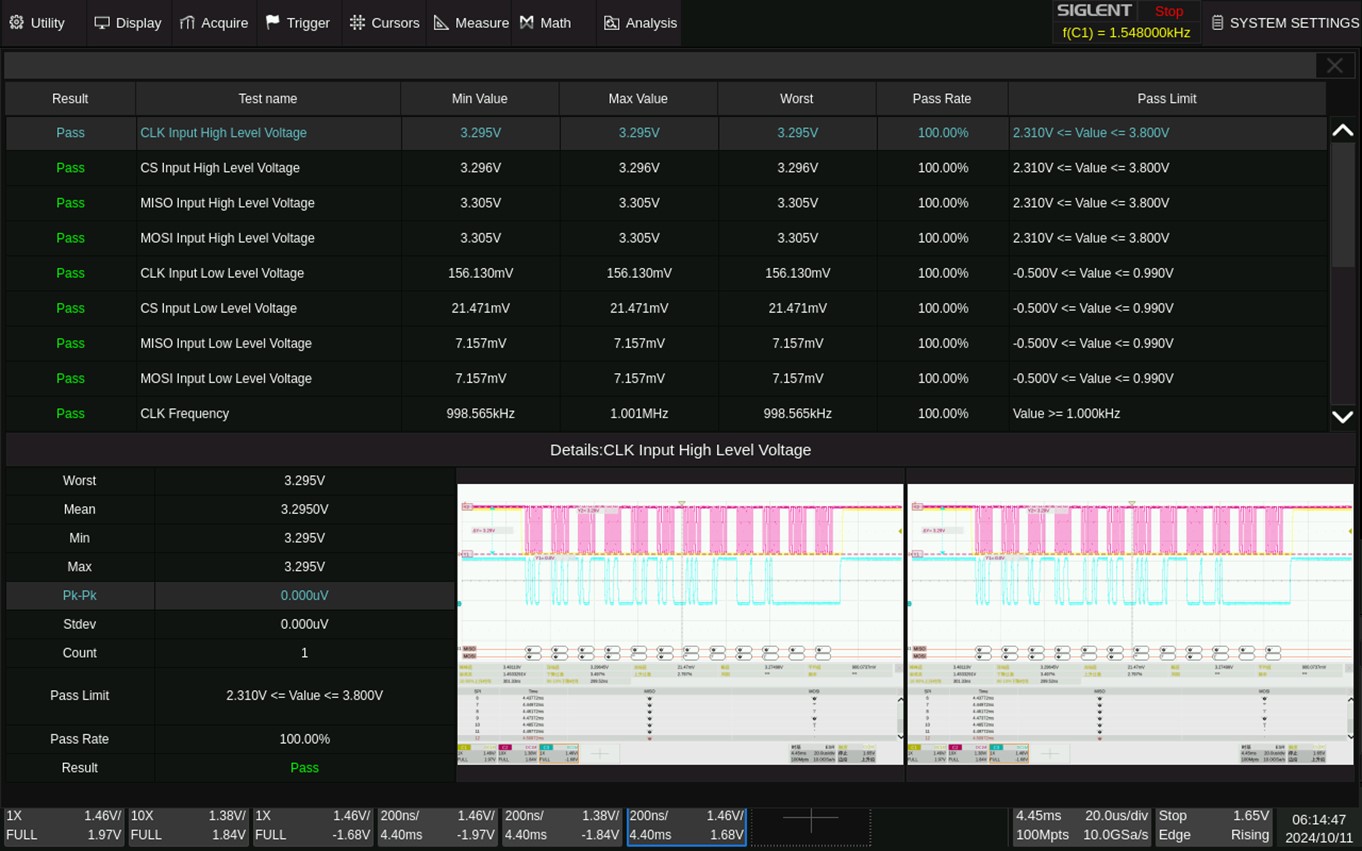

Analisi di segnali e protocolli dei bus serialiGli oscilloscopi sono essenziali per l'analisi dei protocolli seriali, in quanto consentono la cattura e la visualizzazione precisa e in tempo reale dei segnali fisici e logici sui bus seriali. Grazie a funzioni di trigger avanzate, è possibile isolare, decodificare e trasformare in contenuti leggibili specifici segmenti di dati per un'analisi dettagliata del protocollo.
Nella ricerca dei guasti, gli oscilloscopi possono identificare le anomalie del segnale, analizzare il rumore, valutare l'integrità del segnale e fornire indicazioni per l'ottimizzazione delle prestazioni, contribuendo a garantire una comunicazione seriale accurata e affidabile. Gli strumenti Siglent per l'analisi automatizzata dei protocolli seriali semplificano questo processo con un solo pulsante, riducendo la complessità e abbassando la soglia di competenza per rendere i test più rapidi ed efficienti.
La famiglia di oscilloscopi SDS7000A supporta un'ampia gamma di test di conformità dei protocolli, tra cui MIPI D-PHY, DDR2, Ethernet industriale, Automotive Ethernet e USB 2.0. Queste potenti funzionalità di test di conformità consentono ai progettisti di eseguire valutazioni approfondite delle prestazioni elettriche e funzionali prima della produzione di massa, garantendo la qualità e l'affidabilità del prodotto.
L'oscilloscopio SDS7604A configura automaticamente le impostazioni per ogni test, visualizza risultati dettagliati e genera rapporti in formato HTML o XML completi per una facile documentazione e revisione.
