µModule ADAQ23875 di Analog DevicesAnalog Devices ha presentato un nuovo micromodulo dedicato all'acquisizione dati di precisione a 16 bit con frequenza di campionamento massima di 15 Msps.

Il dispositivo µModule è un sottosistema di acquisizione dati completo che facilita notevolmente la realizzazione di sistemi per la digitalizzazione di segnali con transitori veloci nelle applicazioni di analisi dei flussi di potenza nei sistemi elettrici o per il controllo digitale a bassa latenza, ad esempio in sistemi di collaudo HIL (Hardware in the Loop) o in unità di alimentazione e misura (SMU).

Il nuovo ADAQ23875 esternamente si presenta come un comune circuito integrato in contenitore BGA, mentre al suo interno cela diversi chip e componenti passivi, tra cui i condensatori di bypass dell'alimentazione.

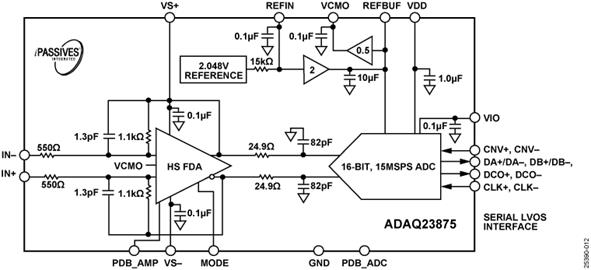

Schema a blocchi del micromodulo ADAQ23875 di Analog Devices

Il micromodulo integra il circuito di condizionamento del segnale, una funzione molto critica per l'acquisizione dati di precisione quando si deve cambiare la scala dei livelli di segnale provenienti dai sensori e tipicamente consente di ridurre di un fattore 4 lo spazio richiesto da un sistema di acquisizione dati completo rispetto alla sua realizzazione con equivalenti componenti discreti.
