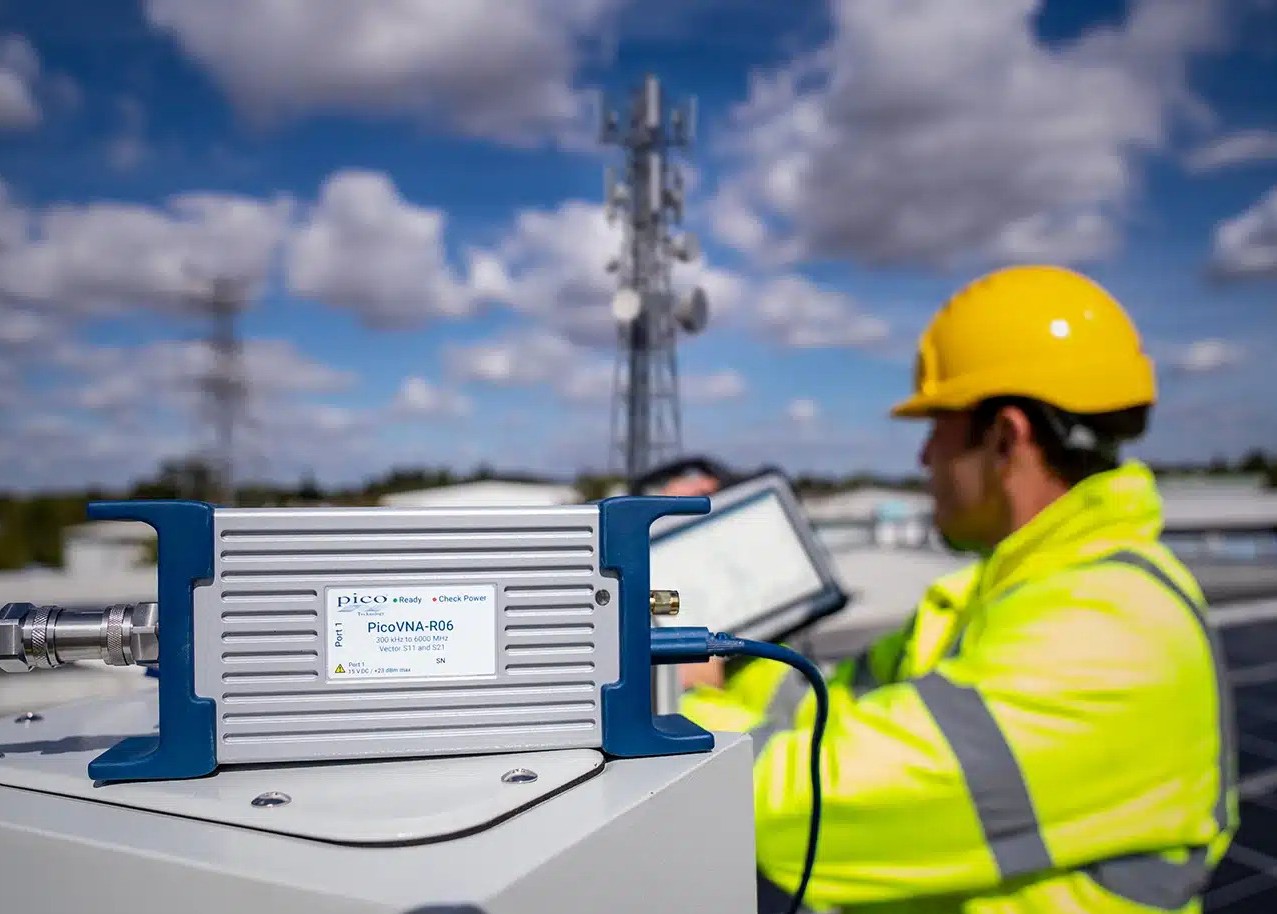

L'analizzatore di reti vettoriali e riflettometro portatile PicoVNA-R di Pico Technology offre una copertura da 300 kHz a 6 GHz ed è uno strumento pensato per caratterizzare antenne, cavi e componenti passivi direttamente nel luogo di installazione.

L'analizzatore permette di misurare modulo e fase dei parametri S11 e S21 attraverso porte di test con connettore Type N femmina, ha la funzione di riflettometria nel dominio del tempo integrata ed è alimentato e controllato tramite un unico cavo USB-C collegabile a un computer portatile o a un tablet.

Lo strumento misura il parametro S11 in meno di 100 µs per punto di frequenza: una scansione di 201 punti si completa in 20,2 ms, tempo sufficiente a osservare in tempo reale la variazione della risposta durante una regolazione.

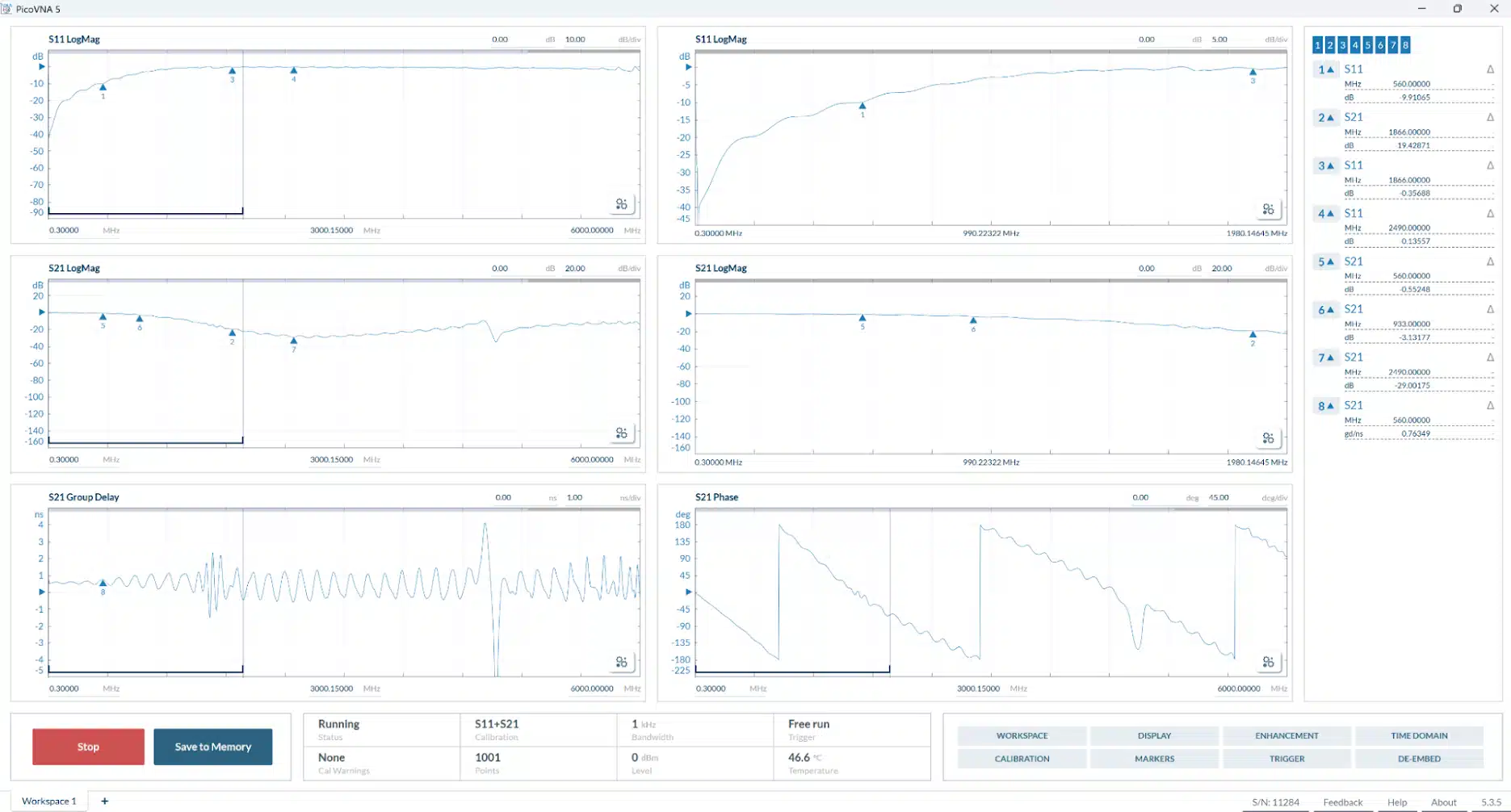

Misure di modulo e fase dei parametri S11 e S21 con l'analizzatore di reti PicoVNA-R

Il rumore di traccia dichiarato scende fino a 0,008 dB RMS tipici, un valore che consente di risolvere piccole variazioni di perdita di inserzione e di ripple in banda passante.

Per facilitare l'esecuzione di misure fuori dal laboratorio, dove la temperatura varia di continuo e con essa i termini di errore del setup, lo strumento integra un calibratore elettronico a bordo. Il modulo interno misura e memorizza i dati di calibrazione e, dopo l'accensione, li ripristina in condizioni analoghe ricaratterizzando lo strumento in pochi secondi.

La calibrazione può essere eseguita con il modulo E-Cal USB di Pico, caratterizzato rispetto a standard riferibili e specificato fino a 8,5 GHz, oppure con i kit SOLT manuali della stessa azienda, forniti con dati di calibrazione associati al numero di serie per i sistemi qualità che richiedono standard noti e riferibili. Sono previsti più metodi di calibrazione.

La stabilità in temperatura è specificata in 0,03 dB/°C sotto i 4 GHz e 0,05 dB/°C tra 4 e 6 GHz. Lo strumento è alloggiato in una custodia con grado di protezione IP66, ha dimensioni di 187 x 81 x 41 mm e pesa meno di mezzo chilo.

Il controllo dello strumento è affidato al software PicoVNA 5, disponibile per Windows, macOS, Linux e Raspberry Pi OS con tutte le funzioni incluse e senza licenza da acquistare.

Il programma offre spazi di lavoro indipendenti, ciascuno con proprie impostazioni, calibrazione e dati, la visualizzazione affiancata dei domini del tempo e della frequenza della stessa misura, con relativa carta di Smith, e una procedura guidata di calibrazione che consente di misurare gli standard nell'ordine preferito, con verifica in tempo reale del corretto collegamento.

Per l'integrazione in sistemi di collaudo automatico sono disponibili un'API autonoma con esempi in C, C++ e Python e un'interfaccia remota tremite comandi SCPI.
