National Instruments ha annunciato un nuovo analizzatore di segnali vettoriali RF, un generatore di segnali vettoriali RF e un telaio PXI Express a 18 slot in grado di realizzare misure RF flessibili molto veloci e facilmente velocizzabili.

I due nuovi strumenti modulari definiti via software, l’analizzatore vettoriale di segnali RF PXIe-5663 e il generatore di segnali vettoriale RF PXIe-5673, vengono utilizzati insieme al cestellio a 18 slot ad elevata ampiezza di banda PXIe-1075.

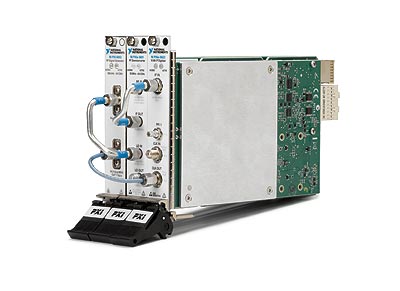

L'analizzatore PXIe-5663 è in grado di effettuare l’analisi dei segnali da 10 MHz a 6,6 GHz con un'ampiezza di banda istantanea di 50 MHz.

Il generatore PXIe-5673 consente di generare segnali da 85 MHz a 6,6 GHz e garantisce un’ampiezza di banda istantanea fino a 100 MHz.

PXIe-1075 è il primo telaio PXI Express doatato di linee PCI Express connesse ad ogni slot, in grado di fornire un’ampiezza di banda fino a 1 GB/s per slot e fino a 4 GB/s totali.

I nuovi strumenti modulari RF sfruttano appieno le elevate prestazioni dei processori multicore, rappresentando la scelta ideale per ambienti di test RF ad alta velocità e wireless automatizzati.

Utilizzando LabVIEW 8.6 per l'esecuzione di algoritmi di misura paralleli sui processori multicore, il nuovo analizzatore di segnale vettoriale RF e il nuovo generatore di segnale vettoriale RF sono in grado di eseguire comuni misure RF a una velocità di gran lunga superiore rispetto agli strumenti tradizionali.

Secondo National Instruments, gli strumenti modulari RF sono in grado di eseguire diverse misure WCDMA a una velocità 20 volte superiore alla strumentazione tradizionale. Grazie alla possibilità di eseguire misure di tipo ACLR (Adjacent-Channel Leakage Ratio) in solo 8 ms, è possibile eseguire la caratterizzazione di dispositivi WCDMA a una velocità fino a 5 volte superiore.

È possibile inoltre utilizzare questi dispositivi per eseguire rapidamente misure comuni.
Ad esempio, una tipica scansione di uno spettro di 50 MHz con risuluzione di 30 kHz impiega meno di 4 ms con un controller NI PXIe-8106, rispetto ai 100 ms o più tipici della strumentazione tradizionale.

Con la diffusione dei nuovi processori multicore, i tempi delle misure RF continuano a diminuire senza bisogno di apportare modifiche alla strumentazione RF o alla programmazione LabVIEW, assicurando pertanto massime prestazioni, maggiore durata del sistema e minore investimento di capitale.

Tramite un’architettura totalmente definita via software, è possibile sviluppare e testare i protocolli wireless semplicemente riconfigurando il software mediante i toolkit specifici di LabVIEW e scrivendo i propri algoritmi di modulazione personalizzati.

National Instruments e i propri Alliance Partner forniscono toolkit basati su LabVIEW per le svariate tecnologie di comunicazione attuali ed emergenti, incluso WiMAX, GPS, WCDMA, GSM, EDGE, trasmissione video, 802.11, Bluetooth, OFDM e MIMO. Inoltre, è possibile integrare strumentazione PXI RF con oltre 1500 moduli PXI, inclusi digitalizzatori ad alta velocità, generatori di segnale e strumenti DC di precisione per soddisfare le proprie esigenze di test.

I nuovi strumenti modulari a 6,6 GHz raggiungono questi nuovi livelli di prestazioni mediante le ultime tecnologie microelettroniche commerciali, come i convertitori DAC e ADC 16 bit impiegati per generare e digitalizzare i segnali per prestazioni dinamiche superiori.

Sfruttando la conversione in frequenza RF diretta, il generatore vettoriale RF NI PXIe-5673 dispone di un’ampiezza di banda RF di 100 MHz. Utilizzando una modalità aggiuntiva di correzione dei difetti, è possibile sfruttare il chip FPGA a bordo scheda per regolare manualmente lo sbilanciamento del guadagno, l'offeset e il disallineamento della modualazione IQ. Ottimizzando questi parametri per una particolare frequenza è possibile ottenere una soppressione della portante e dell’immagine migliore di -85 dBc.

L’analizzatore di segnali vettoriali RF PXIe-5663 offre una banda passante piatta e basso rumore di fase per la misura accurata di segnali modulati. Ad esempio, le tipiche prestazioni EVM per la tecnologia WCDMA sono pari allo 0,8 percento a 2 GHz per oltre 2600 simboli. Inoltre, le tipiche prestazioni EVM per il WiMAX sono pari a -52 dB a 3,8 GHz.

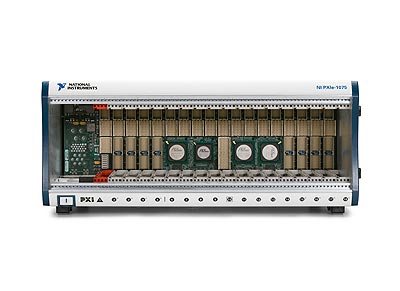

Il telaio a 18 slot PXIe-1075 fornisce otto slot ibridi da utilizzare sia per moduli PXI Express sia per moduli PXI ibridi per ottimizzare il riutilizzo dei moduli PXI esistenti. Progettato per sistemi ad elevate prestazioni, lo chassis PXIe-1075 presenta una temperatura di funzionamento compresa tra 0 e 50 gradi Celsius e offre funzionalità integrate di monitoraggio di sistema quali la gestione dell'alimentazione, dello stato del dissipatore e della temperatura per l'intero telaio.
