Keysight Technologies ha presentato una "Soluzione di Riferimento" economicamente molto conveniente per la creazione di scenari composti da segnali multi-emettitore utilizzati per la simulazione e il collaudo di apparecchiature per guerra elettronica (EW).

La Soluzione di Riferimento per la Generazione di Scenari Multi-Emettitore è basata sull'utilizzo contemporaneo di più generatori di segnali agili coerenti UXG N5193A.

Composta dai potenti generatori Keysight UXG e dal software Signal Studio N7660B per le generazione di scenari multi-emettitore, questa soluzione di riferimento sviluppata dall'azienda americana permette ai progettisti di simulare rapidamente e accuratamente in modo molto realistico le minacce costituite da segnali radar dinamici, ad una frazione del costo rispetto a quanto possibile con altri sistemi di misura tradizionali.

La creazione di segnali realistici che rappresentano scenari multi-emettitore è un’attività complessa e che richiede un approccio flessibile per riprodurre in laboratorio condizioni operativa il più possibile realistiche. È infatti necessario intervallare correttamente molteplici treni di impulsi e identificare, conteggiare e classificare le priorità delle condizioni degli impulsi.

Grazie a una configurazione hardware che può trovare spazio facilmente sul banco di lavoro di un progettista, la Soluzione di Riferimento proposta da Keysight può cambiare frequenza in modo coerente e assestare l’ampiezza dei segnali entro 180 ns, dando la possibilità di simulare migliaia di sorgenti di minaccia che emettono milioni di impulsi al secondo.

La simulazione della cinematica e dell’angolo di arrivo (AoA, Angle of Arrival) dei segnali in un ambiente multi-emettitore aggiunge ulteriore complessità alla creazione degli scenari di prova.

Infatti, l'effetto della cinematica sui segnali ricevuti da un apparecchiature in movimento relativo rispetto al bersaglio o alla fonte di minaccia introduce effetti sulla dinamica della potenza dei segnali, frequenze Doppler, e offset di fase e di tempo nelle simulazioni dell’angolo di arrivo.

Per effettuare una corretta simulazione dell’angolo di arrivo, la Soluzione di Riferimento offre un sistema di calibrazione su misura in grado di allineare i differenti generatori UXG in tempo, ampiezza e fase.

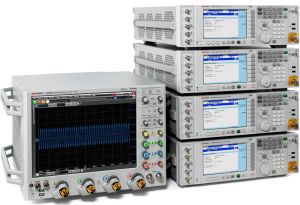

Il sistema di calibrazione è composto dal software di taratura, dal software N7660B Signal Studio e dalla strumentazione hardware avanzata di Keysight: gli analizzatori di reti vettoriali PNA o PNA-X per la calibrazione di ampiezza e fase; gli oscilloscopi serie Infiniium per la calibrazione di tempo, ampiezza e fase; e i sensori di potenza USB serie U2000 per la calibrazione a minor costo della sola ampiezza.

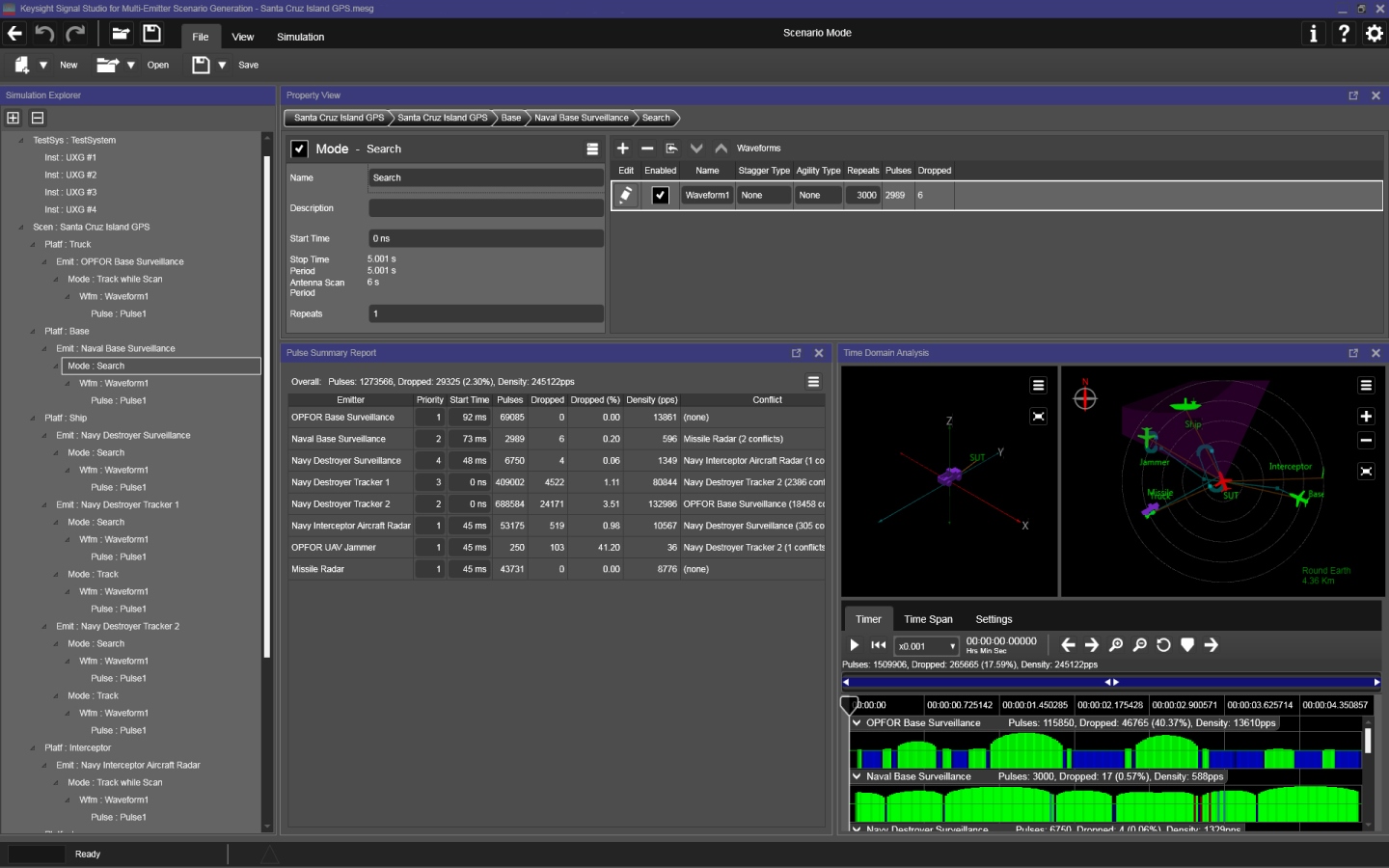

Si possono configurare rapidamente i parametri dei radar come frequenza, ampiezza, scansione dell’antenna, intervallo di ripetizione degli impulsi, larghezza dell’impulso, modulazione dell’impulso attivo e poi interlacciare i segnali di più emettitori radar che rappresentano le minacce tramite l’interfaccia grafica di Signal Studio.

I progettisti dei sistemi di guerra elettronica possono pertanto combinare le emissioni di varie minacce all’interno degli scenari e utilizzare i report sugli impulsi ignorati per ottimizzare la densità degli impulsi e ridurre le collisioni tra impulsi cambiando i tempo di avvio degli emettitori, priorità e intervalli di ripetizione degli impulsi. Inoltre, i parametri legati all’angolo di arrivo e alla cinematica, come l’offset temporale, il livello di potenza, la fase di segnali e le frequenze Doppler tra le porte, possono essere controllati direttamente e configurati in Signal Studio.

Infine, è possibile visualizzare tutti questi parametri con la nuova funzione di analisi nel dominio del tempo che mostra i pattern di scansione delle antenne e il movimento di ogni emettitore e le rispettive piattaforme associate.

Gli scenari multi-emettitore, creati in Signal Studio, possono essere scaricati direttamente in uno o più generatori UXG come elenchi di parole PDW (Pulse Descriptor Word). Inoltre, le parole PDW possono essere calcolate e poi inviate ai generatori UXG via LAN per creare scenari di lunghezza praticamente infinita.

I generatori ad alte prestazioni UXG creano segnali con fase coerente e transizioni di ampiezza rapide entro 180 ns, con risoluzione temporale di 10 ps e una gamma dinamica priva di spurie di -70 dBc.

Il generatore UXG può anche essere usato come affidabile oscillatore locale o come simulatore di minacce scalabile. Le sue funzionalità consentono ai progettisti del settore difesa e aerospazio di generare simulazioni sempre più complesse, che risultano ancora più aderenti alle realtà per aumentare la fiducia nella corretta valutazione delle prestazioni dei sistemi di contromisura elettronica.

"La Soluzione di Riferimento per la Generazione di Scenari Multi-Emettitore offre la possibilità di creare segnali realistici corrispondenti alle minacce che si vogliono riprodurre in diversi stadi del ciclo di progettazione,” afferma Mario Narduzzi, Marketing Manager della divisione Communications Measurement Solutions di Keysight. “I progettisti che lavorano nei laboratori di riprogrammazione o che sviluppano nuove piattaforme saranno in grado di realizzare un sistema di collaudo per guerra elettronica in due mesi anziché nel tipico tempo di approvvigionamento di due anni.”
