Tektronix ha annunciato il nuovo software SignalVu per l'analisi dei segnali vettoriali per la serie di oscilloscopi digitali DPO7000 e DPO/DSA70000 che di fatto trasforma questi strumenti di fascia alta in potenti analizzatori di spettro e analizzatori di segnali a radiofrequenza.

SignalVu combina il motore per l'analisi dei segnali già presente nelll'analizzatore di spettro in tempo reale RSA6100A con le notevoli capacità di trigger della serie di oscilloscopi digitali DPO7000 e DPO/DSA70000 per consentirela valutazione di segnali complessi con banda fino a 20 GHz senza la necessità di ricorrere a un down converter esterno.

Il software Tektronix SignalVu visualizza rapidamente le caratteristiche RF nei domini di frequenza, tempo, fase e potenzaall'interno dell'interfaccia utente dell'oscilloscopio per garantire il meglio di entrambi i mondi: larghezza di banda in tempo reale di altissimo livello e trigger forniti dall'oscilloscopio e un'interfaccia utente semplice per le misurazioni RF.

Meglio l'oscilloscopio o l'analizzatore?

In estrema sintesi, l'oscilloscopio potenziato dal software SignalVu permette di eseguire misure vettoriali complesse sui segnali con una banda più elevata, fino a 20 GHz, al di fuori della portata di un analizzatore di spettro.

Un analizzatore di spettro in tempo reale, invece, consente di eseguire misure con sui segnali con una dinamica più elevata, che sono al di fuori della portata di un oscilloscopio.

Analisi dei segnali a banda larga

Sia nelle comunicazioni terrestri che in quelle satellitari,la richiesta di velocità di trasferimento dei dati sempre più altedeterminano a lora volta la generazione e l'analisi di segnali a banda larga e, sempre più spesso, codificati con modulazioni complesse e tempo varianti.

I segnalidei sistemi più moderni presentano una larghezza di banda in tempo reale o per la trasmissione di informazioni maggiore di 500 MHz e non possono essere demodulati con gli analizzatori di spettro tradizionali.

Gli oscilloscopi Tektronix di fascia alta offrono l'acquisizione in tempo reale dei segnali che possono arrivare fino a 20 GHz. Il software di analisi dei segnali vettoriali SignalVu mostra il comportamento correlato nel tempo di questi segnali e accelera la convalida del design per applicazioni quali radar a banda larga, collegamenti satellitari ad alta velocità di trasmissione o comunicazioni a salto di frequenza.

Integrazione tra oscilloscopio e analizzatore

A differenza delle altre soluzioni concorrenti, come l'analizzatore VSA di Agilent Tecnologies, il software SignalVu eseguito sull'hardware dell'oscilloscopio Tektronix DPO7000 o DPO/DSA70000 garantisce una integrazione molto stretta della funzionalità tra analizzatore di spettro e oscilloscopio digitale. Secondo Tektronix, le soluzioni alternative richiedono il funzionamento nella modalità oscilloscopio o nella modalità analizzatore dei segnali vettoriali e il tentativo di combinare le due modalità può determinare errori di sistema.

SignalVu controlla direttamente tutti i parametri di acquisizione dell'oscilloscopio, quali lunghezza di registrazione, scala verticale e velocità di campionamento.

SignalVu offre inoltre un uso ottimale della memoria; ogni acquisizione è limitata soltanto dalla quantità di memoria presente nell'oscilloscopio.

Ad esempio, il software SignalVu funziona alla perfezione con l'oscilloscopio per consentire agli operatori di utilizzare tutte le straordinarie capacità di trigger di cui dispone. La capacità di eseguire il trigger al verificarsi di eventi di interesse correlati al tempo e all'ampiezza è notevole nella progettazione, nel debug e nella convalida dei sistemi a banda larga.

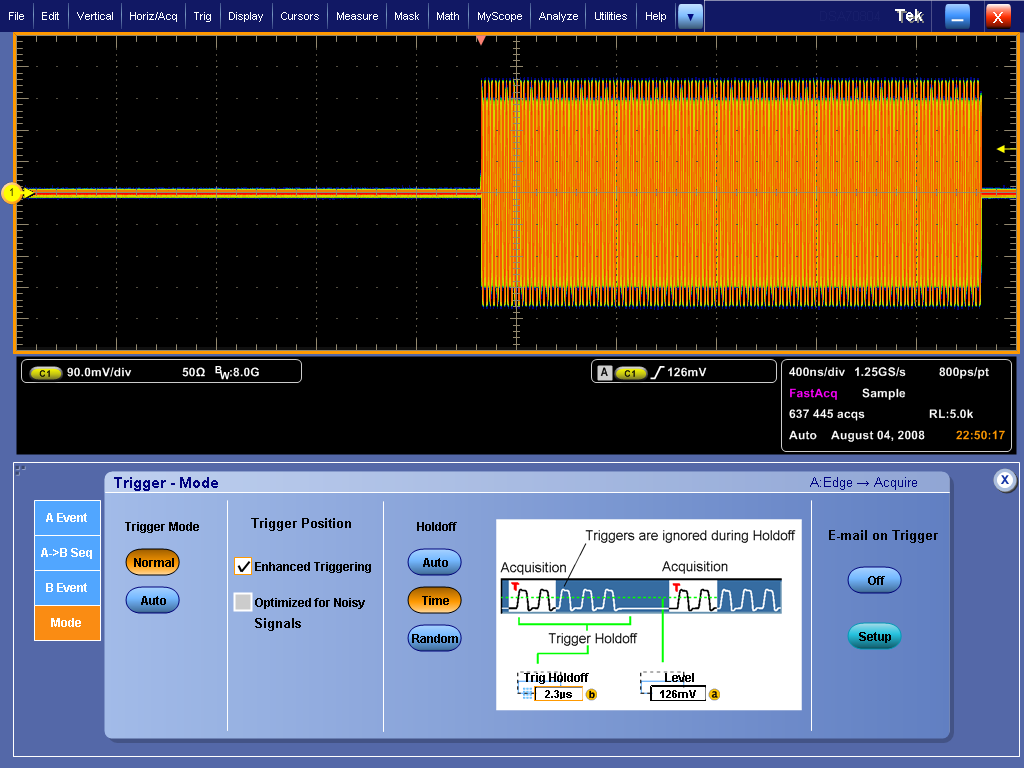

Il sistema di trigger Pinpoint disponibile negli oscilloscopi DPO7000 e DPO/DSA70000 consente di selezionare praticamente tutti i tipi di trigger al verificarsi di eventi trigger sia A che B, indipendentemente dal fatto che si tratti di trigger qualificati di transizione, stato, tempo o logici. Dopo il trigger, SignalVu elabora l'acquisizione per eseguire l'analisi in diversi domini.

Analogamente, la soluzione Tektronix consente l'esecuzione di diverse misurazioni senza la necessità di riacquisire i dati. Tutti i segnali presenti in una acquisizione vengono registrati nella memoria capiente dell'oscilloscopio e possono essere mostrati da SignalVu in uno o più domini di osservazione. È possibile acquisire fino a quattro canali, ciascuno dei quali può essere analizzato in maniera indipendente dal software SignalVu.

Applicazioni radar

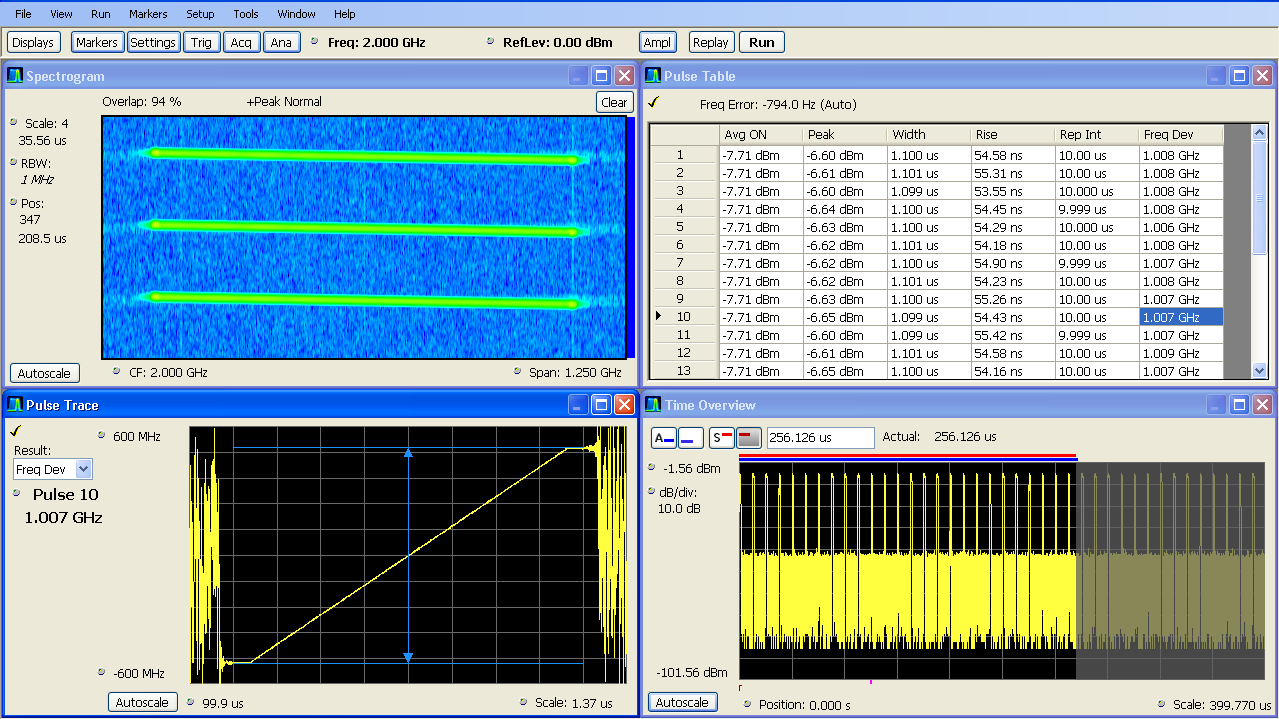

I tecnici che progettano i sistemi radar devono eseguire numerose misurazioni standardsulle forme d'onda a impulsi e Tektronix SignalVu è in grado di effettuare 21 misurazioni automatiche su ogni impulso.

Si tratta di capacità vantaggiose rispetto alle soluzioni alternative che permettono soltanto misurazioni manuali e costringono gli operatori a individuare e contrassegnare i singoli impulsi. Con le misurazioni tradizionali ora prontamente a disposizione, i tecnici possono verificare l'integrità dei set di dati acqusiti prima della post-elaborazione.

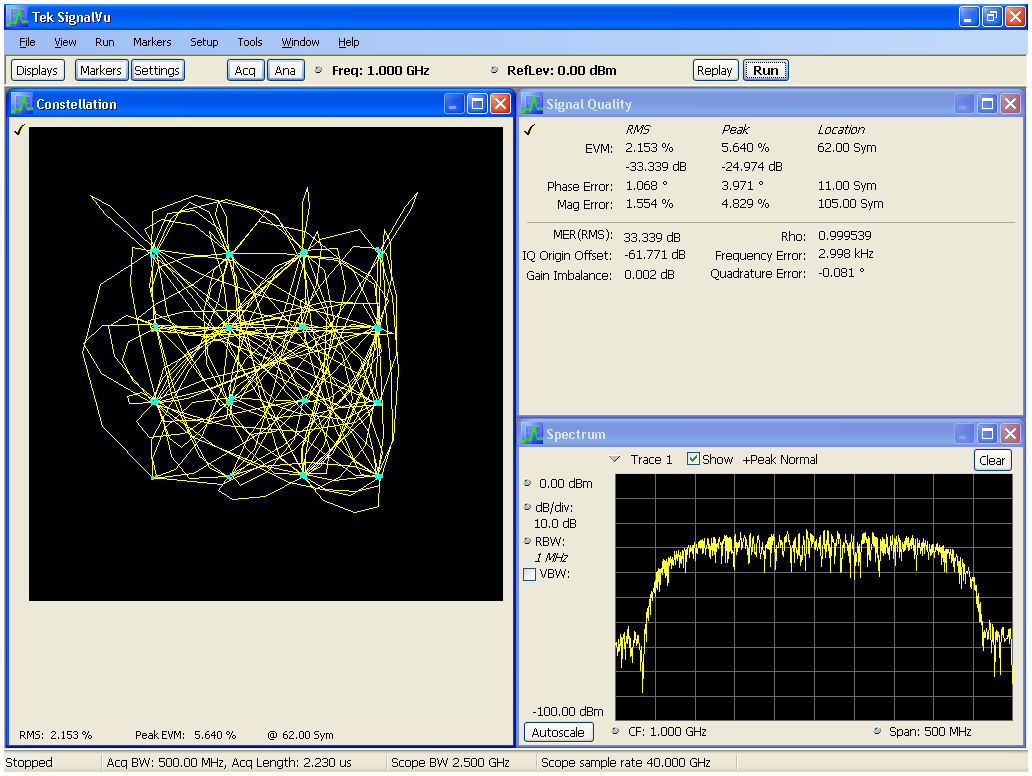

Analisi di modulazione avanzata

Il software per l'analisi dei segnali vettoriali SignalVu si avvale delle stesse capacità di analisi degli analizzatori di spettro in tempo reale serie RSA6100A.

Oltre all'analisi dello spettro, gli spettrogrammi visualizzano le modifiche sia di frequenza che di ampiezza nel tempo. Le misure correlate al tempo possono essere effettuate nei domini di frequenza, fase, ampiezza e modulazione.

Tali funzionalità si rivelano particolarmente utili per l'analisi dei segnali comprendente salto di frequenza, caratteristiche di impulso, commutazione della modulazione, tempo di assestamento, modifiche nella larghezza di banda e segnali intermittenti.

Prezzo e disponibilità

Il software per l'analisi dei segnali vettoriali SignalVu può ora essere ordinato per tutti gli oscilloscopi delle serie DPO7000 e DPO/DSA70000.

Il pacchetto base è SignalVu Essentials, il quale fornisce undici capacità di misura e analisi fondamentali. Il prezzo di vendita al dettaglio di SignalVu Essentials parte da €3.090 per i modelli della serie DPO7000 e da €4.420 per i modelli della serie DPO/DSA700000.

Le capacità aggiuntive di misurazioni automatichesulle modulazioni digitali avanzate e sugli impulsi radar sono disponibili come ulteriori opzioni rispettivamente da € 4.830 e da €5.690.
