Agilent Technologies offre un generatore di segnali a microonde caratterizzato da potenza d’uscita estremamente elevata a capace di superare la barriera di 1 Watt.

L’opzione 521 per il generatore di segnali Agilent PSG E8257D offre una potenza d’uscita specificata tra +24 e +28 dBm su una gamma di frequenze compresa tra 250 MHz a 20 GHz (usabile fino a un limite inferiore di 10 MHz) ed elimina la necessità di utilizzare hardware supplementare come amplificatori, accoppiatori e rilevatori.

Una limitazione comune a praticamente tutti i generatori di segnali a microonde è relativa alla potenza di uscita specificata tipicamente a meno di +25 dBm.

Per applicazioni che richiedono una potenza specificata maggiore di +25 dBm, come il collaudo di amplificatori TWT o il collaudo automatico di varie configurazioni di antenne (dove la perdita di inserzione è elevata a causa dell’istradamento dei segnali e cavi di connessione lunghi), è necessario dispositivi esterni di amplificazione.

L’opzione 521 di PSG elimina la necessita e I costi associati all’hardware supplementare, come amplificatori, accoppiatori e rivelatori..

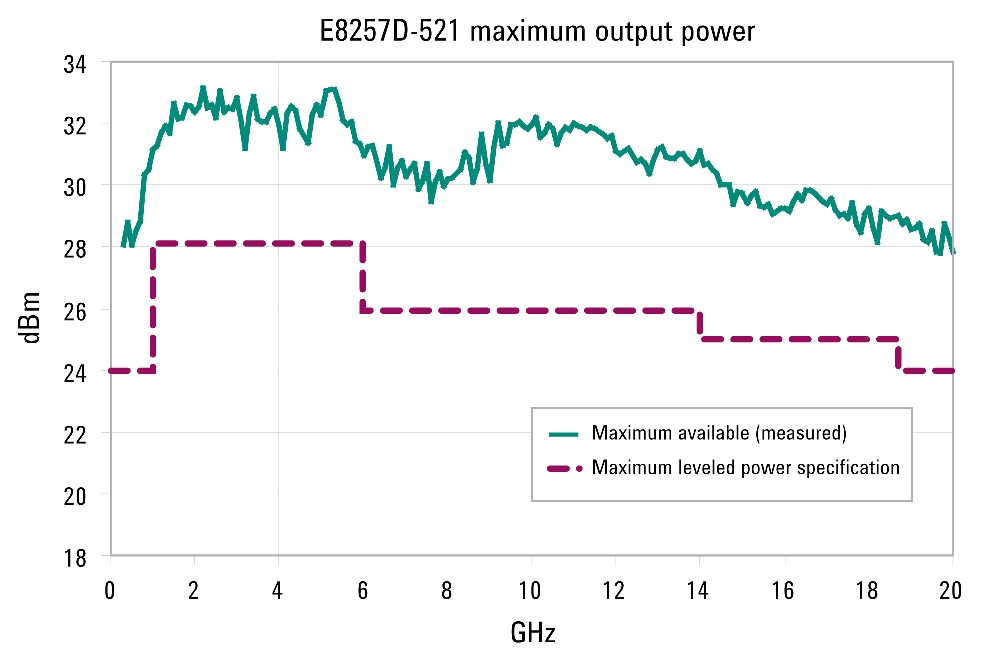

Con una potenza d’uscita tipica non livellata che supera 1 Watt (più di +30 dBm) su una vasta porzione dello spettro di frequenza, gli utilizzatori e le unità in prova possono essere protetti da incidenti causati dall’eccessiva potenza tramite un nuovo limitatore hardware della potenza d’uscita RF regolabile.

In grado di essere impostato tra +15 dBm e +33 dBm all’uscita dello strumento PSG, il limitatore di potenza regolabile funziona con una configurazione di livellamento interno ed esterno.

Per applicazioni con potenza più elevata e gamma di frequenza limitata, l’impostazione massima del limitatore di potenza RF a +33 dBm permette di accedere alla massima potenza d’uscita nel livellata offerta dall’opzione 521.
