Generatore PIRS di MPB per applicazioni EMCLo strumento PIRS (Portable Immunity Radiation System) è un sistema innovativo realizzato da MPB per la generazione di segnali a onda continua CW amplificati e controreazionati, che può essere utilizzato per effettuare test di immunità radiata e per generare segnali con intensità di campo elettrico da 1 V/m a 30 V/m in ambienti schermati, come celle TEM, GTEM, camere anecoiche o semi anecoiche.

Grazie alla sua alimentazione a batteria e alla sua autonomia di 8 ore (in generazione ed amplificazione continuativa), il generatore PIRS può essere utilizzato con estrema facilità in ogni ambiente dove è necessario verificare la compatibilità elettromagnetica, soprattutto 'in situ', per eseguire test di immunità radiata su sistemi ed apparati di grosse dimensioni difficilmente trasportabili all'interno di camere di prova anecoiche o semiancoiche.

Lo strumento sistema PIRS può generare segnali CW da 10 kHz a 3 GHz, con variazioni di ampiezza da un minimo di 3
dBm (0,002 W) fino ad un massimo di 36 dBm (4 W)

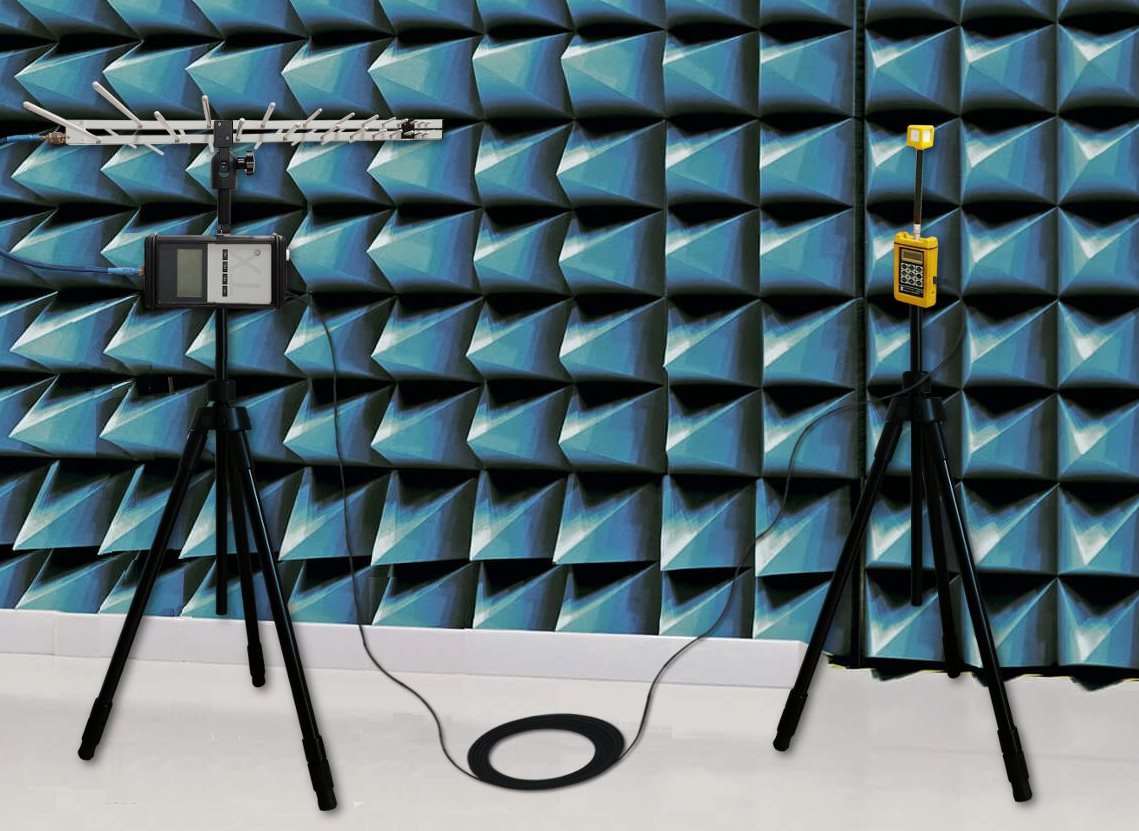

Procedura di taratura in camera semianecoicaDopo aver programmato una lista di frequenze tramite il software di configurazione disponibile per PC, il generatore PIRS (grazie al suo circuito di feedback) è in grado di creare ogni singolo tono in CW, di variarne l’ampiezza fino al raggiungimento del target prefissato dall’operatore, espresso in dBm se si utilizza un sensore di potenza o in V/m se si utilizza un misuratore di campo elettromagnetico a larga banda.

Questa procedura denominata di calibrazione viene effettuata attraverso l’utilizzo di un misuratore di potenza a RF o di un misuratore di campo elettromagnetico a banda larga.

Tra le applicazioni di questo versatile strumento figurano, ad esempio l'utilizzo diretto in camera anecoica con connessione a un'antenna log-periodica, le connessione diretta a una cella di prova TEM/GTEM, oppure ancora il pilotaggio di una bobina di Helmholtz per la verifica dei sensori di campo isotropici.
