Kit didattico Keysight U3851A Keysight Technologies ha pubblicato una nuova serie di materiali didattici dedicati all'insegnamento delle tecniche di progettazione e misura di circuiti a radiofrequenza e microonde che intendono facilitare l'acquisizione delle competenze oggi necessarie per affrontare progetti in ambito wireless e IoT.

I materiali predisposti dalla multinazionale americana trattano l'intero ciclo di progettazione di un circuito a radiofrequenza nella banda di 1,8 GHz assegnata alla direzione downlink di un collegamento 5G NR, dalla definizione delle specifiche alla simulazione, dalla realizzazione di un prototipo fino alla validazione finale.

L'elemento cardine di questa offerta è il courseware Keysight U3851A, un insieme di materiali didattici che contiene un kit per la prototipazione con un modulo ricevitore a 1,8 GHz, le esercitazioni di laboratorio e i compiti da assegnare agli studenti.

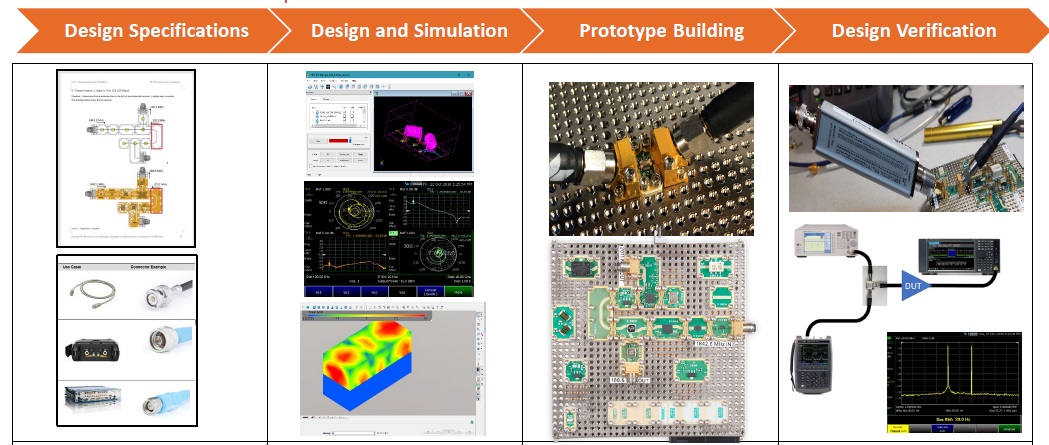

Flusso di progettazione

Il materiale didattico può essere sfruttato insieme ai vari strumenti di misura offerti da Keysight, come oscilloscopi, analizzatori di reti, generatori di segnali e analizzatori di spettro.

PUBBLICITÀ

Per le attività di progettazione, Keysight suggerisce l'utilizzo dei suoi pacchetti software PathWave Advanced Design System (ADS), PathWave RF Synthesis (Genesys), PathWave EM Design (EMPro) e PathWave System Design (SystemVue).

Il kit contiene tutto il materiale didattico tipico utilizzato per tenere un corso di livello universitario, completo di numerosi modelli editabili per l'organizzazione di sessioni di esercitazione in laboratorio e verifiche.

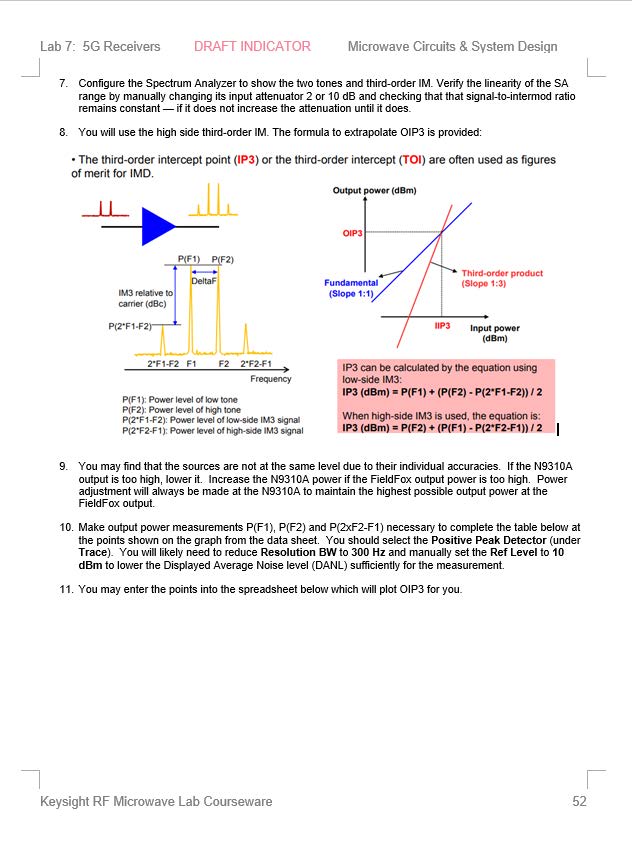

Esercitazione di laboratorioTra i temi trattati vi sono: linee di trasmissione, filtri, amplificatori a basso rumore, amplificatori di potenza e relativi circuiti di pilotaggio, oscillatori e sintetizzatori, mixer, progettazione, simulazione e verifica di un semplice ricevitore 5G NR.
