Anritsu ha presentato una nuova opzione per i suoi analizzatori di reti vettoriali VectorStar MS4640A e ME7838A dedicata alla misura della figura di rumore di componenti e sistemi a radiofrequenza e microonde che copre l'intera gamma di frequenze da 70 kHz to 125 GHz.

La nuova opzione MS4640A-041 per gli analizzatori di reti Anritsu VectorStar sfrutta la particolare struttura dei ricevitori a microonde di questi strumenti ottimizzata per le misure a microonde da 30 GHz a 125 GHz e il metodo di misura a sorgente fredda (cold source) per determinare la figura di rumore.

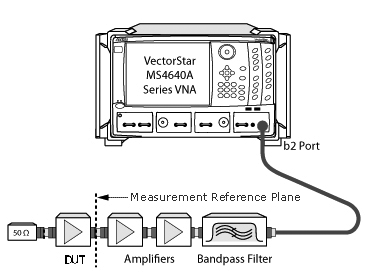

Misura della figura di rumore con metodo a sorgente fredda (cold source)

Il ricevitore di misura integrato negli analizzatori di reti vettoriali di Anritsu è stato progettato in modo particolare per garantire misure di rumore fino a 125 GHz con prestazioni molto elevate e una ridotta sensibilità alle variazioni dell'impedenza di ingresso.

La configurazione di un banco per la misura delle cifra di rumore non è semplicissima in quanto è spesso necessario aggiungere stadi di amplificazione e filtraggio del segnale prima che raggiunga il ricevitore di misura per raggiungere la sensibilità necessaria ad effettuare una misura di qualità.

Ma se l'amplificazione è insufficiente, si rischia di avere troppo jitter nel convertitore A/D dello strumento; al contrario, se l'amplificazione è eccessiva, l'insorgenza di fenomeni di compressione nell'amplificatore può influenzare negativamente la misura.

Il rispetto di questi due opposti vincoli definisce la gamma dinamica utilizzabile nelle misure di cifra di rumore e può limitare la flessibilità di scelta di filtri e amplificatori. L'opzione MS4640A-041 sfrutta le prestazioni elevate dell'architettura VectorStar per offrire una più ampia gamma dinamica nelle misure di figura di rumore e una maggiore flessibilità di configurazione rispetto ad altre soluzioni più tradizionale.

Inoltre, la nuova soluzione Anritsu permette di usare una semplice terminazione a basso costo anziché una sorgente di rumore specializzata, grazie all'utilizzo di un metodo di misura basato sul principo della sorgente fredda. Il risultato è un sistema di misura delle figura di rumore più semplice da utilizzare.
