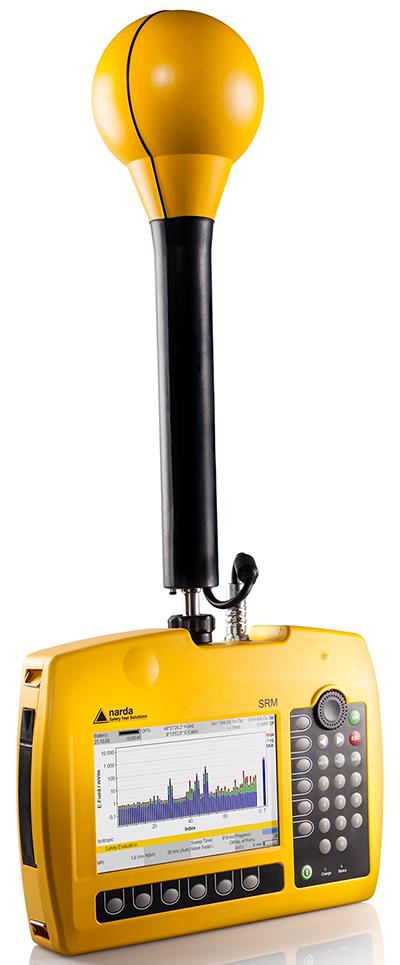

Il misuratore di campo elettromagnetico portatile Selective Radiation Meter SRM-3006 di Narda Safety Test Solutions permette di effettuare misure selettive per codice sui segnali 5G NR.
Lo strumento permette di eseguire misure selettive in base al codice sui segnali 5G emessi nella banda di frequenza 1 (FR1), fino a 6 GHz, così come già precedentemente possibile con le opzioni per le analisi delle emissioni delle reti UMTS e LTE.
L’hardware dello strumento per le misure selettive e la valutazione di campi elettromagnetici ad alta frequenza (EMF) in conformità alle norme vigenti rimane invariato, mentre le nuova opzione dedicata alle misure sulle reti 5G funziona in modo indipendente dal carico della cella, pertanto le misure di campo possono essere eseguite in qualsiasi momento senza necessariamente coinvolgere l'operatore della rete sistema.
Il metodo di misura è basato sulla determinazione del campo irradiato sui segnali primari e secondari (PSS e SSS) presenti nel canale broadcast (PBCH) irradiato da una stazione base 5G NR in direzione downlink.
La valutazione del campo elettromagnetico funziona anche con antenne che variano dinamicamente il loro diagramma di irradiazione (beamforming), che vengono sempre più spesso usate nelle stazioni base delle reti 5G.
Il misuratore SRM-3006 è in grado di distinguere fra i diversi fasci e valutare le emissioni di una singola antenna o della somma di segmento fino alla somma di tutte le stazioni di telefonia mobile.
Per le reti 5G NR che funzioneranno nello spettro delle onde millimetriche, nella gamma di frequenza FR2 (> 24 GHz), Narda Safety Solution sta sviluppando una “antenna downconverter” di nuova progettazione.
La nuova antenna avrà il compito di convertire verso il basso la banda di frequenza superiore del 5G per consentire al misuratore SRM di visualizzare e analizzare facilmente le emissioni anche in questa banda di frequenze.
