Una nuova opzione per lo strumento di misura palmare FieldFox di Agilent Technologies permette di eseguire misure su segnali impulsivi che semplificano notevolmente la verifica e la messa a punto sul campo di impianti radar.

Le misure sui radar in esercizio sono di solito piuttosto scomode per la necessità di utilizzare diversi strumenti. Inoltre, poiché molti strumenti portatili non hanno le prestazioni sufficienti per misurare accuratamente i segnali impulsivi, è frequente il caso di misure sul campo che differiscono sensibilmente da quelle effettuate in laboratorio.

La nuova opzione per misure su segnali impulsivi disponibile per la famiglia di analizzatori portatili FieldFox permette di sfruttare un singolo strumento per effettuare localmente tutte le misure su impianti radar: caratteristiche dell'impulso, parametri S, analisi di spettro e potenza emessa. Inoltre, la precisione degli strumenti palmari FieldFox permette di effettuare misure coerenti con i risultati rilevabili in laboratorio.

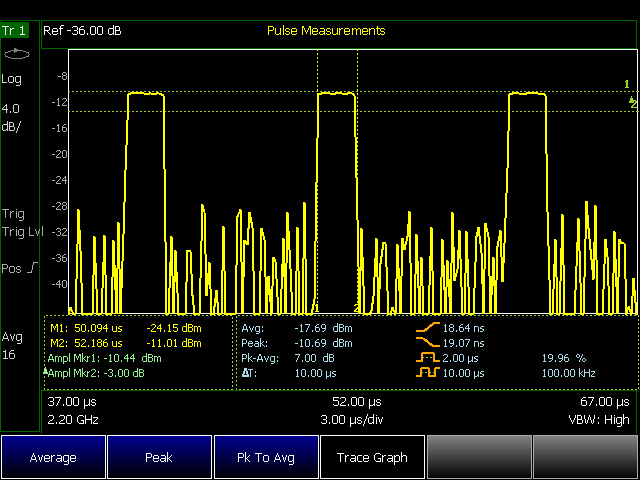

L'opzione di misura di segnali impulsivi sfrutta i misuratori di potenza di picco  Agilent U202x (disponibili nelle versioni da 18 GHz e 40 GHz) per caratterizzare gli impulsi alla semplice pressione di un tasto, con la visualizzazione in chiaro di tutti i parametri chiave che caratterizzano il segnale.

Inoltre, gli strumenti FieldFox supportano il metodo di calibrazione elettronica con i moduli ECal, che riduce il tempo necessario a effettuare le tarature sul campo garantendo la massima correlazione tra i risultati ottenuti dalla strumento palmare con quelli degli strumenti da laboratorio

InstAlign è un'altra funzione opzionale disponibile per gli strumenti FieldFox che è molto utile per la verifica di segnali radar. Si tratta di un analizzatore di spettro integrato con la selettività temporale (time gating), con la possibilità di visualizzazione del segnale prima e dopo l'evento di trigger per verificare rapidamente le caratteristiche del trasmettitore RF.

InstaAlign è una tecnica di analisi spettrale che specificatamente pensata per facilitare le misure di spettro e potenza su segnali radar senza dover perdere tempo all'avviamento dello strumento con lente operazioni di allineamento. Le funzione di gate temporale permette di osservare il segnale sia nel dominio del tempo, sia nel dominio della frequenza.

La possibilità di visualizzazione pre o post trigger consentono agli analizzatori FieldFox di misurare impulsi RF anche molto brevi (meno di 1 µs) con tempo di scansione anche di soli 8 µs.
