Registratore dati I/Q R&S IQWLo strumento R&S IQW è un versatile registratore dati utilizzabile per acquisire velocemente e poi riprodurre i segnali modulati digitalmente utilizzando gli strumenti di misura di Rohde & Schwarz.

Il registratore permette di registrare i flussi dati delle componenti I e Q del segnale acquisito tramite un analizzatore di spettro e segnali. Lo stesso flusso può essere poi inviato a un generatore di segnali per riprodurre fedelmente in laboratorio i segnali, oppure per effettuarne ulteriori analisi offline.

Si tratta di uno strumento molto utile per riprodurre le condizioni radioelettriche reale ed effettuare prove e collaudi in modo accurato e riproducibile a basso costo.

Acquisizione e riproduzione di segnali modulati digitalmente

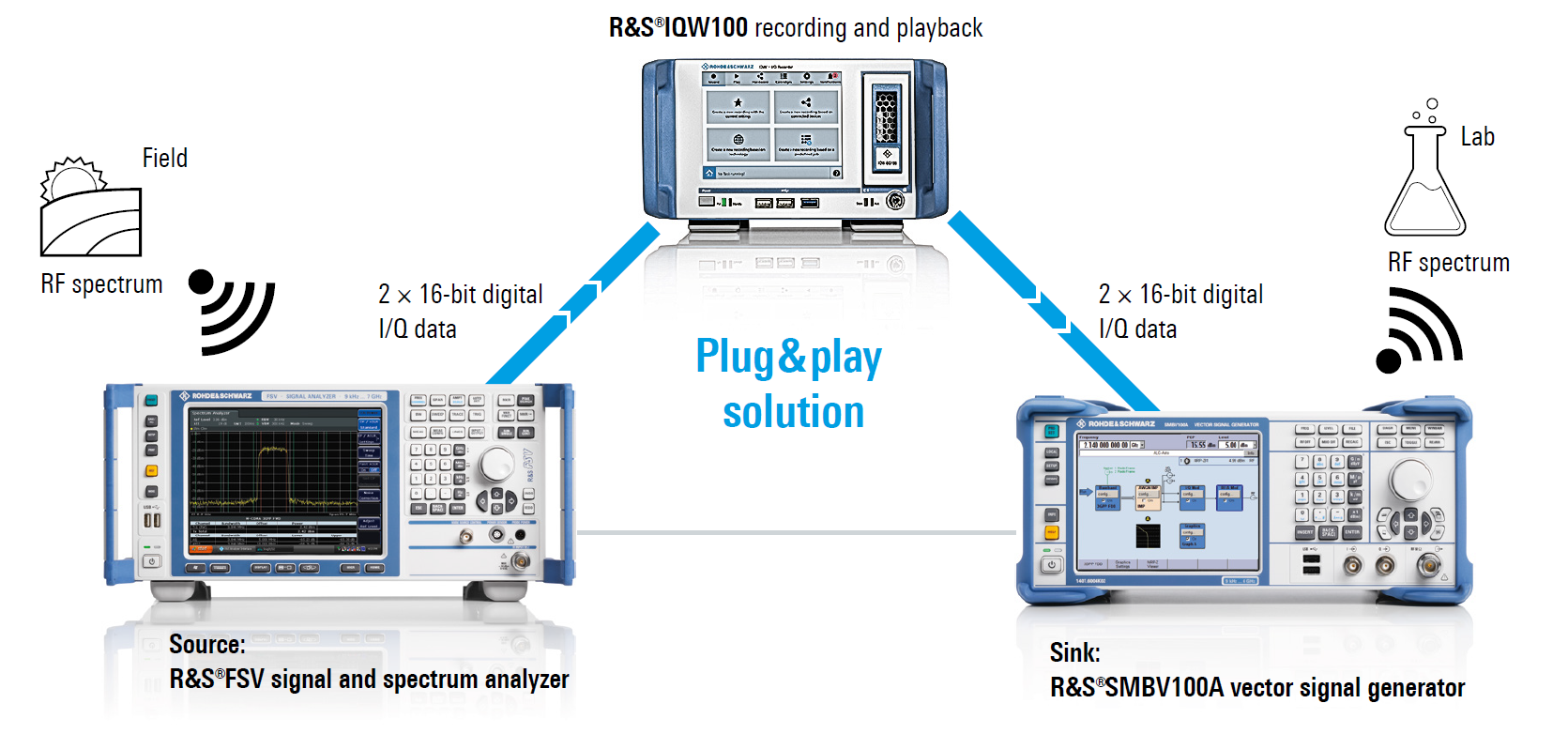

I segnali in fase e in quadratura acquisiti da un analizzatore di spettro vengono trasferiti al registratore R&S IQW100 utilizzano l'interfaccia I/Q standard presente in molti strumenti di Rohde & Schwarz, che li archivia sotto forma di sequenze di campioni I/Q,

Per rigenerare il segnale registrato, i flussi dei campioni I/Q vengono di nuovo trasferiti utilizzando la stessa interfaccia I/Q presente nei generatori di segnali vettoriali.

È possibile registrare e riprodurre segnali con una larghezza di banda massima di 160 MHz supportando una frequenza di campionamento massima fino a 200 MS/s, sufficiente per registrare e riprodurre tutti i segnali WLAN/WiFi e delle reti cellulari oggi commercialmente disponibili.

Il registratore R&S IQW100 può anche essere usato con gli analizzatori di spettro R&S FSW e il generatore di segnali vettoriali R&S SMW200A di fascia alta sfruttando l'interfaccia R&S HS DIG IQ presente in questa tipologia di strumenti per supportare larghezza di banda massime fino a 200 MHz con frequenza di campionamento fino a 250 MS/s.

Lo strumento può essere telecomandato tramite LAN e comandi SCPI oppure tramite un'interfaccia grafica web. In alternativa, è possibile utilizzare il touchscreen TFT da 5,7" presente nel pannello frontale o collegando una tastiera e un mouse localmente.
