Tester per IC beamforming Marvin TS 960e 5GDalla collaborazione tra Rohde & Schwarz e Marvin Test Solutions è nata una soluzione avanzata dedicata al collaudo di circuiti integrati per il beamforming a onde millimetriche destinati alla apparecchiature di nuova generazione per reti 5G funzionanti nelle bande FR2.

Il tester TS 900e-5G offerto da Marvin Test Solutions è basato sul nuovo analizzatore di reti vettoriale (VNA) multiporta R&S ZNBT40 di Rohde & Schwarz.

Il controllo elettronico del diagramma di irradiazione delle antenne (beamforming) sta diventando una soluzione universalmente adottata nei sistemi di comunicazione wireless e satellitari di ultima generazione, a partire dalle reti radiomobili a standard 5G NR. È una tecnologia molto comune anche in moltissime applicazioni militari e del settore aerospaziale, ad esempio nei radar.

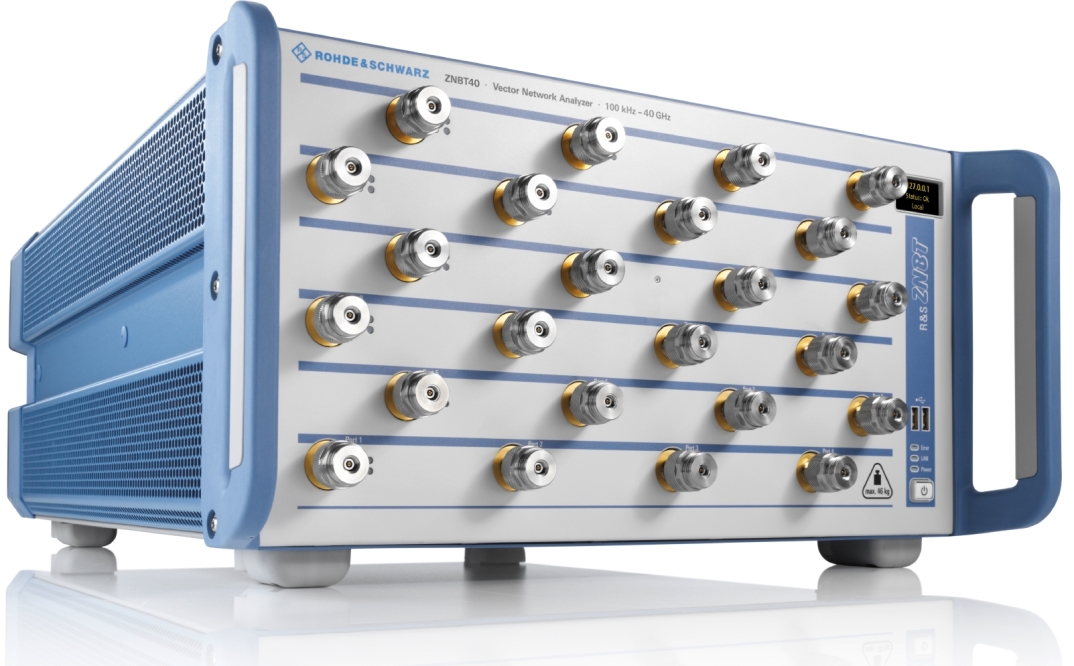

Analizzatore vettoriale di reti R&S ZNBT40 di Rohde & Schwarz.Per realizzare un tester da produzione dotato delle prestazioni necessarie alla verifica delle caratteristiche dei circuiti integrati dedicati al beamforming, Marvin Test Solutions ha scelto di integrare nel suo sistema automatico di collaudo l'analizzatore di reti vettoriale multiporta R&S ZNBT40.

I circuiti integrati per beamforming sono tipicamente dotati di 5, 9 o persino 17 porte per segnali a radiofrequenza, pertanto l'utilizzo di uno strumento multiporta ben si presta per questo tipo di applicazioni.

Nello specifico, l'analizzatore vettoriale R&S ZNBT40 di Rohde & Schwarz permette di caratterizzare accuratamente segnali nello spettro di frequenza compreso tra 100 kHz a 40 GHz con un architettura interna veramente multiporta, che permette di eseguire le misure in parallelo su più canali contemporaneamente.

Il grande numero di canali disponibili nell'analizzatore R&S ZNBT40 permette di caratterizzare il circuito integrato per il beamforming correlando le misure con il comportamento del segnale sulle antenne.
