Lo strumento Keysight SL1556A CCS Charging Protocol Tracer (CCS Tracer) è un analizzatore di protocollo e segnali che consente di osservare il canale di comunicazione CCS tra una stazione di ricarica (EVSE) e un veicolo elettrico (EV).

In combinazione con il pacchetto software SL1487A CCS Charging Protocol Trace Viewer (CPT), è possibile analizzare le comunicazioni tra colonnina di ricarica e veicoli scambiate tramite la linea CP (Control Pilot).

CCS Tracer integra un MAC/PHY HomePlug Green PHY (HP GP) conforme alle specifiche DIN 70121:2014 e ISO/IS 15118-3:2015 e un circuito di rilevamento dei segnali CP conforme alle specifiche IEC 61851-1:2017 Ed 3.

I dati osservati sono disponibili tramite l'interfaccia Ethernet dello strumento.

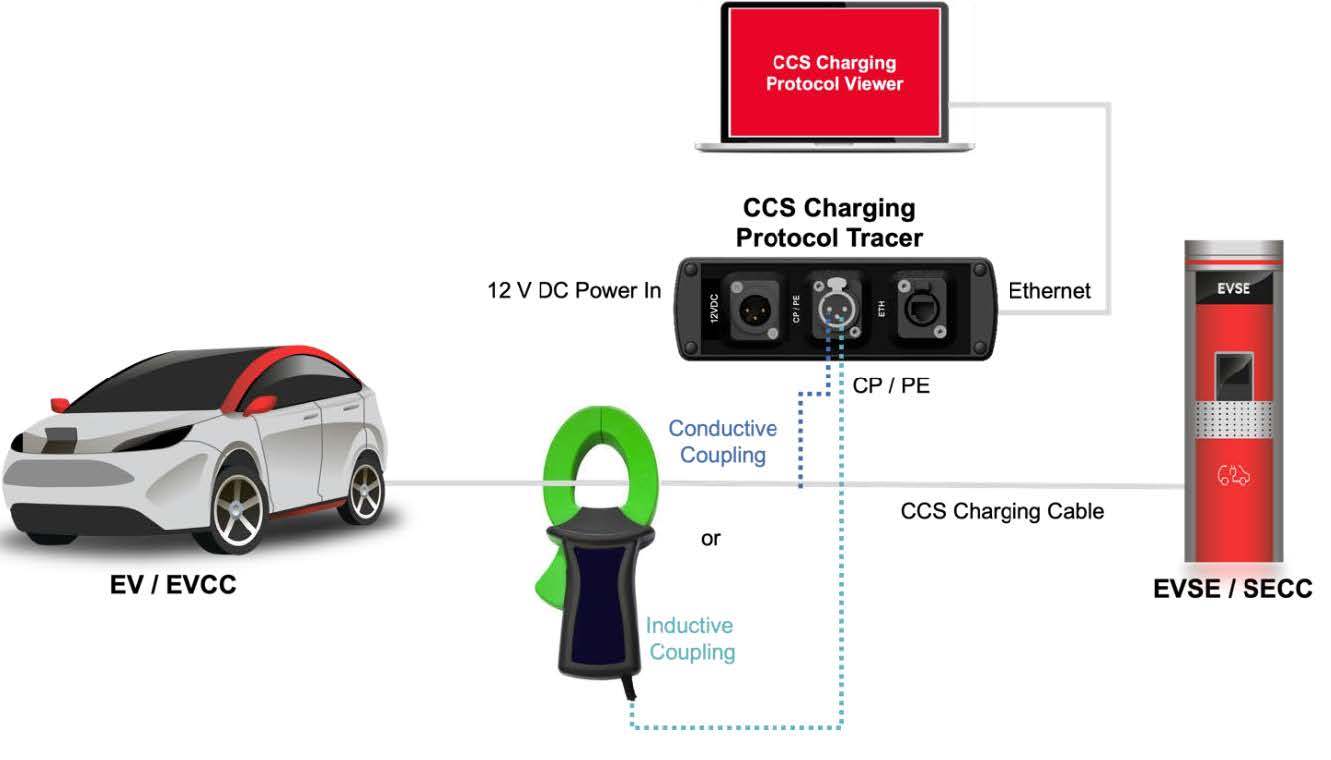

In pratica, l'analizzatore CCS Tracer fornisce un'interfaccia di prova non invasiva per l'accoppiamento diretto con le linee di controllo pilota (CP) e di terra di protezione (PE).

In alternativa, il sensore a pinza induttiva SL1556A-001 permette di effettuare i test sul campo tra un veicolo elettrico reale e la colonnina.

Il pacchetto CCS Charging Protocol Trace Viewer (CPT) consente di decodificare i protocolli di ricarica CCS per la comunicazione vehicle-to-grid (V2G).

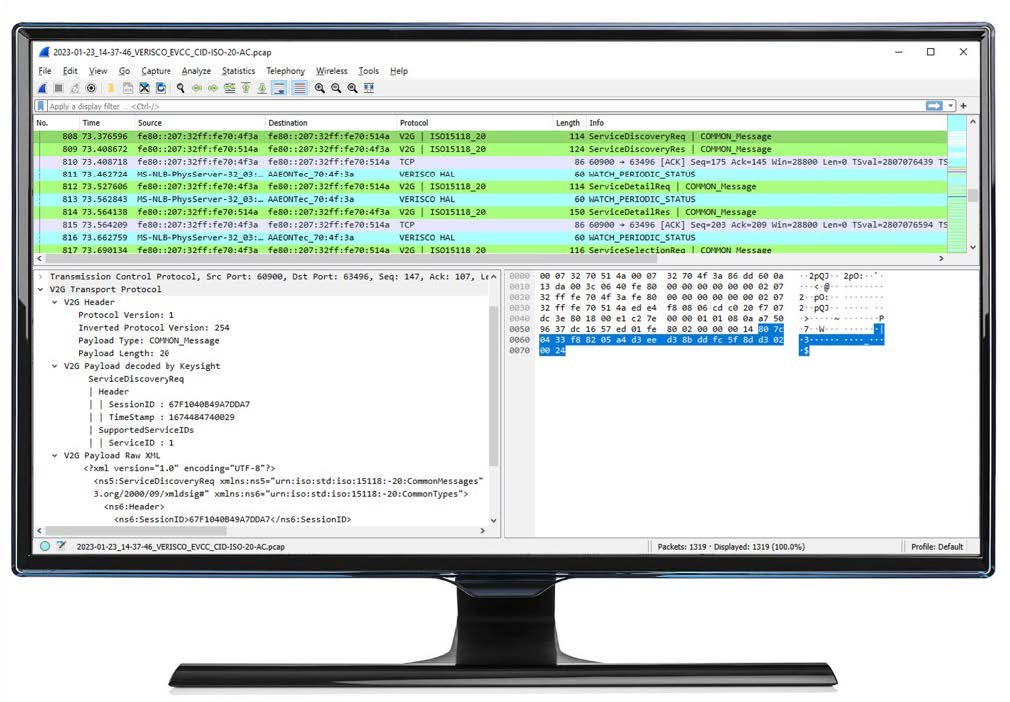

Inoltre, il software può essere utilizzato insieme a Wireshark, uno strumento di analisi dei pacchetti, per tracciare in modo semplice e dettagliato la comunicazione tra veicolo e stazione di ricarica.
