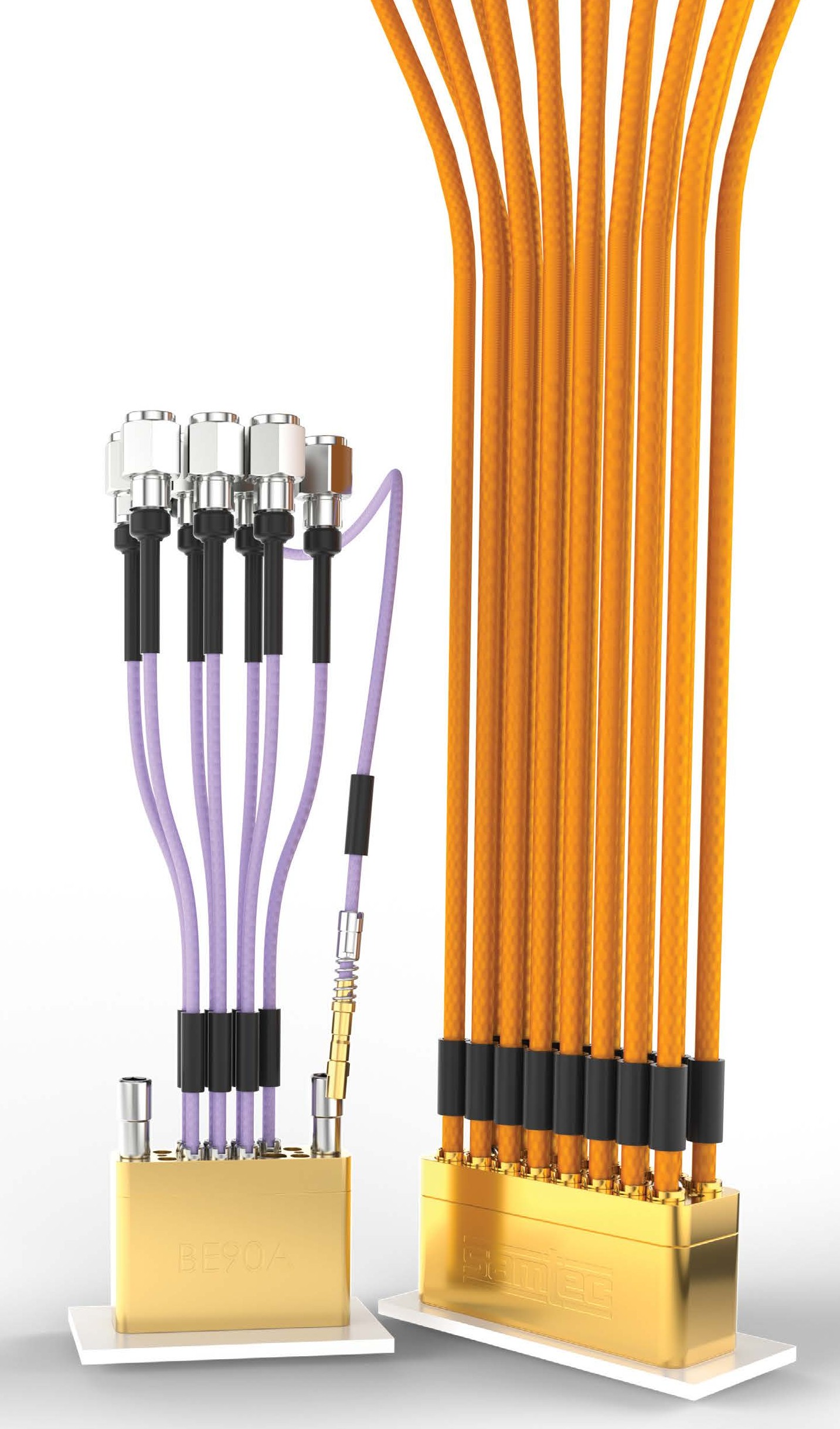

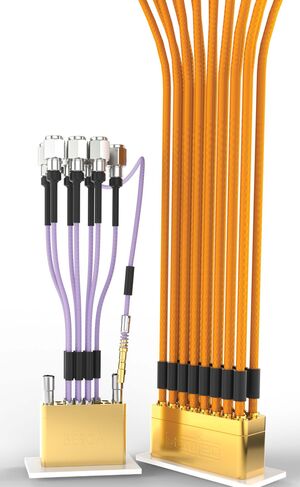

Samtec ha annunciato il lancio del cavo assemblato stabilizzato in fase e ampiezza per sistemi di test BE71A Bulls Eye Ottimizzato per l'utilizzo fino a 71 GHz a supporto dei test SerDes PAM4 a 224 Gbps, questo nuovo prodotto combina il popolare design salvaspazio con montaggio a compressione Bulls Eye con i cavi a microonde ad alte prestazioni Nitrowave arancioni di Samtec.

Con l'aumentare delle frequenze, la corrispondenza di fase tra cavi di test assemblati diventa più importante. Questo perché la sincronizzazione precisa del segnale è fondamentale quando si valutano le prestazioni o si devono rilevano guasti tramite una misura.

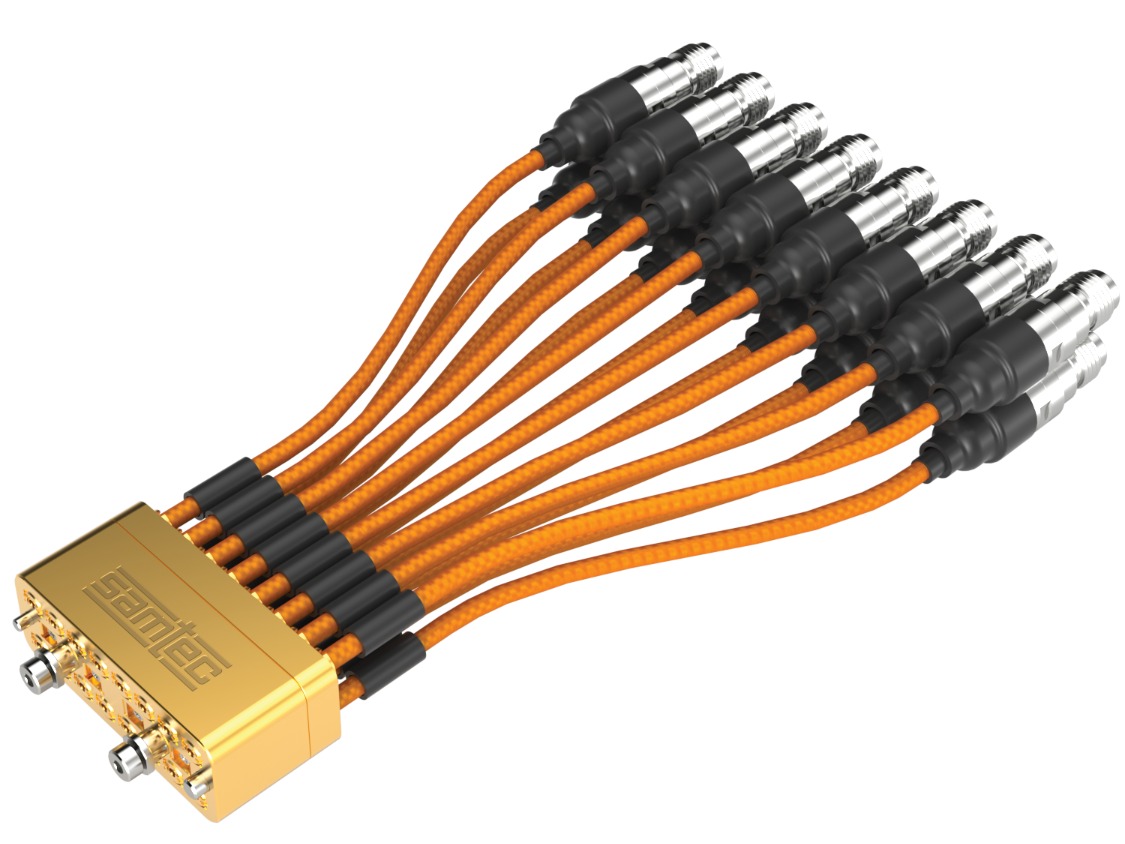

Cavi di test preassemblati BullsEyeIl cavo di test assemblato BE71A offre una corrispondenza di fase di 0,5 ps. Ciò è importante per garantire l'integrità del segnale, l'affidabilità della trasmissione e la riduzione degli errori. I cavi Nitrowave da 71 GHz nel cavo assemblato BE71A sono stati progettati specificamente per mantenere la stabilità di fase mentre gli accessori di test e i cavi vengono modificati e regolati.

Ottimizzato per risolvere problemi di spazio, costi e flessibilità d’uso, il cavo di test assemblato Samtec BE71A dispone di una connessione standard da 1,85 mm alla strumentazione, eliminando la necessità di passare all’apparecchiatura di test da 1,00 mm spesso richiesta per i test PAM4 a 224 Gbps.

Configurato su una doppia fila, che supporta trasmissioni su PCB a microstriscia/guida d'onda coplanare o stripline con impedenza di 50 ohm, il cavo assemblato di test stabilizzato in fase e ampiezza BE71A Bulls Eye di Samtec si monta a compressione sulla scheda per effettuare test su segnali digitali ad alta velocità, caratterizzazione di SerDes e strumentazione ATE. È inoltre particolarmente adatto per connessioni I/O e pannelli multiporta ad alta densità.

I cavi assemblati di test BE71A possono essere configurati con 4 e 8 posizioni per riga. La temperatura di esercizio è specificata da -65 °C a +125 °C.
