La sincronizzazione di precisione tra più canali rimane una sfida critica in applicazioni che vanno dall'acquisizione di immagini ad alta velocità al triggering di sistemi di misura e collaudo complessi.

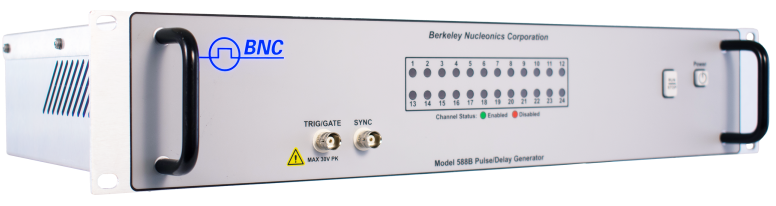

Per far fronte a requisiti di sincronizzazione multicanale particolarmente stringenti, Berkeley Nucleonics Corporation (BNC) propone il nuovo Model 588B, un generatore di impulsi progettato per gestire sequenze temporali complesse con minima incertezza di fase.
Il generatore Model 588 ha un'architettura multicanale dello strumento ed è disponibile in configurazione da 12 o 24 canali indipendenti (fino a 36 uscite con configurazioni avanzate) e si può inserire in un rack standard con altezza 2U.
Lo strumento offre una risoluzione del ritardo di 250 ps con jitter inferiore a 5 psRMS. L'accuratezza di ritardo è specificata come 1 ns + 0,0001 × periodo, garantendo stabilità anche su range di ritardo ampi. Il sistema supporta un timer globale per l'intero rack e un timer per canale, consentendo la generazione di sequenze di impulsi articolate.
Il generatore Model 588B supporta diverse modalità di funzionamento — Normal, Single Shot e Burst — con trigger a doppio ingresso (Gate/Trigger) e input per clock esterno di riferimento. L'interfaccia TTL/Adjustable permette di configurare uscite da 2 a 20 VDC ad alta impedenza o da 1 a 10 VDC su carico da 50 Ω, con tempo di salita di 3 ns (TTL/CMOS) o 15-25 ns (modalità regolabile).

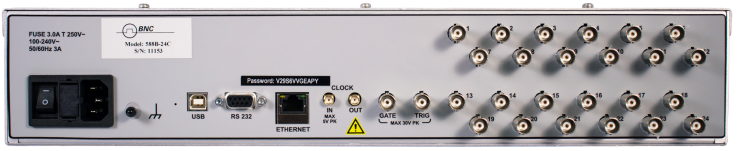

Il pannello posteriore ospita tutte le uscite del generatore di impulsi multicanale, gli ingressi di trigger e le molteplici interfacce per il controllo remoto
Il controllo remoto è garantito tramite le interfacce USB, RS-232 e Ethernet, facilitando l'integrazione del generatore in sistemi di test automatizzati complessi. I comandi via interfaccia seriale consentono le programmazione dinamica della sequenza di impulsi senza interventi manuali.
Le principali aree di utilizzo includono la simulazione di sistemi radar/sonar e l'acquisizione di immagini ad alta velocità. In laboratori di ricerca e sviluppo, la bassa incertezza di jitter è particolarmente critica per misure temporali di precisione su componenti ad alta frequenza e sistemi ottici sincronizzati.
