La crescente velocità di trasmissione dati richiesta dai server per data center AI porta con sé una complessità crescente nella validazione dei ricevitori ad alta velocità.

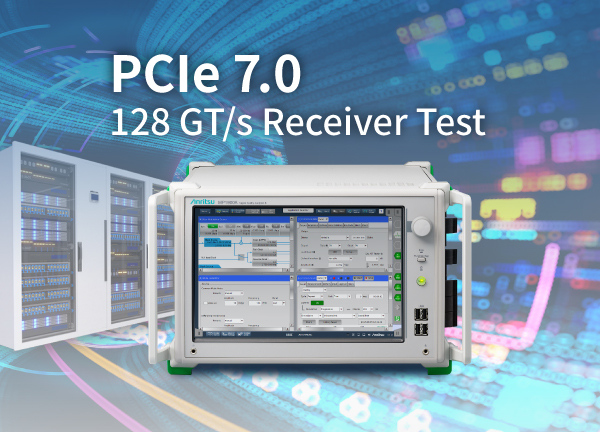

Anritsu risponde a questa esigenza con una nuova soluzione di test per ricevitori PCI Express Gen 7.0 (PCIe Gen 7.0) disponibile per il suo Signal Quality Analyzer-R MP1900A e conforme alla Base Specification dello standard, con supporto di velocità di trasmissione sul bus fino a 128 GT/s.
La soluzione genera segnali di test alterati artificialmente, con rumore e jitter aggiunti in modo controllato, e automatizza sia la calibrazione dei segnali di test sia la misura della tolleranza al jitter, avvalendosi di oscilloscopi in tempo reale di aziende partner.

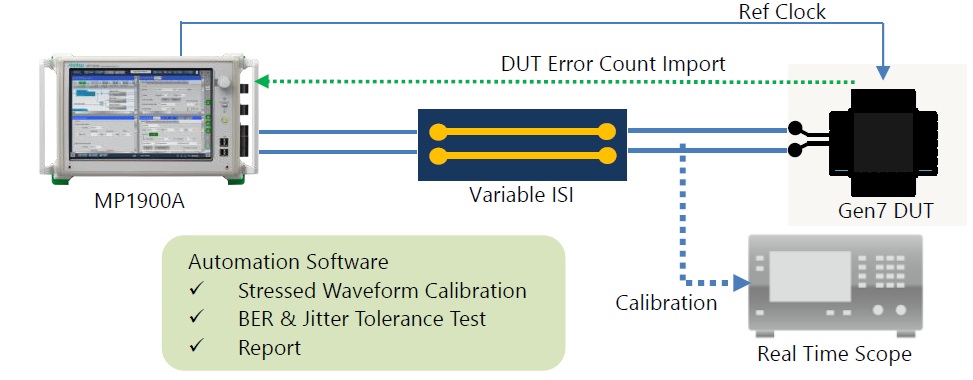

La soluzione per il test dei ricevitori PCIe 7 prevede l'utilizzo di un analizzatore MP1900A e di un oscilloscopio in tempo reale
Questa soluzione di automazione riduce sensibilmente il carico di lavoro dei tecnici alle prese con condizioni di test sempre più articolate, consentendo al contempo di valutare la qualità del segnale in conformità agli standard richiesti fin dalle prime fasi di progettazione.
Ampliando le funzionalità del proprio strumento e partecipando attivamente alle attività di standardizzazione, Anritsu supporta i test di conformità per la certificazione PCI-SIG, contribuendo a migliorare l'efficienza di validazione e progettazione dei dispositivi PCIe.
Alla base della nuova soluzione di test di Anritsu c'è l'analizzatore di qualità dei segnali MP1900A, un Bit Error Rate Tester (BERT) ad alte prestazioni che supporta il test sui ricevitori per un'ampia gamma di interfacce ad alta velocità, tra cui PCIe, USB, Thunderbolt, DisplayPort e 800 GbE.
Lo strumento garantisce un ambiente di test stabile grazie a un'uscita con forme d'onda di elevata qualità, caratterizzata da basso jitter random intrinseco ed elevato SNDR (Signal-to-Noise and Distortion Ratio).
Nello specifico, la soluzione per PCIe 7.0 supporta i test di conformità generando pattern di test basati su segnali PAM4 a 128 GT/s, automatizzando sia la calibrazione dei segnali sia la misura della tolleranza al jitter.
