La misura dell'impedenza dell'anello di guasto (loop impedence) serve a verificare che in, caso di corto circuito, la corrente che scorre tra il conduttore di fase e la terra possa essere rilevata in modo affidabile dei circuiti di protezione di sicurezza.
Il misuratore di impedenza di loop MZC-305 realizzato da Sonel permette di eseguire queste misure su impianti alimentati fino a 750 V ed è quindi adatto a verificare le caratteristiche, oltre che delle più comuni installazioni civili e industriali, anche degli impianti di generazione eolica.
Lo strumento MZC-305 è stato progettato per misurare l'impedenza dell'anello di guasto (sia nella sua componente resistiva che reattiva) in reti alimentate con tensioni di 110/190V, 115/200V, 127/220V, 220/380V, 230/400V, 240/415V, 290/500V e 400/690V.

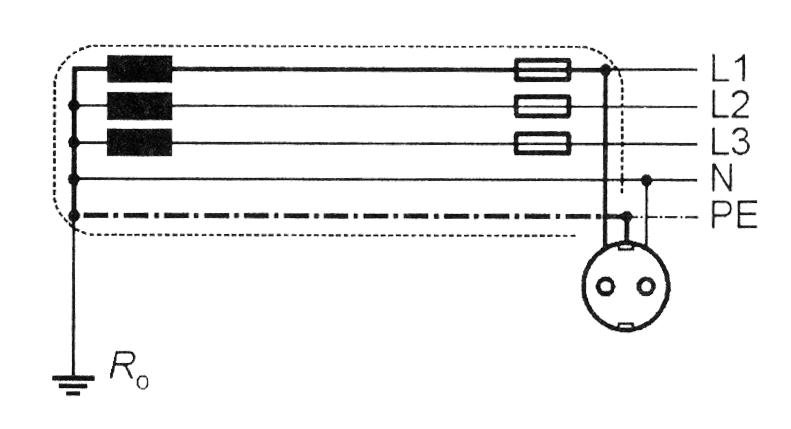

Le misure di impedenza del loop viene eseguita creando artificialmente un corto circuito nell'anello che si crea tra conduttore di fase e conduttore di protezione (PE) tramite un resistore integrato nello strumento. Le misure ottenute appena prima e durante il corto circuito simulato permettono di calcolare l'impedenza dell'anello di guasto.
