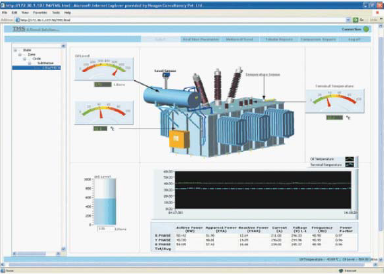

Applicazione realizzata con LabVIEW Electrical Power SuiteIl pacchetto LabVIEW Electrical Power Suite presentato da National Instruments contiene una serie di funzioni di misura pronte all'uso per monitorare in modo continuativo e automatico la qualità delle linee di alimentazione elettrica sfruttando le capacità di acquisizione ed elaborazione dei segnali in tempo reale offerte dalla piattaforma hardware CompactRIO.

Si tratta di una serie di algoritmi pronti all'uso, funzioni di visualizzazione per l'ambiente di programmazione grafica LabVIEW, programmi di esempio e documentazione dettagliata utile per velocizzare la progettazione di applicazione dedicate al monitoraggio sia della qualità delle reti di trasporto e distribuzione dell'energia elettrica, sia dello studio delle perturbazioni e delle loro cause sottostanti.

Il pacchetto LabVIEW Electrical Power Suite permette di eseguire misure secondo le metodologie conformi ai principali standard IEC, come quelli relativi alle armoniche (IEC 61000-4-7), ai flicker (IEC 61000-4-15) o alle microvariazioni di tensione (IEC 61000-4-30).

Inoltre, le funzioni software disponibili consentono di registrare facilmente i dati acquisiti, oltre che nel classico formato testuale Ascii, anche nei formati specializzati Comtrade (IEEE 37.111) e TDMS.

Misura sincronizzata dei fasoriGrazie alla capacità locale di elaborazione garantita della FPGA integrata nei moduli Compact RIO, è possibile sviluppare soluzioni avanzate per effettuare misure secondo metodi e algoritmi innovativi.

Un esempio di applicazioni di questo tipo è il sistema intelligente sviluppato dall'Università di Bologna per la misura sincronizzata dei fasori che abbina il riferimento temporale garantito da un ricevitore GPS con le funzioni di elaborazione dei dati acquisiti per effettuare misure di caratterizzazione delle rete elettrica propedeutiche alla sua evoluzione verso una smart grid.
