Yokogawa ha annunciato il suo nuovo modulo di isolamento 720252 da 1 MS/s a 16 bit, dotato di un'ampia capacità di regolazione dell'offset DC e il modulo di misura della potenza 720301, che garantisce la precisione delle forme d'onda DC/AC.

Evoluzione del modello 701251 esistente, il nuovo modello 720252 copre un intervallo di regolazione dell'offset più ampio rispetto agli oscilloscopi digitali generici, consentendo la misurazione precisa anche delle più piccole variazioni di tensione e corrente DC provenienti da batterie o sensori.

La sua funzione di regolazione dell'offset è in grado di annullare un ampio spettro di polarizzazione DC, come la tensione della batteria, la tensione DC e la corrente DC. Il modulo consente inoltre l'osservazione simultanea dei livelli DC e delle fluttuazioni di microtensioni, fino a 1 mV/div per le applicazioni con batterie.

Un altro miglioramento significativo introdotto dal modello 720252 è la sua modalità di funzionamento a elevata impedenza di ingresso, Hi-Z (> 1 GΩ), in grado di ridurre l'effetto di carico del circuito di ingresso su una cella della batteria.

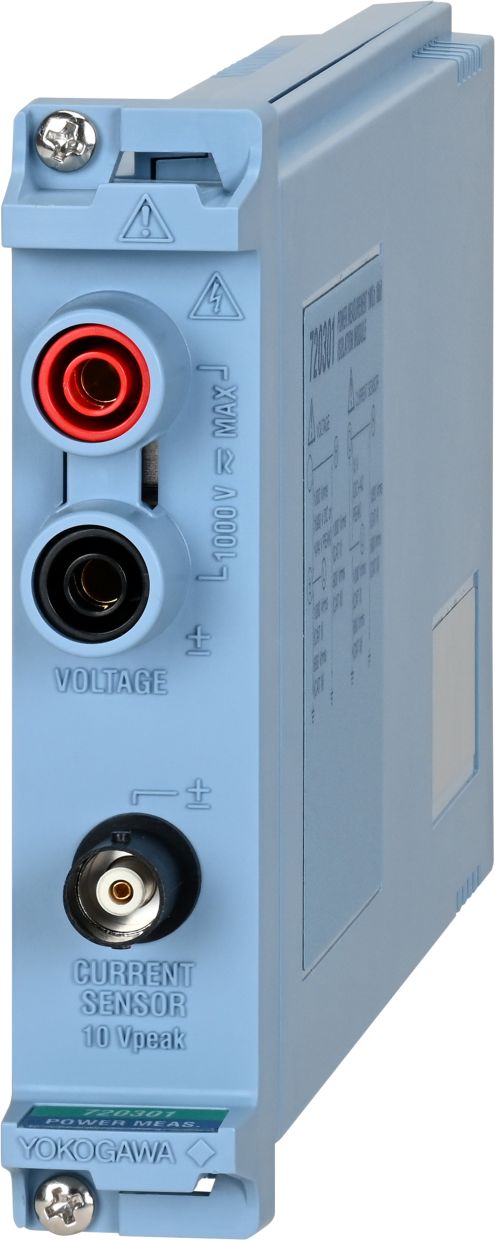

Modulo Yokogawa 720301Il modulo 720301 riduce la complessità di configurazione, fornendo una soluzione all-in-one che mette in correlazione il consumo e la generazione di potenza con parametri quali temperatura, deformazione, accelerazione e rumore. Il modulo dispone di un ingresso di tensione continua e di un ingresso per sensore di corrente, integrandosi con le funzioni di analisi della potenza degli strumenti DL950 o SL2000 di Yokogawa, per garantire la massima precisione nella misurazione delle forme d'onda di tensione e corrente in DC e AC.

Queste caratteristiche sono supportate da un periodo di misurazione definito dall'utente per i calcoli di potenza (a partire da 0,1 ms), calcoli di potenza ciclo per ciclo e funzioni di trigger sui parametri di misurazione della potenza e sugli ordini armonici.

Il modulo 720252 è stato sviluppato per soddisfare la domanda di analisi delle fluttuazioni ad alta risoluzione nelle celle delle batterie dei veicoli elettrici (~4,2 V). Inoltre, l'ingresso > 1 GΩ riduce al minimo l'impatto della misurazione sulle celle con resistenza interna dell'ordine dei milliohm, consentendo un'efficace attività di ricerca e sviluppo e controllo qualità lungo tutta la catena di fornitura della mobilità elettrica e dell'accumulo energetio. Questo modulo soddisfa anche le esigenze di applicazioni quali i sistemi per l'intelligenza artificiale e gli alimentatori dei data center, che richiedono l'osservazione di piccole fluttuazioni di tensione e corrente sovrapposte alla tensione/corrente in dC.

Il modulo 720301 è stato sviluppato per soddisfare la richiesta di garanzia di precisione AC di tensione, corrente e potenza nelle applicazioni di acquisizione dati ad alta velocità, dai veicoli elettrici agli UPS. Il modulo all-in-one semplifica la misurazione sincronizzata di potenza, tensione e corrente a precisione garantita, combinata con segnali quali suono, vibrazione, accelerazione e vari protocolli di comunicazione di bordo (tra cui CAN-FD, LIN e SENT).

Inoltre, il calcolo della potenza ciclo per ciclo ad alta velocità del 720301, con un intervallo di calcolo minimo di 0,1 ms, consente l'acquisizione precisa delle fluttuazioni di potenza durante le operazioni di backup dei sistemi UPS (Uninterruptible Power Supply) e dei generatori di emergenza.
