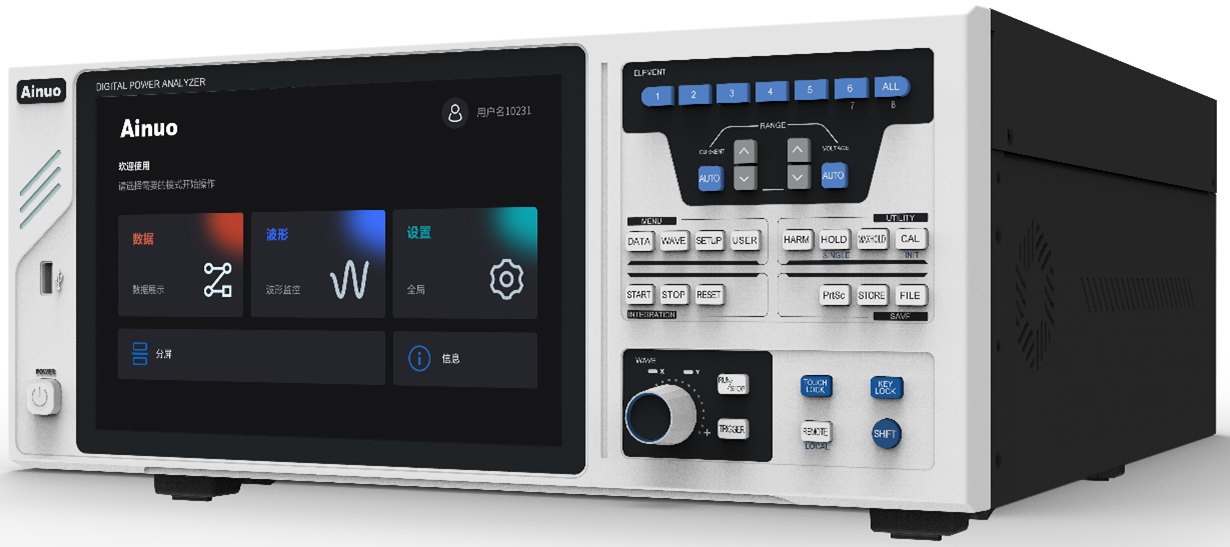

Gould G.N. Sistemi ha introdotto in Italia il nuovo wattmetro di precisione ANPA3000(F) di Ainuo Instruments, un analizzatore di potenza AC/DC configurabile fino a 6 fasi, pensato per l'analisi dei consumi elettrici, i test su motori e inverter, le misure di efficienza energetica e il controllo dei trasformatori, compresi i consumi in stand-by.
Il luminoso display grafico touch screen a colori consente di monitorare in tempo reale tutti i principali parametri elettrici, tra cui tensione, corrente, potenza, frequenza, sfasamento ed energia.
È inoltre dotato della funzione Oscilloscopio, che visualizza l'andamento nel tempo di tensione, corrente e potenza, della visualizzazione vettoriale delle fasi e della funzione Trend Chart per l'analisi temporale delle grandezze misurate. Un'unica schermata permette di visualizzare contemporaneamente tutti i parametri delle singole fasi e del sistema.
Lo strumento misura tensioni fino a 1.500 VDC su 8 portate e correnti fino a 30 Arms (con portare da 50 A e 5 A) su 6 portate, con un'accuratezza di ±(0,03% della lettura + 0,05% del fondo scala) per tensione e corrente, e ±(0,05% della lettura + 0,05% del fondo scala) per la potenza.
Esempio applicativo per la caratterizzazione di impianti di generazione fotovoltaici e sistemi di accumulo energetico
La banda passante copre dalla continua a 1 MHz, con una velocità di campionamento di 400 kS/s — un aspetto particolarmente rilevante per la caratterizzazione di inverter ad alta frequenza, convertitori basati su semiconduttori wide bandgap (SiC e GaN) e segnali PWM ricchi di contenuto armonico, dove strumenti a banda limitata tendono a introdurre errori di misura significativi.
A completare il quadro metrologico, lo strumento ANPA3000(F) include l'analisi armonica fino al 500° ordine e il calcolo della distorsione totale (THD), funzioni utili sia in fase di sviluppo sia nelle verifiche di pre-conformità.
I 6 canali sincronizzati permettono di eseguire misure simultanee su più punti del sistema dover ricorrere a strumentazione aggiuntiva
Sul piano dell'interfaccia, il display touch screen a colori consente di monitorare in tempo reale i principali parametri elettrici — tensione, corrente, potenza, frequenza, sfasamento ed energia — su un'unica schermata che riporta contemporaneamente i valori delle singole fasi e del sistema complessivo.
Sono presenti anche una funzione oscilloscopio per l'andamento nel tempo di tensione, corrente e potenza, la visualizzazione vettoriale delle fasi e un trend chart per l'analisi storica delle grandezze misurate. La connettività RS232 e LAN (con RS485 opzionale) e il supporto al protocollo Modbus ne facilitano l'integrazione in banchi prova automatici e in linee di test di fine produzione.
La configurabilità multi-canale, fino a 6 canali sincronizzati, permette di eseguire misure simultanee su più punti del sistema, gestire configurazioni AC/DC miste e analizzare ingresso e uscita di un dispositivo senza dover ricorrere a strumentazione aggiuntiva — un vantaggio che si traduce in banchi prova più compatti e in una riduzione della complessità dei setup.
Tra le applicazioni tipiche rientrano i test su caricabatterie di bordo (OBC) e inverter di trazione per la mobilità elettrica, la caratterizzazione di inverter fotovoltaici e sistemi di accumulo per le energie rinnovabili, i test su convertitori AC/DC e DC/DC e azionamenti industriali basati su dispositivi SiC e GaN, oltre alle applicazioni nei laboratori di test per l'analisi energetica e le verifiche di conformità.
Test su caricabatterie di bordo (OBC) e inverter di trazione per la mobilità elettrica
Oltre al modello ANPA3000(F), Ainuo propone altre tre soluzioni per esigenze differenti: il modello AN87660(F), analizzatore di precisione da 1 a 6 fasi; il modello AN87400(F), soluzione compatta fino a 4 canali; e il modello AN87330(F), analizzatore trifase AC/DC. La gamma copre così configurazioni monofase, trifase e sistemi multi-punto sincronizzati, nel rispetto delle normative europee applicabili in ambito EMC e sicurezza elettrica.
