Il nuovo wattmetro AINUO ANPA4000(F) unisce precisione, velocità e capacità di misura multicanale per facilitare la caratterizzazione dei moderni sistemi elettrici ed elettronici.
La crescente complessità dell'elettronica di potenza sta cambiando anche il modo di misurare l'energia. Oggi, conoscere il solo valore di potenza assorbita non è sempre sufficiente: occorre poter correlare tensione, corrente, potenza, energia, frequenza e fattore di potenza, analizzandone anche l'andamento nel tempo.
È in questo scenario che Gould G.N. Sistemi presenta lo strumento ANPA4000(F) di Ainuo, un nuovo High Precision Wattmeter AC/DC per la misura e l'analisi della potenza. Uno strumento progettato per combinare accuratezza, velocità di acquisizione e capacità di analisi in applicazioni dove la caratterizzazione del sistema è importante quanto la misura della singola grandezza.

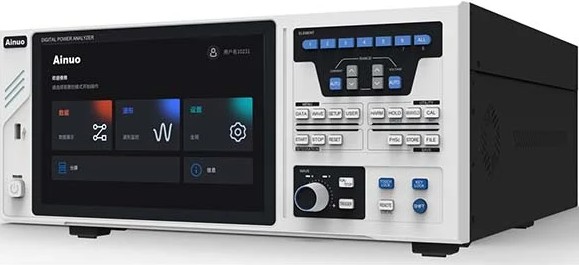

Wattmetro di alta precisione Ainuo ANP4000(F) distribuito in Italia da Gould G.N. Sistemi
L'analizzatore di potenza elettrica ANPA4000(F) permette di effettuare misure fino a 8 canali/fasi, offrendo un'elevata flessibilità d'impiego per l'analisi dei consumi, delle applicazioni trifase e dei motori elettrici.

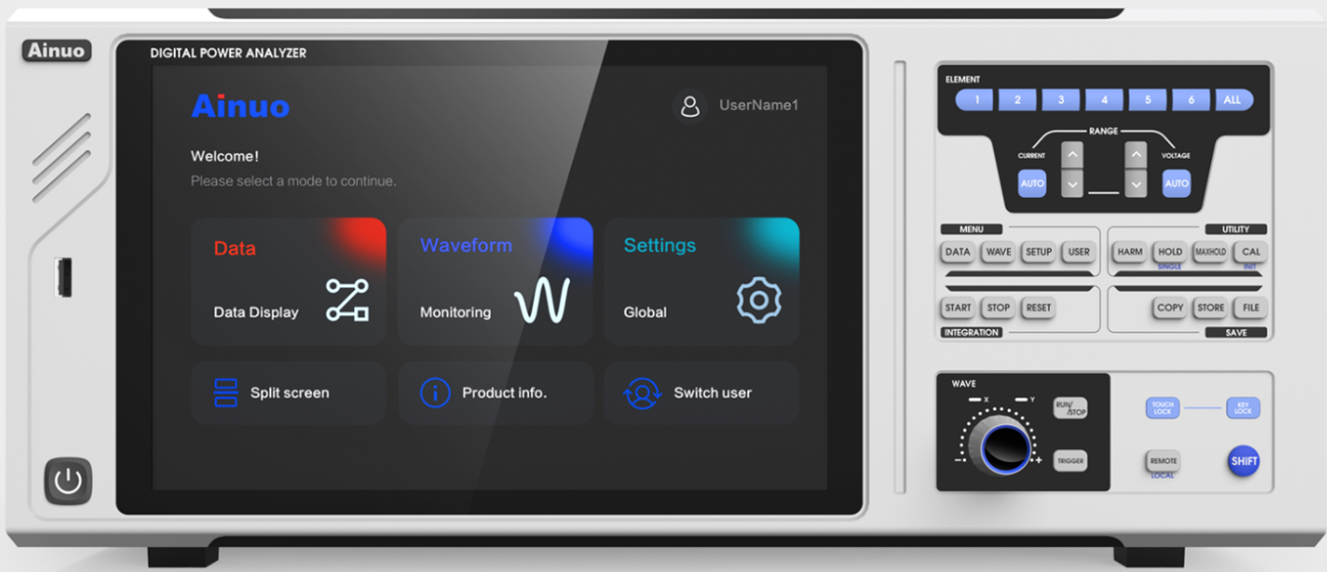

A supporto della misura, il luminoso display touchscreen a colori da 10,1" riunisce diverse modalità di visualizzazione: la funzione Oscilloscopio per osservare l'andamento nel tempo di tensione, corrente e potenza, il Trend Chart per seguire l'evoluzione temporale delle grandezze, il diagramma vettoriale per le fasi e una schermata d'insieme per visualizzare contemporaneamente tutti i parametri principali sia delle singole fasi sia globali. Inoltre, lo strumento esegue l'analisi armonica fino al 500° ordine.
|
Caratteristica Principale |
Specifiche Tecniche Ainuo ANPA4000(F) |
|
Canali di misura |
Fino a 8 fasi / canali sincronizzati |
|
Tensione diretta |
Fino a 1000 Vrms e 1000 VDC (su 8 range) |
|
Corrente diretta |
Fino a 30 Arms (opzione range da 5 A, su 6 range) |
|
Accuratezza di base |
Tensione e Corrente: 0,03% lettura +0,05% range Potenza: 0,05% lettura +0,05% range |
|
Banda e Campionamento |
Banda DC e da 0,5 Hz a 1 MHz; campionamento a 2 MS/s |
|
Analisi e Funzioni |
Armoniche fino al 500° ordine, Oscilloscopio, Trend Chart, Vettoriale |
|
Opzioni e Interfacce |
Scheda opzionale coppia/velocità (efficienza meccanica, fino a 2 motori per scheda), RS232, LAN, RS485 opzionale, Protocollo Modbus |
Caratterizzazione degli assorbimenti energetici di un rack ITUn caso applicativo particolarmente interessante è quello dei Data Center dedicati all'Intelligenza Artificiale, dove l'aumento della densità di potenza e la presenza di carichi fortemente dinamici rendono più complessa la caratterizzazione dell'intero sistema di alimentazione.
L'energia attraversa infatti diversi stadi:
alimentazione → conversione → distribuzione → alimentatore → carico AI
Misurare un solo punto della catena fornisce necessariamente una visione parziale. La disponibilità di più canali sincronizzati permette invece di osservare contemporaneamente diversi punti del sistema e, in particolare, di confrontare ingresso e uscita degli stadi di conversione, determinandone l'efficienza e l'andamento delle perdite.
La velocità di acquisizione e la banda passante dell'ANPA4000(F) supportano inoltre l'analisi durante le transizioni rapide del carico, mentre l'analisi armonica fino al 500° ordine approfondisce la qualità dell'energia dell'infrastruttura.
Grazie alle sue caratteristiche, il wattmetri di precisione ANPA4000(F) si adatta perfettamente all'uso in laboratorio, nei banchi di test automatico e nelle linee di produzione.

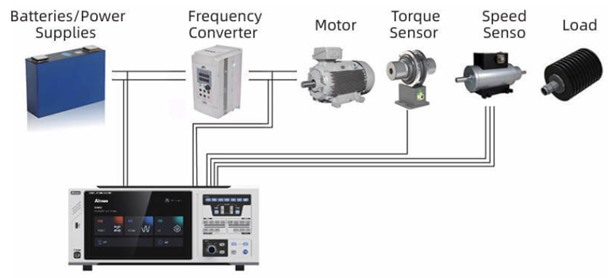

Caratterizzazione energetica dell'intera catena di conversione da energia elettrica a energia meccanica
Trova applicazione nello sviluppo, nel collaudo e nei test di fine linea di motori elettrici, inverter, convertitori DC/DC, OBC e componenti per veicoli elettrici, trasformatori, pannelli fotovoltaici, prove di standby e misure di efficienza energetica.

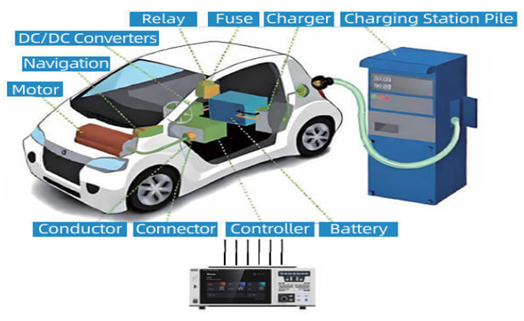

Caratterizzazione sistemi di ricarica in ambito automotive
Una scheda opzionale permette di acquisire coppia e velocità di rotazione, estendendo l'analisi all'efficienza meccanica dei motori (fino a 4 motori contemporaneamente).

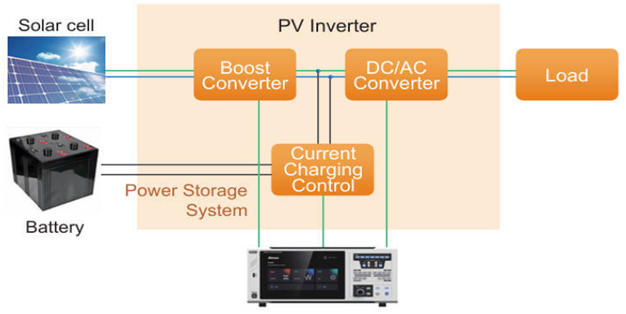

Test di efficienza della generazione da rinnovabili e sistemi di accumulo
Le interfacce RS232 e LAN (con RS485 opzionale), insieme al protocollo di comunicazione Modbus, ne facilitano l'integrazione in ambienti industriali e sistemi di misura automatizzati.
Lo strumento ANPA4000(F) rappresenta un'evoluzione del concetto tradizionale di wattmetro: coniuga la precisione della misura, un eccellente rapporto qualità/prezzo e strumenti avanzati per interpretare il comportamento del sistema.
Con la presentazione di questo nuovo High Precision Wattmeter, Gould G.N. Sistemi porta sul mercato italiano una soluzione pensata per trasformare la misura della potenza da semplice dato numerico a strumento chiave di caratterizzazione, verifica e ottimizzazione.
Per maggiori informazioni è possibile consultare il sito o contattare i tecnici di Gould G.N. Sistemi all'indirizzo Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo..
