L'alta precisione è l'affidabilità a lungo termine delle misure sono le caratteristiche distintive la storia pluricentenaria di Yokogawa.

Il nuovo wattmetro di alta precisione WT1500 presentato dalla multinazionale giapponese prosegue la tradizione e introduce diverse novità tecnologiche, tra cui la capacità di accettare tensioni fino a 2000 V_DC e 1500 V_AC, per rispondere a un mercato affamato di energia e, soprattutto, alla ricerca maniacale di efficienza energetica in ogni stadio dei sistemi di conversione di potenza.

Il wattmetro WT1500 risponde alla crescente esigenza di misure multifunzionali ad alta tensione nei mercati delle energie rinnovabili e dei veicoli elettrici (xEV). Offre inoltre una soluzione di misurazione ad alta precisione per applicazioni nel settore dei semiconduttori e delle batterie.

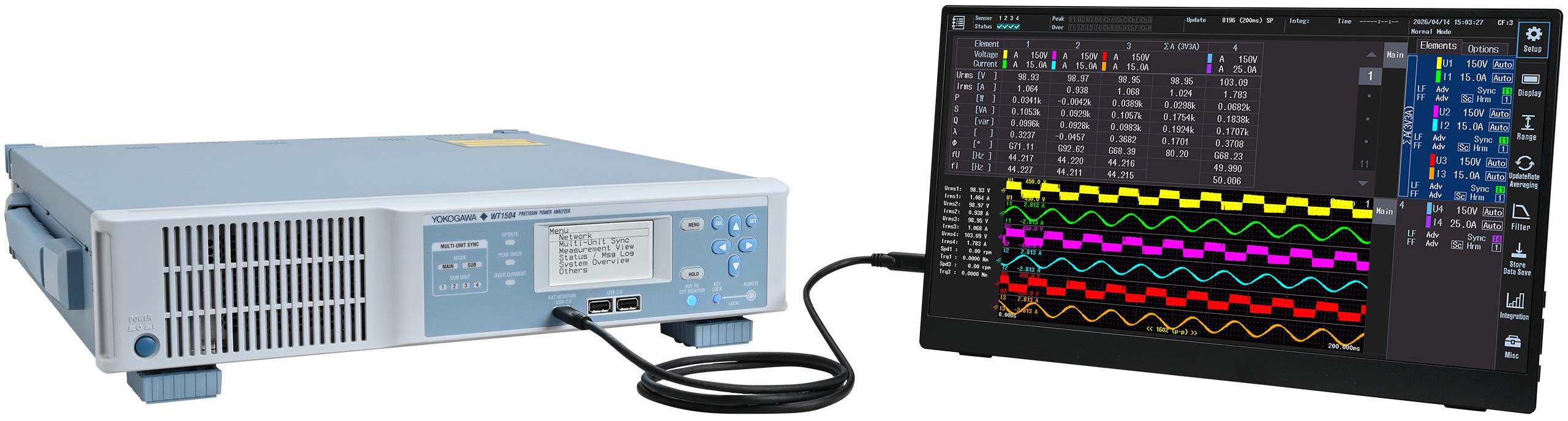

Il wattmetro Yokogawa WT1500 si utilizza tramite un PC connesso in rete oppure collegando direttamente un tablet o un monitor touch

I suoi 4 canali di misura sono alloggiati in uno chassis per rack da 19 pollici (altezza 2U) e vengono controllati da un PC esterno tramite connessione Ethernet o USB, oppure tramite un monitor touch collegabile direttamente allo strumento.

Le nuove funzionalità di sincronizzazione multi-unità permettono di collegare fino a 5 unità tramite in cablaggio in fibra ottica, dando la possibilità di realizzare configurazioni di test complesse fino a un massimo di 20 canali di misura della potenza.

Elettrificazione ed energie rinnovabili

La continua crescita delle tecnologie per l'elettrificazione e delle energie rinnovabili sta accelerando la domanda di capacità di valutazione, test e produzione basate su apparecchiature ad alta tensione.

Le tensioni target all'interno di questi sistemi possono raggiungere migliaia di Volt, richiedendo partitori di tensione ad alta tensione per le tipiche configurazioni di analisi. Questi partitori possono introdurre errori di misurazione, riducendo la precisione complessiva e complicando il cablaggio e l'installazione delle apparecchiature. Inoltre, le misurazioni convenzionali dell'efficienza dei motori richiedono che la potenza misurata separatamente e i segnali del resolver siano sincronizzati su un PC.

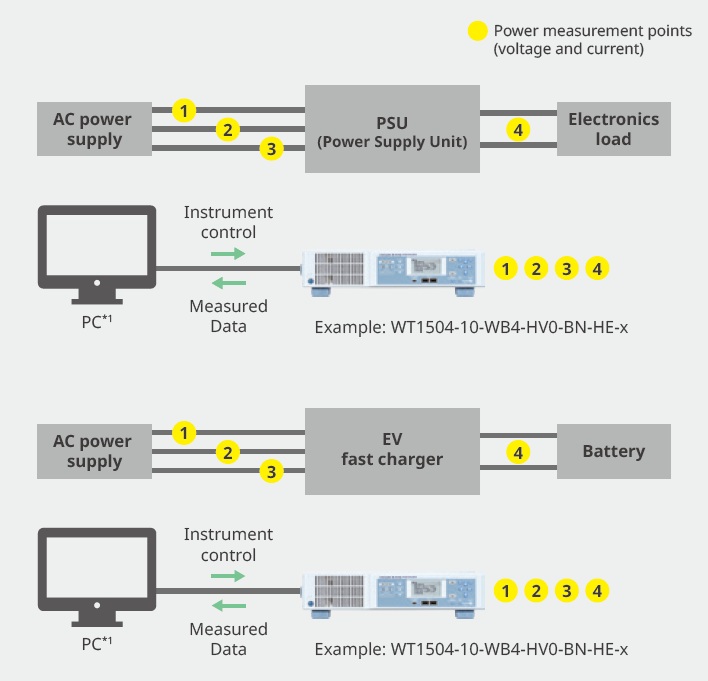

Esempi applicativi del wattmetro Yokogawa WT1500 per il test dei sistemi di conversione di alta potenza e di sistemi di ricarica

I modelli di analizzatori di potenza esistenti non disponevano dell'intervallo di tensione di ingresso richiesto per i sistemi di accumulo di energia (ESS) e i sistemi di conversione di potenza (PCS) o non supportavano il resolver per i test dei motori, oppure erano troppo ingombranti per essere installati in configurazioni convenzionali a rack o su scrivania. Yokogawa ha sviluppato specificamente il wattmetro WT1500 per colmare questa lacuna, offrendo le capacità e le funzionalità necessarie ed eliminando al contempo la necessità di partitori di tensione ad alta tensione per sistemi fino a 2000 V, il tutto in un design compatto di 19 pollici di larghezza e 2U di altezza.

Caratteristiche tecniche principali

Il wattmetro WT1500 raggiunge una precisione di potenza totale di ±0,038% (DC, 50/60 Hz) e una precisione del fattore di potenza, per bassi valori,  del ±0,07% di S a 50/60 Hz, i migliori valori di precisione DC della serie WT, supportando due tipi di elementi di ingresso: Alta Tensione (HV) e Ampia Larghezza di Banda (WB).

L'elemento HV supporta la misurazione diretta fino a 2000 V DC e 300 kHz, ideale per applicazioni PCS e ESS ad alta tensione.

L'elemento WB supporta fino a 1000 V con una larghezza di banda di 2 MHz, fondamentale per la misurazione delle complesse forme d'onda ad alta frequenza generate nei moderni motori xEV. Entrambi gli ingressi condividono un ingresso sensore comune e possono essere combinati in un'unica unità.

Il design compatto del WT1500, con un'altezza di 2U (circa 88 mm), supporta 4 misurazioni di potenza e 4 misure meccaniche sui motori, tramite ingressi di segnale encoder e resolver, sincronizzazione temporale IEEE 1588 e uscita dati su bus CAN/CAN-FD e trasmissione dati a bassa latenza tramite comunicazione UDP.

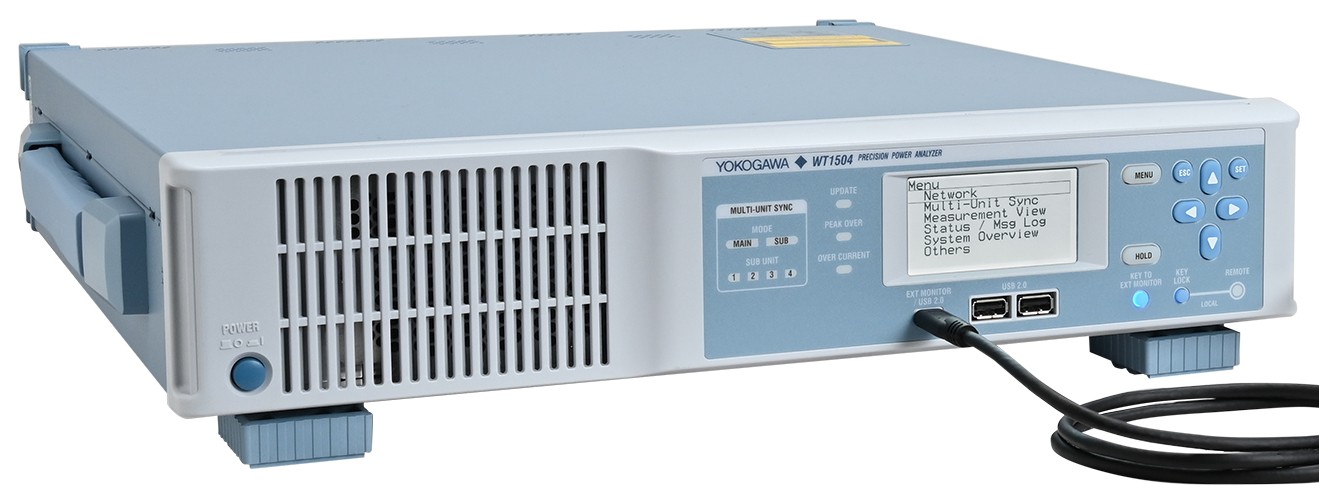

Lo strumento è dotato di diverse interfacce per il controllo remoto tramite PC, monitor esterno o tablet e presenta un piccolo pannello frontale per una semplice configurazione della connessione o anche per essere utilizzato come strumento autonomo. L'elevata efficienza in termini di spazio del WT1500 consente una facile integrazione nei rack dei sistemi di valutazione.

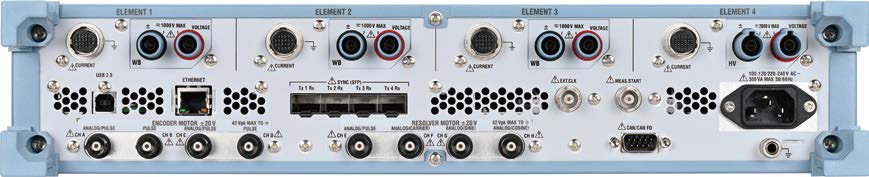

Il pannello posteriore ospita tutte le interfacce di comunicazione, gli ingressi di tensione e dei sensori di corrente, così come gli ingressi per resolver ed encoder

Il wattmetro WT1500 dispone inoltre di 4 terminali di ingresso corrente esclusivi, oltre ai terminali di tensione, per l'alimentazione dei sensori di corrente esterni.

Questi ingressi dedicati, in combinazione con una serie di nuovi adattatori di corrente forniti come accessori, consentono al wattmetro WT1500 di essere compatibile con un'ampia varietà di sensori: i sensori a nucleo solido della serie CT (terminale D-sub, da 60 A a 2000 A, AC/DC), i sensori split core CT1000S (BNC, 1000 A, AC/DC) e le pinze amperometriche solo AC (BNC, classe 50 A e 200 A).
