Con la nuova opzione software R&S MXO-K333 per l'analisi della potenza trifase, Rohde & Schwarz introduce direttamente negli oscilloscopi della serie MXO le funzionalità tipiche degli analizzatori di potenza.

Progettata per soddisfare le esigenze di tecnici e progettisti impegnati nello sviluppo e nel debug di sistemi trifase, questa opzione combina le principali misure di potenza con la visualizzazione completa delle forme d'onda, consentendo di correlare rapidamente il comportamento della variazioni di potenza con gli eventi acquisiti dai segnali in tempo reale e di individuare più rapidamente le cause dei problemi.

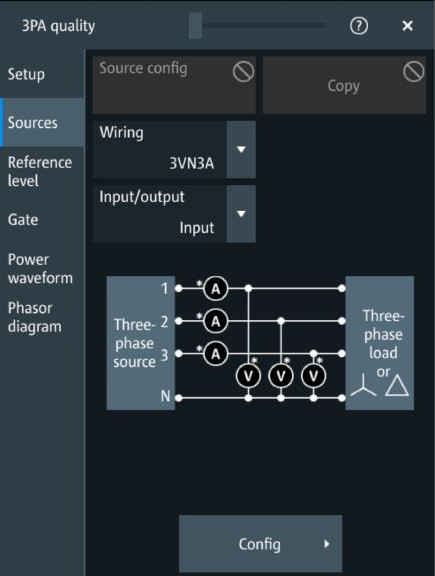

Procedura guidata per la connessione delle sondeDisponibile per tutti i modelli a quattro e otto canali degli oscilloscopi MXO 3, MXO 4, MXO 5 e MXO 5C, la nuova soluzione software supporta l'analisi dei segnali di tensione e corrente nei sistemi in corrente alternata trifase.

Questa soluzione di test mantiene visibili le forme d'onda acquisite durante le misure, consentendo ai progettisti di analizzare contemporaneamente i valori di potenza e il comportamento dei transitori sullo stesso strumento. Restano inoltre disponibili le altre funzionalità dell'oscilloscopio, quali le funzioni matematiche, l'analisi dello spettro, il monitoraggio delle misure e il trigger a zona, per eseguire ulteriori analisi sui segnali acquisiti.

Una procedura guidata di configurazione assegna i canali dell'oscilloscopio alle sonde di tensione e corrente utilizzate per l'analisi trifase. Il sistema verifica il cablaggio e supporta le più comuni configurazioni a due fili, tre fili e quattro fili (2V2A, 3V3A e 3VN3A).

Una volta completata la configurazione, il software esegue calcoli ciclo per ciclo dei valori RMS, del fattore di potenza, della potenza attiva, della potenza reattiva e della potenza totale. Definendo la configurazione di ingresso e di uscita, è possibile inoltre calcolare il rendimento trifase del sistema.

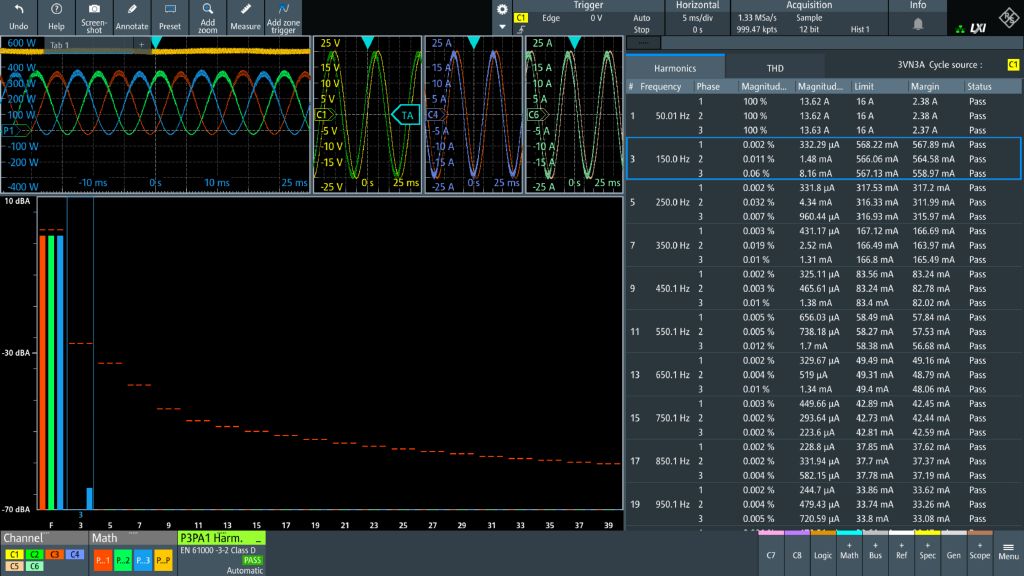

Analisi armonica su sistemi di potenza trifaseUlteriori modalità di analisi comprendono la visualizzazione fasoriale, l'analisi armonica e le misure della distorsione armonica totale (THD) conformi agli standard IEC 61000-3-2 e MIL-STD-1399.

Essendo una soluzione basata su oscilloscopio, l'opzione R&S MXO-K333 consente di correlare direttamente in tempo reale i risultati dell'analisi della potenza trifase con le forme d'onda di tensione e corrente sottostanti. Questa funzionalità è particolarmente preziosa durante le attività di ricerca e sviluppo e di debug, quando il comportamento della potenza deve essere analizzato insieme agli eventi di commutazione, ai transitori, ai segnali di controllo e alle attività di comunicazione.

Inoltre, è sempre possibile combinare l'analisi trifase con le funzionalità native della serie di oscilloscopi MXO, quali il triggering avanzato, la FFT, le misure automatiche, le funzioni di tracking e la decodifica dei protocolli. In questo i progettisti possono passare dalla misura della potenza all'identificazione della causa principale del problema utilizzando un unico strumento.
