Cleverscope CS548 è un oscilloscopio a canali isolati da 2 kV DC progettato per essere utile tramite un PC collegato attraverso le porte USB o Ethernet.

Lo strumento dell'azienda neozelandese risulta particolarmente utile per effettuare misure su sistemi elettronici di potenza ovunque siano necessari elevati livelli di isolamento e di rapporto di reiezione di modo comune CMRR.

Inoltre, lo strumento è una vera e propria soluzione multifunzione. Ad esempio, tramite l'applicazione CS302 a 64 bit, l'analisi della risposta in frequenza (utilizzando il generatore di segnale isolato incorporato), la decodifica dei protocolli seriali, la matematica, lo streaming, la connettività con Excel e Matlab, l'analisi dello spettro, il trigger e la visualizzazione di segnali misti analogico/digitali.

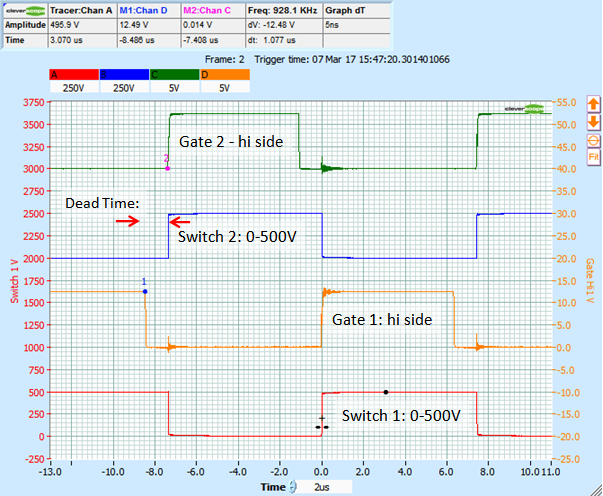

Misure sul circuito di commutazione di un sistema elettronico di potenzaL'oscilloscopio Cleverscope è progettato per misurare accuratamente in sicurezza tutti i segnali di un circuito di commutazione a ponte intero o trifase. Grazie ai sui canali isolati, è possibile caratterizzare i driver del gate o il transistor switch di potenza, valutandone la perdita e le perdite per fenomeni parassiti.

Risulta possibile anche misurare la potenza e lo spettro dei segnali per verificare per la conformità EMC e o per valutare il diagramma di Bode e la stabilità del sistema di controllo.

I quattro canali di ingresso interni isolati permettono di misurare segnali con una variazione di 100 V/ns fino a 2kV tensione di modo comune. con un larghezza di banda di 200 MHz e campionamento a 14 bit.

Il modello CS448 integra anche un generatore di segnali isolato per creare gli stimoli e otto ingressi digitali per misurare i segnali di controllo. Inoltre, due oscilloscopi CS448 possono essere abbianti e gestiti congiuntamente per creare un oscilloscopio a 8 canali con campionamento coerente.
