Oscilloscopio Agilent Infiniium serie 9000Sei nuovi modelli di oscilloscopi Agilent di fascia alta che integrano in opzione l'analisi logica e di protocollo, insieme alla più vasta gamma di pacchetti applicativi per il debug e le verifiche di conformità

Gli oscilloscopi della serie di nuova generazione Infiniium 9000 offrono tra le più estese funzionalità di misura con una larghezza di banda analogica fino a 4 GHz, prestazioni di livello molto elevato e analizzatore logico e analizzatore di protocollo incorporati.

Ogni modello è dotato del più ampio display attualmente disponibile sul mercato, un modello LCD in formato XGA da ben 15 pollici (38,1 cm), pur essendo uno strumento estremamente compatto e portatile, profondo meno di 23 cm e con un peso di circa 11 kg.

Gli oscilloscopi Agilent serie 9000 possono anche integrare 16 canali digitali per l'analisi logica e un analizzatore di protocollo per visualizzare i segnali automaticamente con le informazioni logiche di protocollo su bus seriali veloci come PCIe e USB 3.0.

Queste funzionalità integrate estendono le capacità di misura dell'oscilloscopio semplificando il collaudo di circuiti complessi e garantendo alle aziende un maggiore utilizzo dello strumento che ne migliora il ritorno sull'investimento.

Tre strumenti in uno

Oltre alle notevoli specifiche tecniche analogiche, tra cui la frequenza di campionamento fino a 20 Gsa/s, la serie Infiniium 9000 offre in opzione i 16 velocissimi canali digitali con acquisizione a 2 GSa/s.

Ciò offre il più ricco insieme di condizioni di trigger disponibili sugli oscilloscopi per segnali misti (MSO) che garantiscono una più accurata analisi delle relazioni temporali esistenti tra i segnali di controllo e i bus dati.

Il visualizzatore di protocolli integrato opzionale per i bus seriali veloci, come PCIe e USB, permette di estendere le funzionalità di debug e collaudo senza essere costretti a collegare strumentazione supplementare. Tali funzionalità permettono ai progettisti di indagare più rapidamente sulle problematiche che coinvolgono i complessi protocolli tipici dei bus seriali.

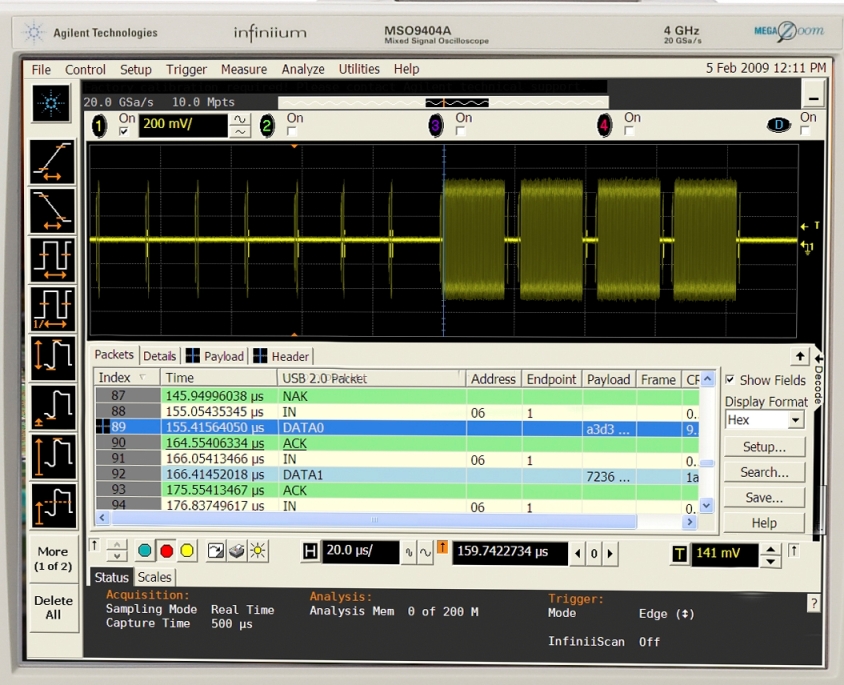

Analisi di protocollo con oscilloscopio Agilent 9000
Analisi di protocollo con oscilloscopio Agilent 9000

Piattforma di misura espandibile

Offerti con numerose funzioni di misura e analisi di uso generale, gli oscilloscopi serie Infiniium 9000 possono essere personalizzati con una vasta gamma di particolari opzioni software.

I pacchetti applicativi supportati offrono un'eccezionale visibilità sui comuni bus seriali, FPGA e circuiti RF, nonché la possibilità di verificare la conformità dei segnali ai più diffusi standard del settore.

Sono disponibili venticinque pacchetti applicativi opzionali, tra cui:

  • I pacchetti applicativi dedicati al debug comprendono il trigger e la visualizzazione per bus PCIe e USB, decodifica a trigger per bus seriali I2C, SPI, CAN, RS-232 e altri UART di microcontrollori, debug rapido sfruttando i circuiti interni delle FPGA di Xilinx o Altera, InfiniiScan per impostare il trigger su segnali poco frequenti che soddisfano citeri visivi e molto altro.
  • I pacchetti applicative per la verifica della conformità comprendono soluzioni per il test con machera su segnali di comunicazione, DDR1, DDR2, DDR3, Ethernet e USB 2.0.

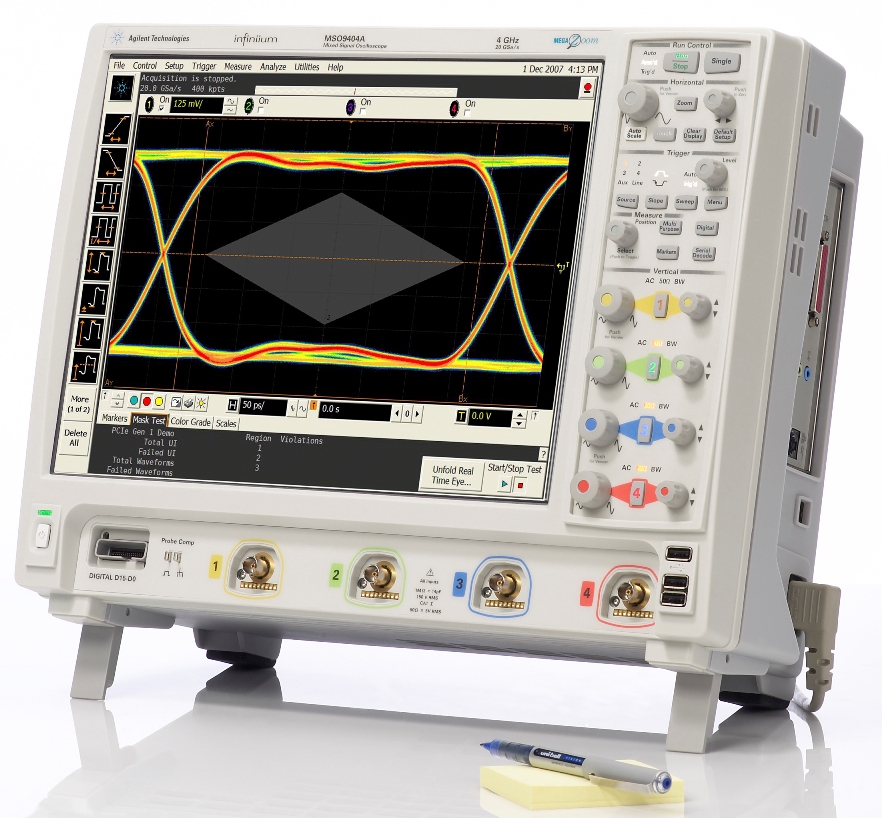

Grande display e formato compatto

Tutti i modelli della serie Infiniium 9000 hanno un display da 15 pollici, che offre il 57% di area di visione in più rispetto agli oscilloscopi con schermo da 12 pollici.

Nonostante la presenza dominante del grande display tattile, sul pannello frontale è stata mantenuta l'organizzazione dei comandi principali con manopole dedicate a ognuno dei 4 canali dell'oscilloscopio.

L'interfaccia utente è quella tipica degli oscilloscopi Agilent delle serie Infiniium con la comoda organizzazione a icone che basta trascinare sulla traccia di interesse per applicare una misura o un trigger particolare.

Prezzi e caratteristiche principali

Modello DSO9104A MSO9104A DSO9254A MSO9254A DSO9404A MSO9404A
Prezzo base € 16.300 € 19.600 € 22.900 € 26.100 € 30.700 € 33.900
Banda 1 GHz 1 GHz 2,5 GHz 2,5 GHz 4 GHz 4 GHz
Canali analogici 4 4 4 4 4 4
Canali digitali - 16 - 16 - 16
Campionamento 20 Gs/s 20 Gs/s 20 Gs/s 20 Gs/s 20 Gs/s 20 Gs/s
Memoria 10 M/canale 10 M/canale 10 M/canale 10 M/canale 10 M/canale 10 M/canale
