Oscilloscopio Tektronix DPO 3000Tektronix ha annunciato la disponibilità degli oscilloscopi ai fosfori digitali DPO3000, una serie di modelli portatili che rende disponibile funzionalità avanzate anche in strumenti di uso generale con banda passante di 100, 300 e 500 MHz.

La nuova serie DPO3000 è l’erede naturale della celeberrima serie Tds3000 di Tektronix, il modello di oscilloscopio digitale più venduto al mondo (che rimarrà in produzione). I modelli DPO3000 supportano anche trigger e decodifica di protocollo intelligente per i bus seriali più diffusi, hanno una profondità di memoria standard di 5 milioni di record su tutti i canali e utilizzano sul frontale i controlli di navigazione e ricerca di Wave Inspector che semplificano il rilevamento degli eventi di interesse.

Bus seriali senza segreti

Nei progetti di sistemi integrati, i bus paralleli interni vengono sostituiti in misura sempre maggiore da bus seriali di tipo I2C, SPI e CAN. Poiché un singolo segnale di un bus seriale può contenere informazioni relative a indirizzo, controllo, dati e clock, la complessità che ne deriva pone ai progettisti inerenti problemi di debug. La serie DPO3000 risponde a queste esigenze con il set di strumenti più completo per operare con bus seriali standard del settore, quali I2C, SPI, RS-232/422/485/UART, CAN e LIN.
Le funzionalità di analisi di bus seriale non sono comprese nella configurazione base dello strumento, ma vengono attivate inserendo una piccola chiave elettronica nel fianco dello’oscilloscopio dopo aver acquistato la relativa licenza.
Interessante il fatto che per i primi 30 giorni di utilizzo dell’oscilloscopio, anche nella versione base, tutte le funzionalità di analisi seriale rimangono attive e possono essere valutate senza alcun vincolo.

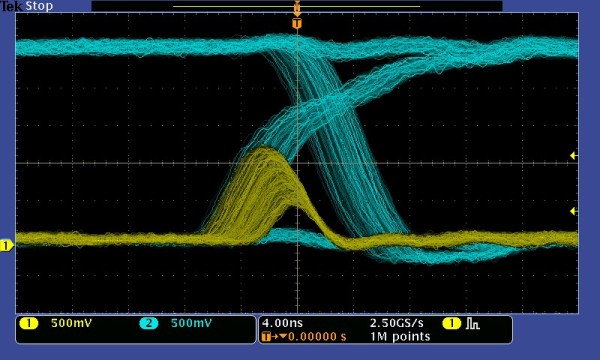

Fosfori digitali a persistenza variabile (DPO)

Wave Inspector per individuare rapidamente i problemi

Le registrazioni più lunghe sono necessarie per acquisire dati seriali significativi ad alta risoluzione e consentire ai tecnici di ridurre il tempo dedicato alla regolazione dei trigger. Per rispondere a questa esigenza, il DPO3000 offre una memoria standard di 5 milioni di record su tutti i canali. Le registrazioni lunghe, tuttavia, spesso si traducono in migliaia di schermate di attività del segnale che rendono complicato individuare rapidamente le informazioni specifiche per un problema di progettazione. L'utilizzo di Wave Inspector con la serie DPO3000 semplifica e razionalizza il processo di estrazione ed elaborazione delle informazioni desiderate.

Wave Inspector include una manopola dedicata a due livelli, che consente di gestire in modo intuitivo le funzionalità di ingrandimento e scorrimento. Una funzione di riproduzione/pausa a velocità regolabile consente di far scorrere automaticamente la forma d'onda sullo schermo per individuare l'evento di interesse. Wave Inspector offre inoltre la possibilità di effettuare ricerche nei dati acquisiti e di contrassegnare tutte le occorrenze degli eventi specificati dall'utente, che appaino come dei triangolini bianchi sulla vista sintetica del segnale acquisito, nonché di spostarsi dall'uno all'altro rapidamente premendo un tasto dedicato.

Una famiglia completa

La famiglia di oscilloscopi DPO3000 è composta da sei modelli, che vanno dai 100 MHz ai 500 MHz. Tutta la gamma fornisce un campionamento di 2,5 GS/s con un sovracampionamento di >5x su tutti i canali. La lunghezza di registrazione di 5 milioni di record è standard su tutti i canali e consente di acquisire ampie finestre temporali di attività del segnale con una risoluzione molto elevata.
DPO3000 grazie a una profondità inferiore ai 14 cm, è anche tra i più sottili oscilloscopio della sua fascia e pesa solamente 4 chili.
Interessante anche il particolare formato video di tipo Wide VGA display WVGA da 9 pollici che consente di  visualizzare maggiori dettagli sull'asse orizzontale rispetto a quelli con un formato standard.

Connettività PC

La connettività al PC è favorita della disponibilità di porte USB e di interfaccia Ethernet
E’ presente una porta host USB sul pannello anteriore che facilita il trasferimento sul PC di schermate e impostazione e dati sulla forma d'onda. Tutti i modelli includono una porta Ethernet e una porta USB (TMC) sul retro dello strumento che consente la connettività plug-and-play per PC. Sono inoltre tutti dotati di interfaccia per la sonda

Sonde e accessori

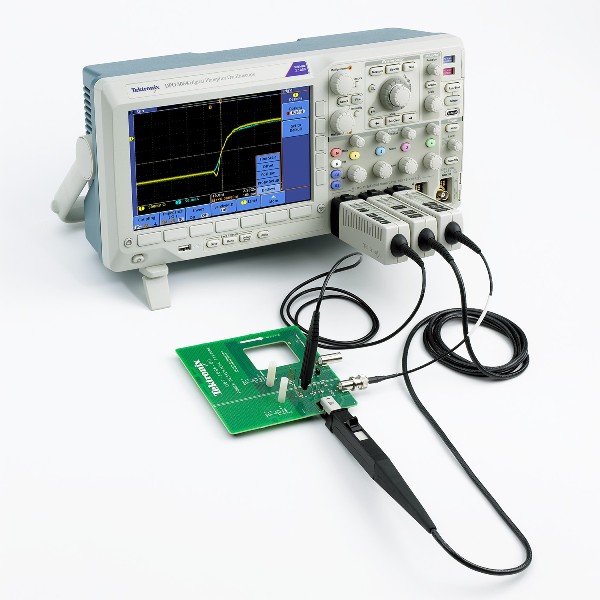

Sul frontale dello strumento è previsto il collegamento di 2 o 4 sonde intelligenti di tipo TekVPI, che permettono di autorizzare ogni operazione di configurazione e taratura.
Con ogni modello vengono fornite di serie le sonde di tipo passivo, ma l’ampio catalogo di sonde e accessori Tektronix permette di coprire praticamente qualunque esigenza. Inoltre, grazie all’interfaccia TekVPI, le sonde attive ad alto consumo, come quelle in corrente, possono essere alimentate direttamente dall’oscilloscopio eliminando la necessità di ricorrere ad alimentatori esterni.

Oscilloscopi Tektronix DPO3000

Ingresso video da 75W

Il modulo opzionale applicativo video DPO3VID aggiunge una serie completa di trigger video HDTV e personalizzati. Questo modulo combinato con la terminazione da 75W incorporata e selezionabile, rende DPO3000 uno strumento ottimale per i progetti che integrano i moderni standard video senza necessità di adattatori particolari

Prezzi e versioni

 ModelloDPO3102 DPO3014 DPO3032 DPO3034 DPO3052  DPO3054
 Banda passante

 100 MHz

100 MHz

 300 MHz

 300 MHz

 500 MHz

 500 MHz

 Campionamento

 2,5 Gs/s su tutti i canali simultaneamente

 Memoria

 5 milioni di record simultaneamente

 Velocità aggiornamento

 50.000 forme d'onda al secondo

 Decodifica e trigger seriale

 Opzionale: I2C, SPI, CAN, LIN, RS232/422/485/UART

 Supporto video

 Terminazione interna a 75 ?

 Peso

 4,1 kg

 Display

 9 pollici formato largo WVGA

 Prezzo

 € 3.760

 € 4.350

€ 5.410

 € 6.510

 € 7.820

 € 9.220


La versione base di NI LabVIEW SignalExpress Tektronix Edition LE è inclusa gratuitamente nella serie DPO3000. Gli utenti hanno comunque la possibilità di effettuare l'aggiornamento alla NI LabVIEW SignalExpress Tektronix Edition al prezzo di circa € 840, che comprende oltre 200 funzioni di acquisizione delle misure, analisi e generazione di rapporti da utilizzare con la serie DPO3000.
